液压传动原理演示机构三维设计

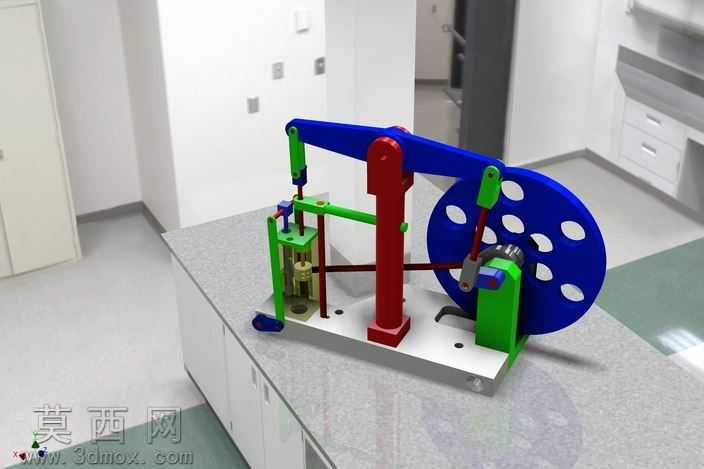

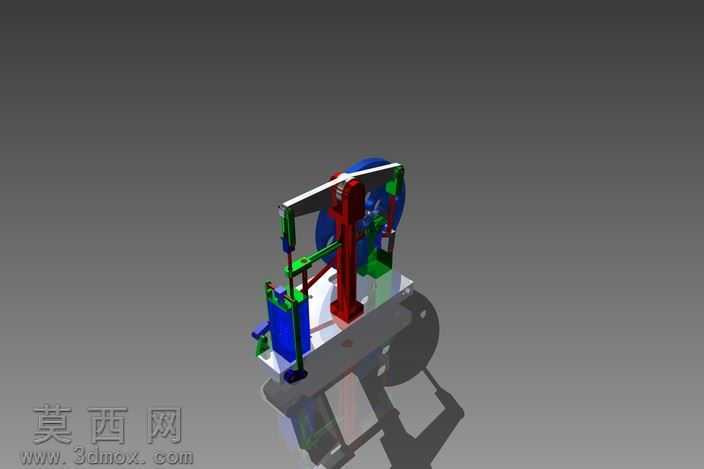

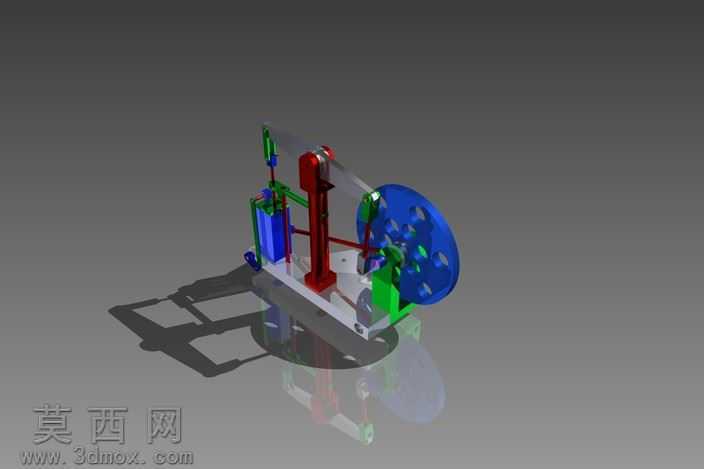

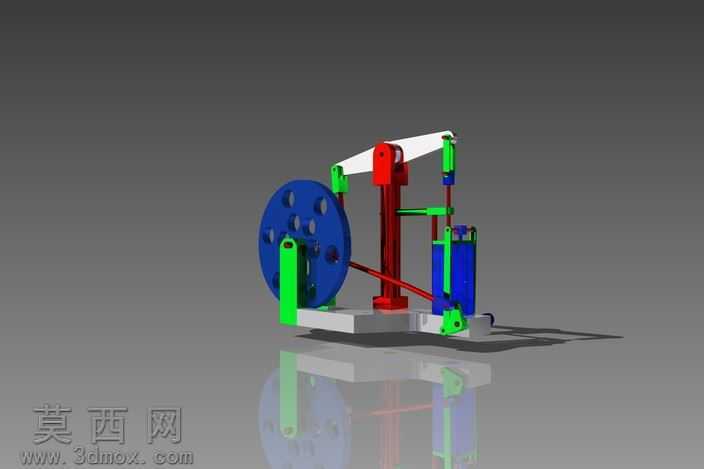

本作品为液压传动原理演示机构的三维建模成果，整体采用模块化的结构设计思路，将液压动力传递的核心构件整合在统一的安装基座上，清晰展现液压系统的动力转换与运动传递逻辑。建模过程中首先完成基座的基准搭建，以带安装孔的平板作为所有构件的定位基准，保证各部件的装配同轴度与位置精度，后续依次完成立式液压缸组件、曲柄摇杆构件、带轮传动部件、支撑立柱等核心结构的建模。材质渲染阶段针对不同构件的功能属性匹配对应材质效果：基座采用哑光银灰色金属材质模拟铸铁机座的厚重质感，液压缸缸体采用亮面金属材质搭配半透明的缸体视窗，可直观展示内部活塞的运动空间，传动杆件分别采用高饱和度的红、绿、蓝三色哑光工程塑料材质，既区分不同功能的构件组，也让整体演示模型视觉层次清晰，便于观察各部件的运动轨迹。结构设计上，该机构将液压直线往复动力通过曲柄结构转换为带轮的旋转运动，同时通过多组铰接连杆实现动力的分流传递，各铰接位置均预留了标准的销轴装配间隙，还原真实机构的运动自由度，避免运动仿真中出现构件干涉问题。设计思路围绕教学演示的核心需求展开，摒弃了工业液压系统的复杂管路与辅助元件，保留最核心的动力输入、转换、输出构件，让观看者可以快速理清液压动力从直线输出到旋转运动的传递路径，每个构件的造型都做了简化处理但保留关键结构特征，比如液压缸的端盖密封结构、带轮的减重孔设计、连杆的铰接耳结构都完全符合机械设计规范，既保证模型的视觉辨识度，也确保整体装配关系符合真实机械的装配逻辑，渲染阶段采用室内实验室场景作为展示环境，柔和的漫反射光线可以清晰展现各构件的轮廓与装配关系，避免强反光造成的结构遮挡，让模型的展示效果更贴近真实教学教具的呈现状态。
