液压变速器油路集成阀板三维结构设计

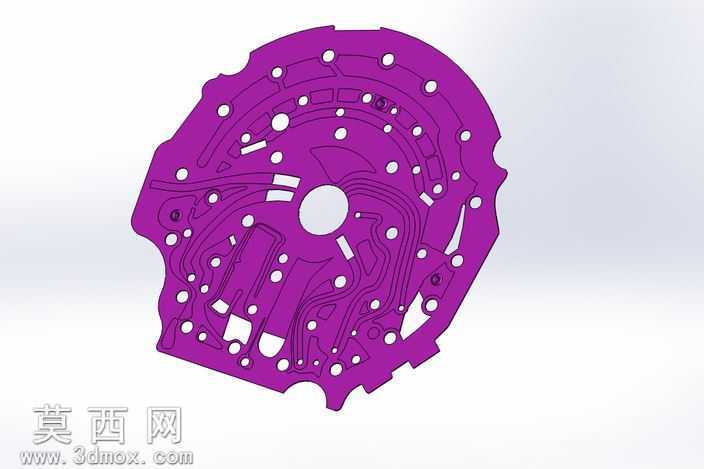

本作品为液压传动系统中的核心集成油路阀板三维建模作品，建模过程依托三维参数化设计软件完成，全程遵循液压元件设计的行业规范，从液压油路的功能逻辑出发完成整体结构搭建。建模初期先梳理阀板的油路连通逻辑，明确不同压力油路、回油路、控制油路的走向与连通关系，确定阀板的不规则外轮廓基准，该轮廓适配变速器内部的安装空间约束，规避周边传动部件的运动干涉。建模过程中优先绘制阀板的主体基体草图，通过拉伸特征生成阀板的基础实体，再逐一绘制各条油路的走向路径，通过切除拉伸特征完成内部流道的构建，所有流道的孔径、转折角度都经过参数化校验，确保油路通流面积符合液压系统的流量设计要求，避免流道突变造成的压力损失。阀板表面的各类安装孔位采用阵列、镜像等特征工具完成定位，包括螺栓固定孔、液压阀元件安装孔、定位销孔等，所有孔位的位置公差、孔径精度都严格对应液压元件的安装标准，保证后续装配时各类液压阀、密封件能够精准贴合，杜绝液压油泄漏风险。材质设计上为阀板赋予了铝合金液压件的仿真材质，表面做了阳极氧化的紫色质感渲染，还原液压阀板实际生产中的表面处理效果，渲染阶段调整了材质的反光度、粗糙度参数，清晰呈现阀板表面的加工纹理与孔位轮廓，同时通过半透明预览效果可直观展示内部油路的连通结构，方便设计校验阶段排查油路串通、干涉等设计问题。整体结构设计充分考虑了液压集成阀的紧凑性要求，将原本分散的多条油路集成在单一阀板内部，大幅减少了外接管路的使用，提升液压系统的集成度与可靠性，阀板的不规则外轮廓经过多轮安装干涉校验，能够完美适配变速器内部的狭小安装空间，所有边角位置都做了适配性的切边处理，避免装配过程中与周边壳体、齿轮部件发生剐蹭。建模过程中对每一个特征都做了参数化命名，方便后续根据液压系统的参数调整需求修改流道孔径、安装孔位置等参数，模型的几何拓扑结构规整，无碎面、破面等问题，可直接用于后续的工程图导出、有限元耐压分析、加工仿真等后续设计流程，也可作为液压传动教学、变速器结构拆解学习的参考模型。
