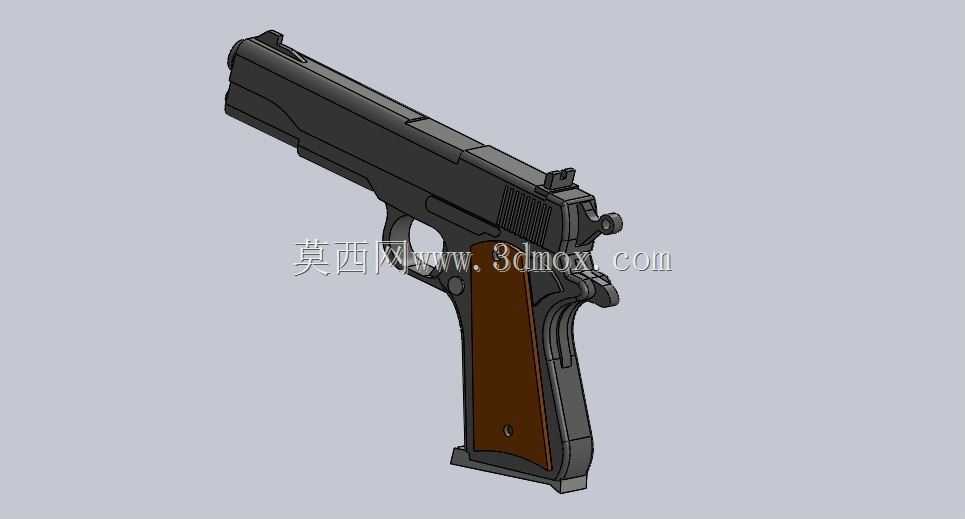

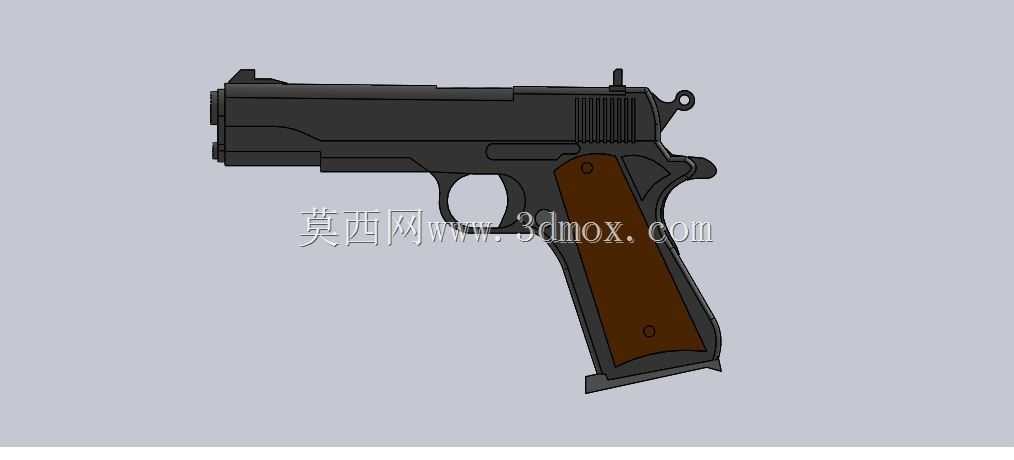

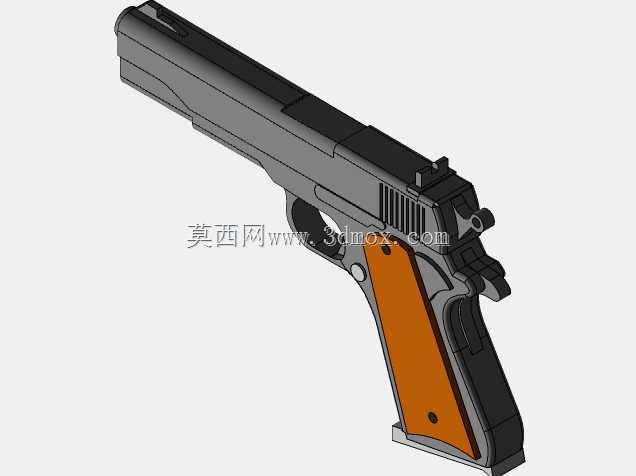

柯尔特1911手枪结构三维数字建模

　　柯尔特1911作为经典的半自动手枪结构，其三维建模过程需要完全贴合实枪的装配逻辑与动作原理，建模时首先要还原枪管短后坐自动方式的核心配合关系，套筒与套筒座的导轨配合间隙需要控制在合理范围，既要保证往复运动的顺畅度，也要避免间隙过大导致的结构晃动，这部分的尺寸链校核是建模的核心环节，直接关系到后续动作仿真的准确性。从实际应用场景来看，这类轻武器结构模型常被用于装备结构教学、战术模拟场景搭建、影视道具数字化预演以及轻武器设计的参考验证，不同于实装研发的高精度工程模型，面向通用机械结构展示的建模需要在还原核心结构特征的前提下，合理简化非关键的工艺细节，比如握把护板的防滑纹理可以通过贴图实现，不需要逐一刻画纹理凹槽，既能降低模型面数，也不会影响整体结构的展示效果。

　　设计思路上，首先要拆分整枪的核心组件：套筒组件包含枪管、复进簧、击针、抽壳钩等零件，套筒座组件包含扳机、击锤、阻铁、弹匣卡笋、握把护板等零件，弹匣作为独立组件单独建模，各零件的装配边界需要严格对应实枪的拆装顺序，比如复进簧导杆的安装位置要对准套筒前端的定位孔，枪管的铰链结构要和套筒座的铰接轴完全同轴，否则在做后坐动作仿真时会出现干涉问题。外形尺寸方面，整枪全长控制在216mm左右，枪管长度127mm，握把的握持角度按照实枪的18度倾角设置，这个角度是经过长期人机工程验证的，能够保证自然指向性，建模时握把的轮廓曲线要贴合手掌握持的弧度，护板的固定螺钉位置要和握把框架的安装孔完全对齐，避免出现装配错位。

　　从功能特性还原的角度，建模时需要预留各运动部件的行程空间，套筒的后坐行程大概在40mm左右，这个行程要保证足够完成抽壳、抛壳、推弹上膛的完整自动循环，扳机的转动角度要和阻铁的解脱行程匹配，扣动扳机时阻铁的转动量要刚好能解脱击锤，同时要设置到位的限位结构，避免零件运动超程。弹匣的建模要还原双排单进的供弹结构，托弹簧的压缩行程要满足7发.45ACP弹药的容纳空间，弹匣口的抱弹唇尺寸要和弹壳的锥度匹配，保证供弹时弹药能顺利上升对准弹膛。

　　在结构细节处理上，套筒前端的防滑纹、套筒后端的待击指示器、手动保险的位置、握把背部的拱起轮廓都需要准确还原，这些细节不仅是外观特征，也和实际操作的人机功效直接相关，比如手动保险的位置要刚好在拇指自然触碰的范围，建模时保险柄的转动角度要设置在0到90度之间，对应保险开启和关闭的两个状态。另外，照门和准星的位置要在套筒的顶部轴线上，瞄准基线长度要和实枪一致，保证三点一线的瞄准逻辑在模型中能够体现。

　　建模过程中还要注意各零件的壁厚合理性，套筒作为主要的受力部件，壁厚要保证足够的结构强度，套筒座在扳机护圈、握把颈部这些应力集中的位置，要做合理的圆角过渡，避免出现应力集中的结构缺陷，虽然是数字模型，但结构逻辑要符合机械设计的基本准则，不能出现违背工程常识的薄壁、锐角或者悬空结构。对于弹簧类的弹性零件，建模时可以按照装配预压状态建模，不需要还原自由长度的状态，方便后续装配约束的设置，复进簧的线径、节距要和实际规格匹配，保证外观上的真实感。
