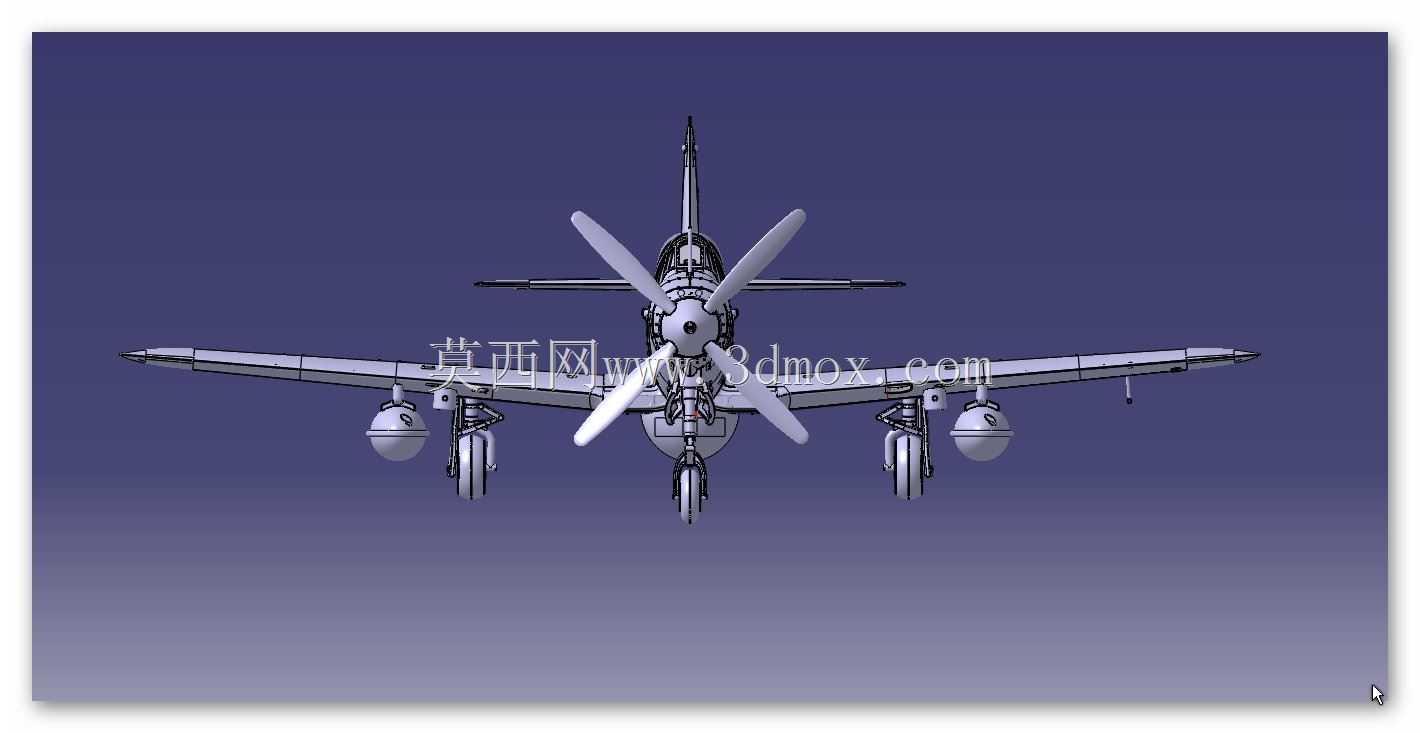

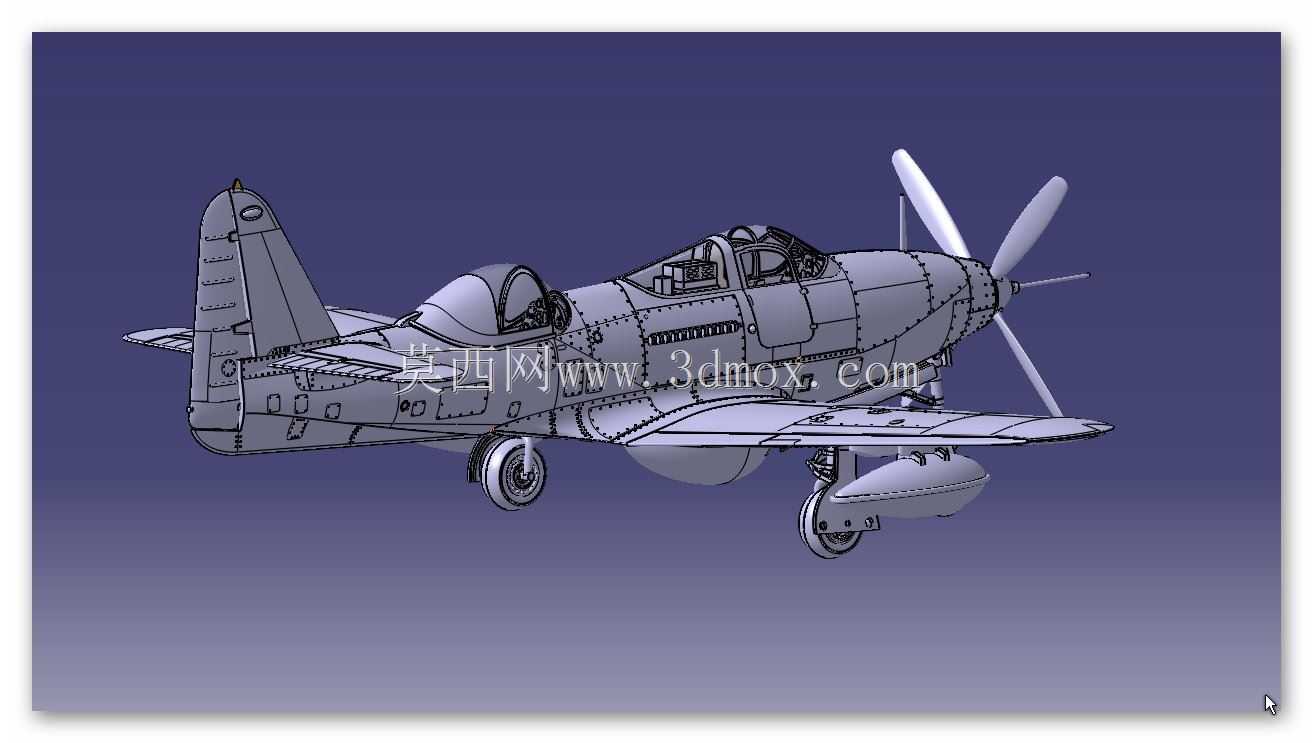

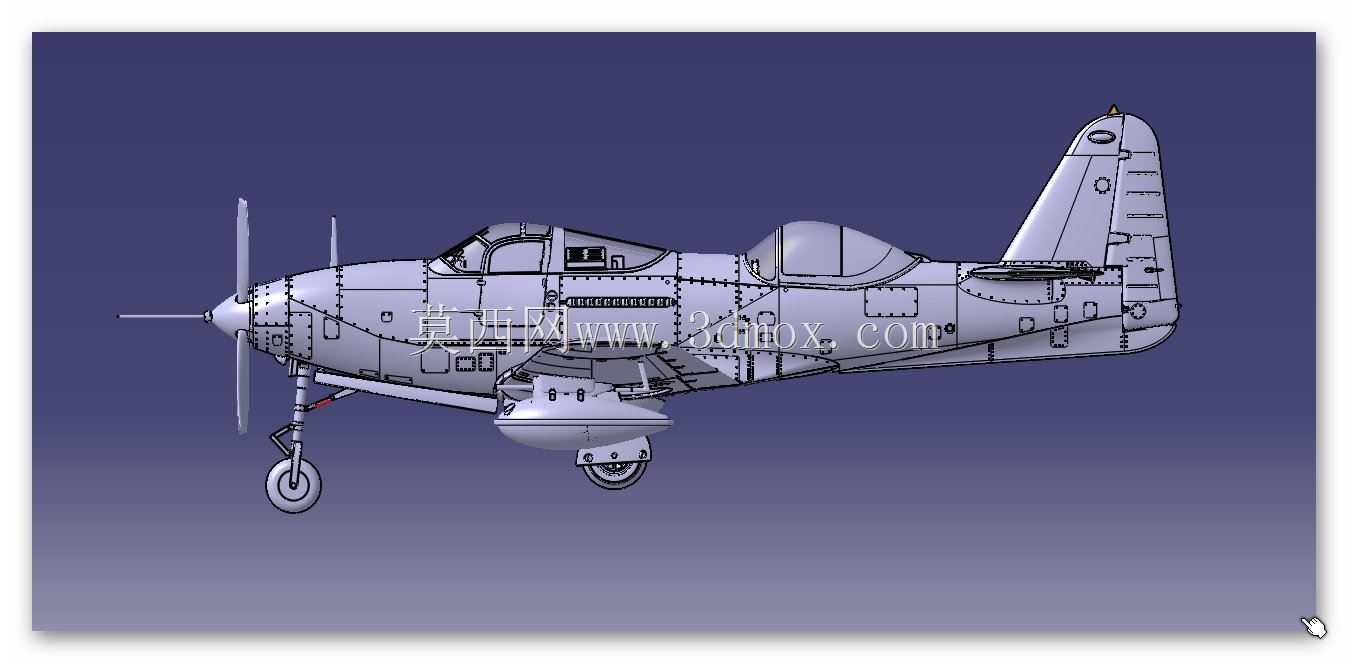

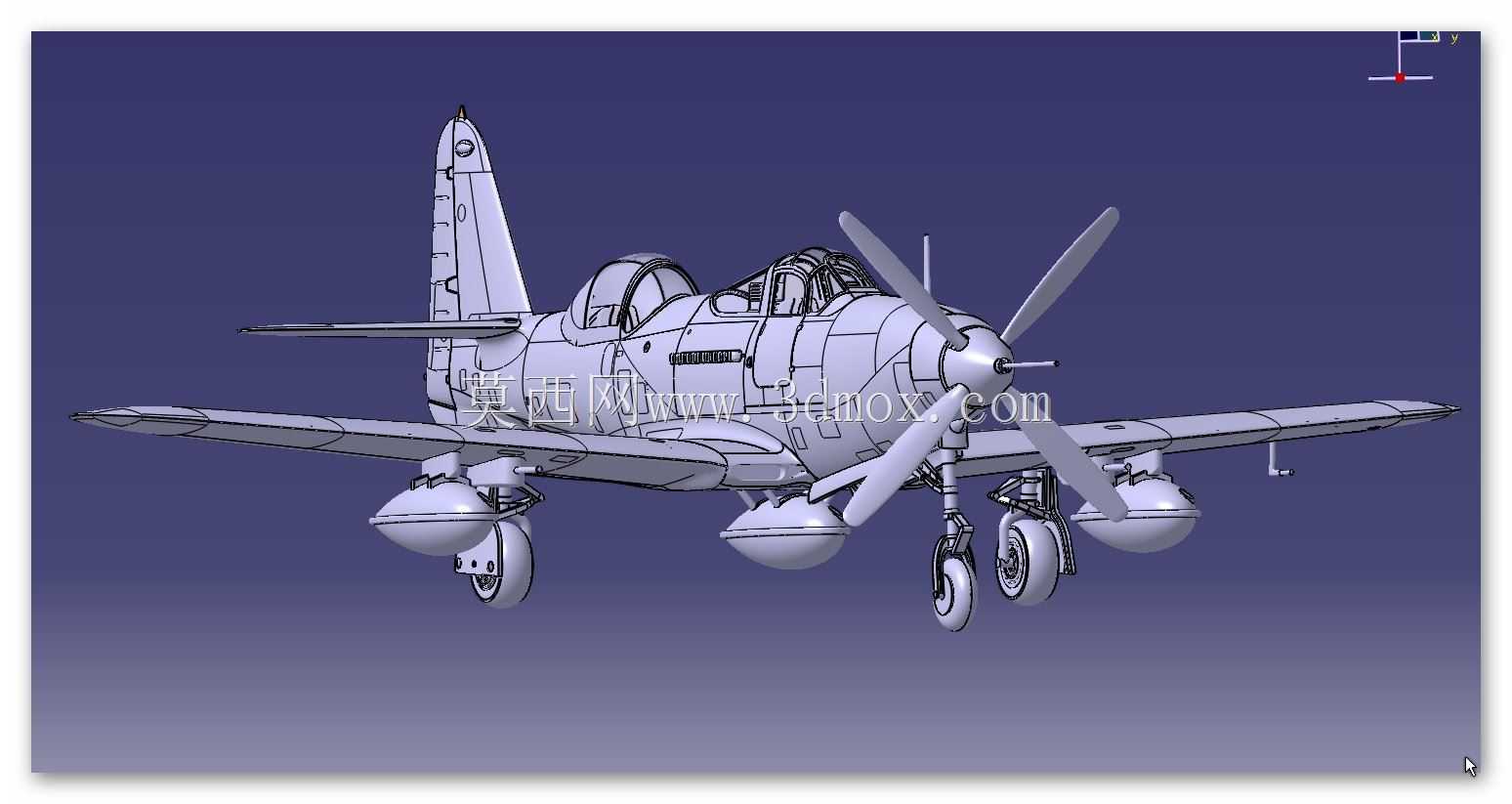

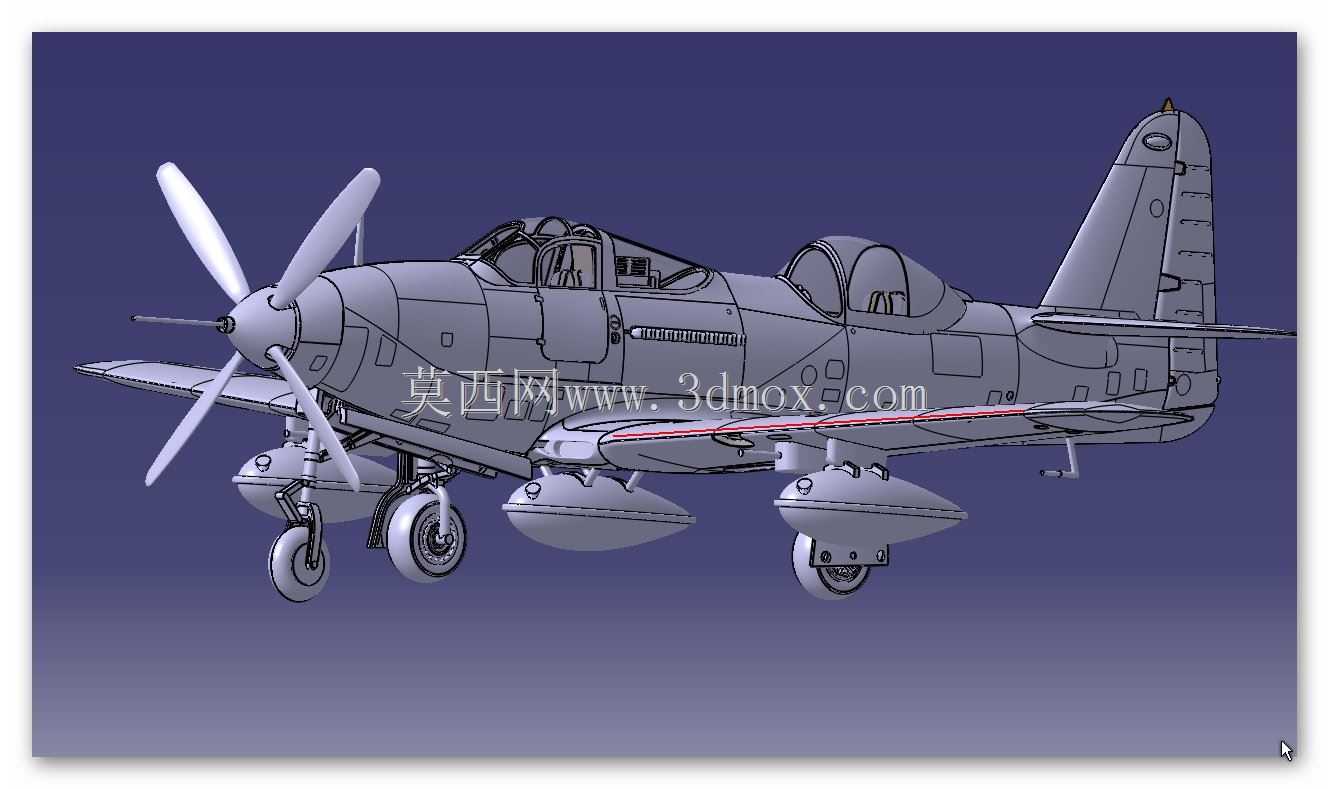

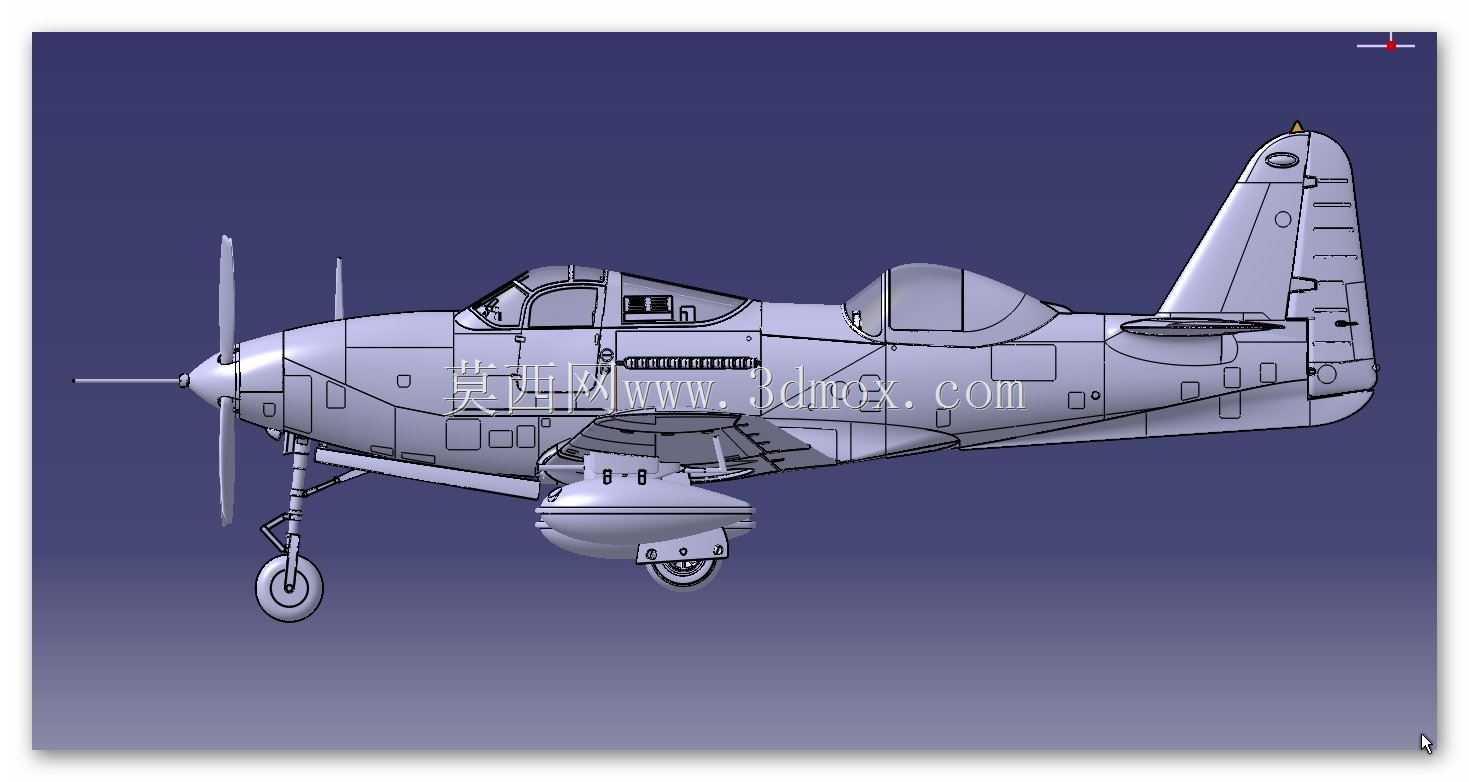

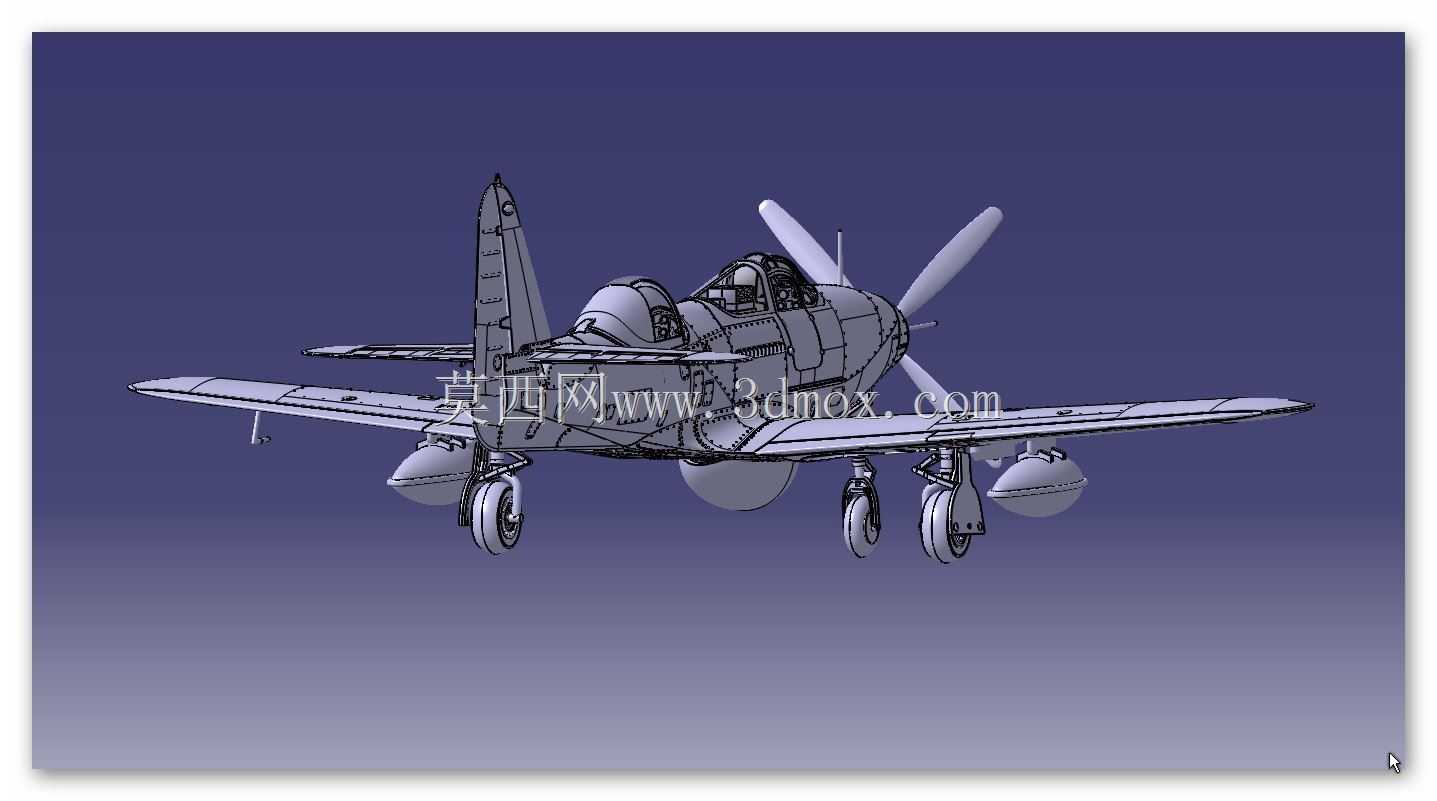

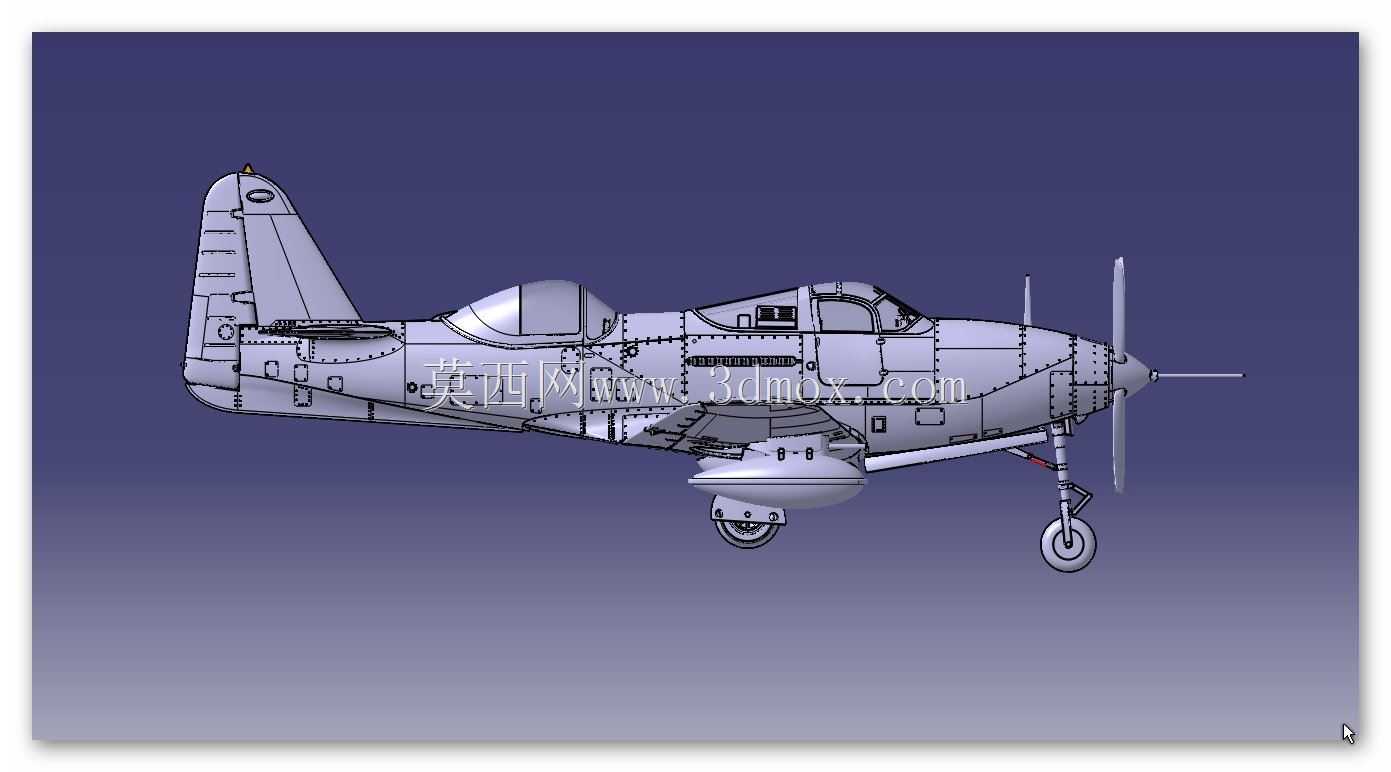

P-63E螺旋桨战斗机精细三维结构

　　该三维结构还原的是单座单发螺旋桨战斗机的完整机械构造，建模过程中优先还原了实机的气动外形与内部承力结构的匹配关系，机身采用半硬壳式承力布局，纵向布置四条主承力长桁，与横向隔框铆接形成整体承力腔体，可承受飞行过程中气动载荷、发动机扭矩与着陆冲击的复合作用力。机头位置安装的是V型液冷活塞发动机，配套四叶变距螺旋桨，桨叶翼型采用低速高升力翼型设计，在不同飞行转速下可通过调整桨距匹配发动机输出功率，兼顾起飞阶段大拉力与巡航阶段低阻力的需求，发动机整流罩与机身顺滑过渡，减少机头部位的压差阻力，同时预留了散热进气口与排气口的安装位置，匹配液冷系统的散热管路布置。座舱布置在机身中部靠前位置，采用水泡式座舱盖设计，保证飞行员前向与侧向的观察视野，

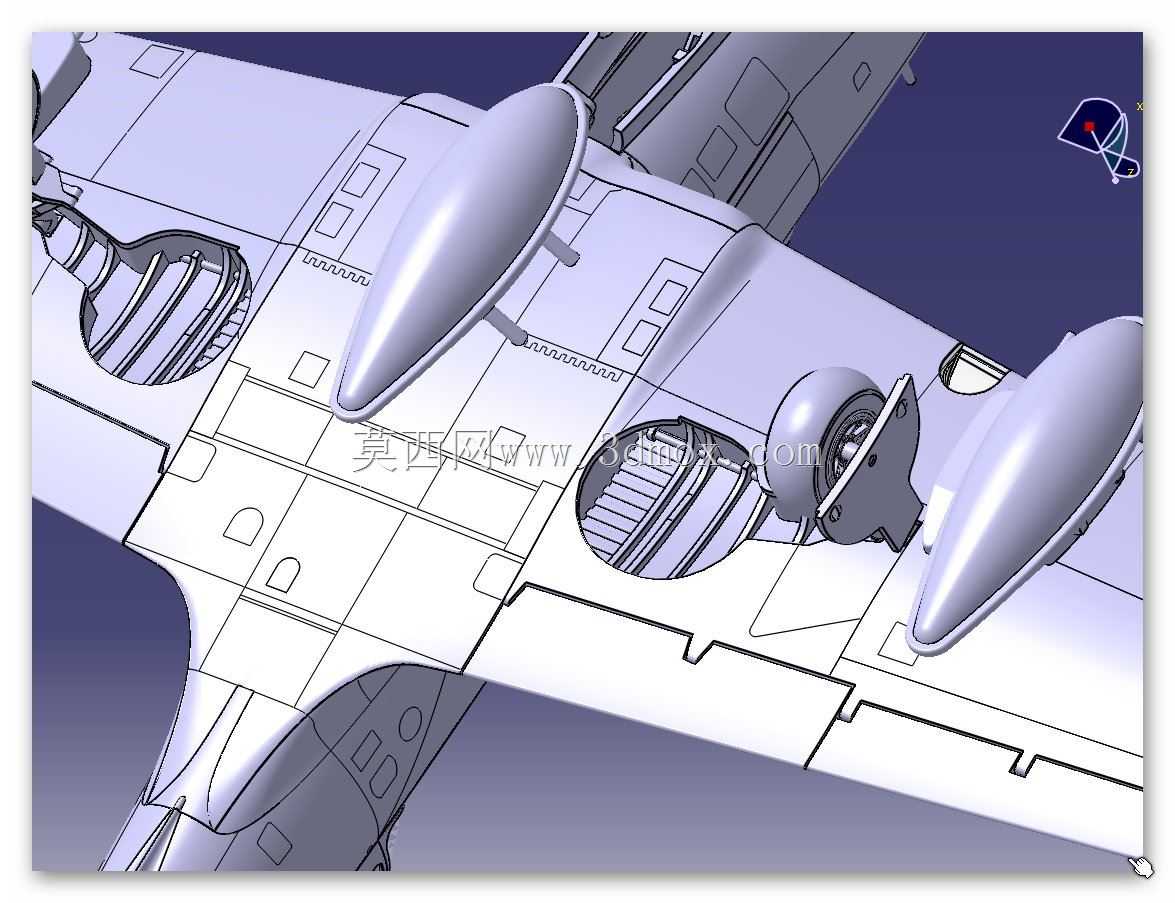

　　座舱内部预留了驾驶杆、油门台、仪表板的安装空间，座椅后方布置了防弹钢板与机身油箱的防护结构，机身中段的主油箱采用自封油箱结构设计，外包橡胶防护层，可在被小口径弹药击穿后自动封堵漏点，降低飞行中的燃油泄漏风险。机翼采用下单翼布局，翼型为层流翼型，相对厚度较小，可降低高速飞行时的翼型阻力，机翼内部布置了主起落架收纳舱、机翼油箱与武器挂点，主起落架采用后三点式起落架布局，主起落架为支柱式结构，配备油气减震支柱与低压航空轮胎，可承受着陆时的垂直冲击载荷，起飞后起落架可向内收入机翼中段的收纳舱内，减少飞行过程中的寄生阻力，尾轮安装在机尾下方，可随舵面联动实现地面滑行方向控制，尾轮同样配备小型减震支柱，适应简易跑道的起降条件。

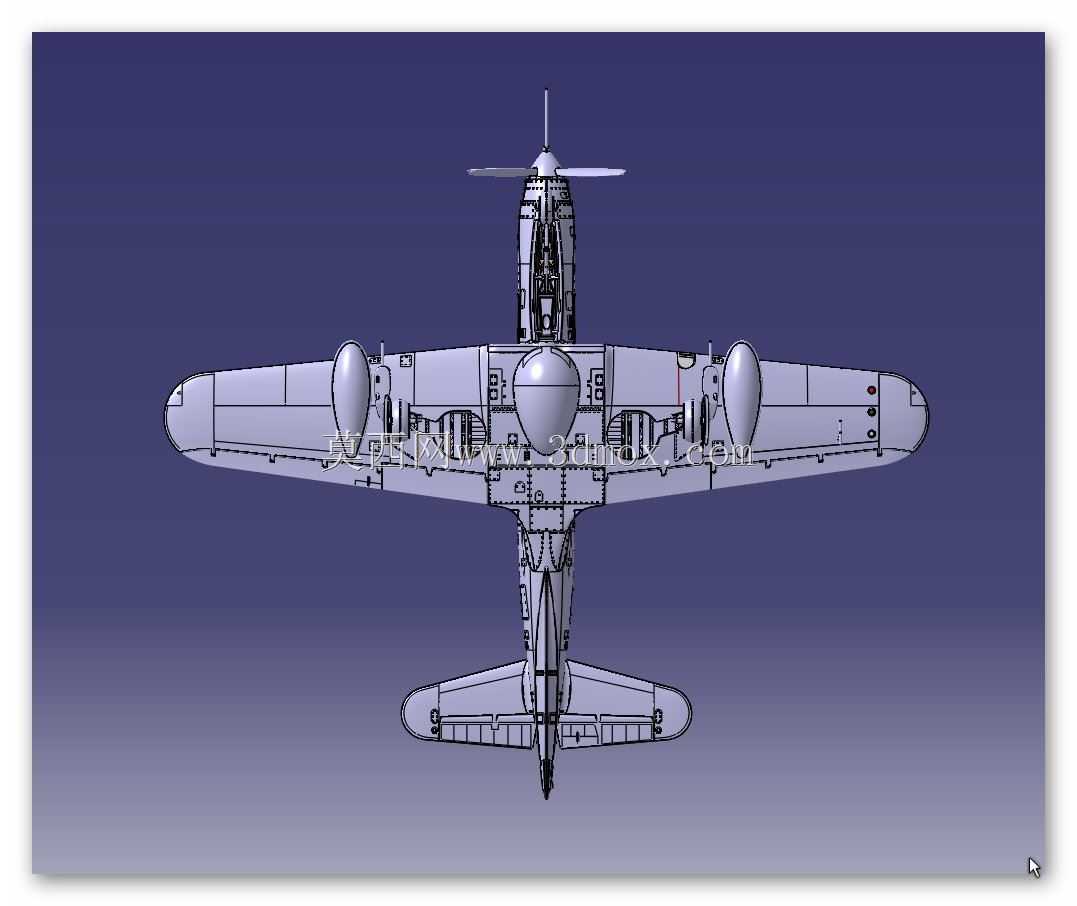

　　水平尾翼与垂直尾翼布置在机尾段，垂直尾翼后缘安装方向舵，水平尾翼后缘安装升降舵，舵面通过操纵拉杆与座舱内的驾驶机构连接，可实现飞行过程中的俯仰与方向操纵，舵面偏转角度范围按照实机操纵行程设置，保证气动操纵面的偏转效率符合真实飞行的操纵特性。机翼下方可挂载副油箱或航空炸弹，挂点采用标准挂架接口，可根据任务需求更换不同挂载，副油箱为流线型设计，投放后可减少飞行阻力，增加战机的航程。建模过程中对机身蒙皮的铆接结构、检修口盖、天线布置都做了细节还原，蒙皮接缝处的阶差控制在0.2mm以内，符合航空制造的外形精度要求，机身表面的铆钉采用凸头铆钉建模，还原实机的蒙皮连接工艺，机身上的各类检修口盖均按照实际维护需求布置，可单独拆卸，

　　方便日常维护时对内部管路、设备进行检修。该模型可用于航空科普教学中的结构演示，帮助学员理解螺旋桨战斗机的承力结构布置、气动外形设计逻辑与各系统的安装位置，也可作为航空文创产品开发的基础模型，用于静态展示模型、仿真航模的结构设计参考，在航模设计领域，该模型的外形数据可直接用于缩比航模的模具制作，保证缩比模型的气动外形与实机一致，提升航模的飞行稳定性。建模时重点校核了各部件的安装边界，比如螺旋桨旋转时与机头整流罩的间隙、起落架收放时与机翼舱门的干涉情况、舵面偏转时与尾翼结构的间隙，所有运动部件的行程范围内均无结构干涉，符合实际装备的运动逻辑，机身的重心位置设置在机翼平均气动弦长的30%位置，匹配实机的重心范围，保证飞行时的纵向稳定性。
