西科斯基R-5蜻蜓直升机旋翼系统结构

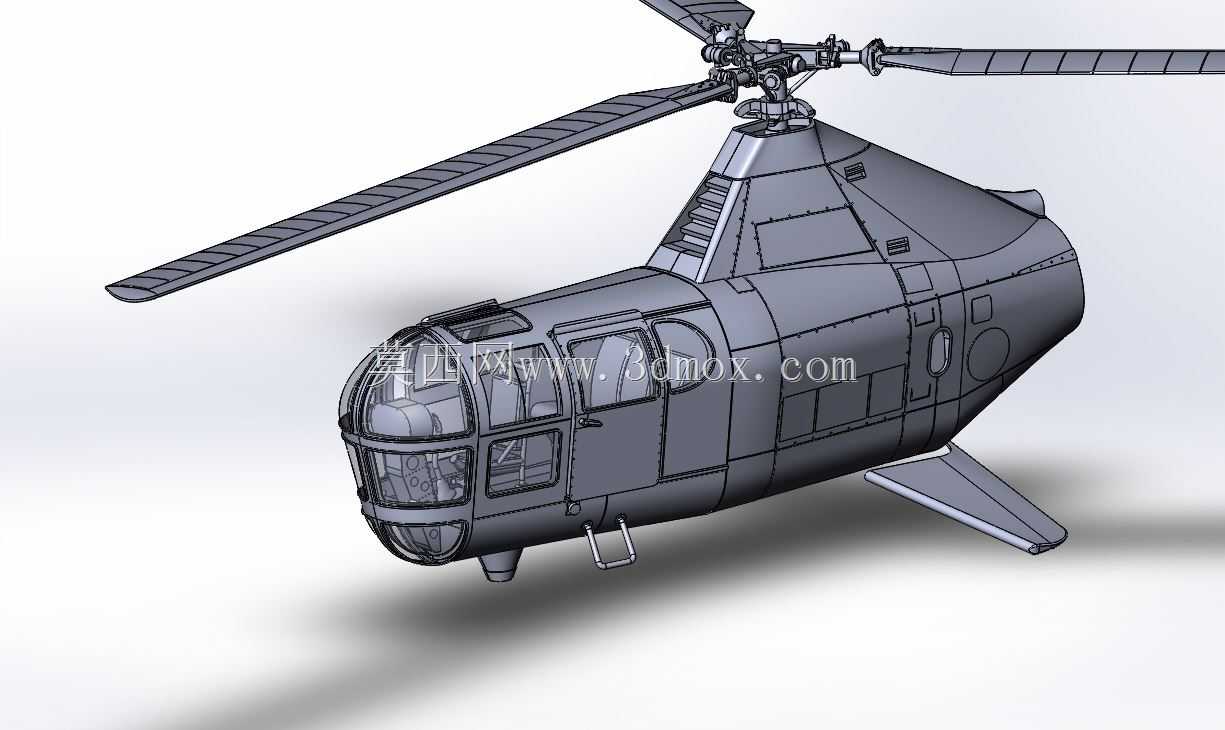

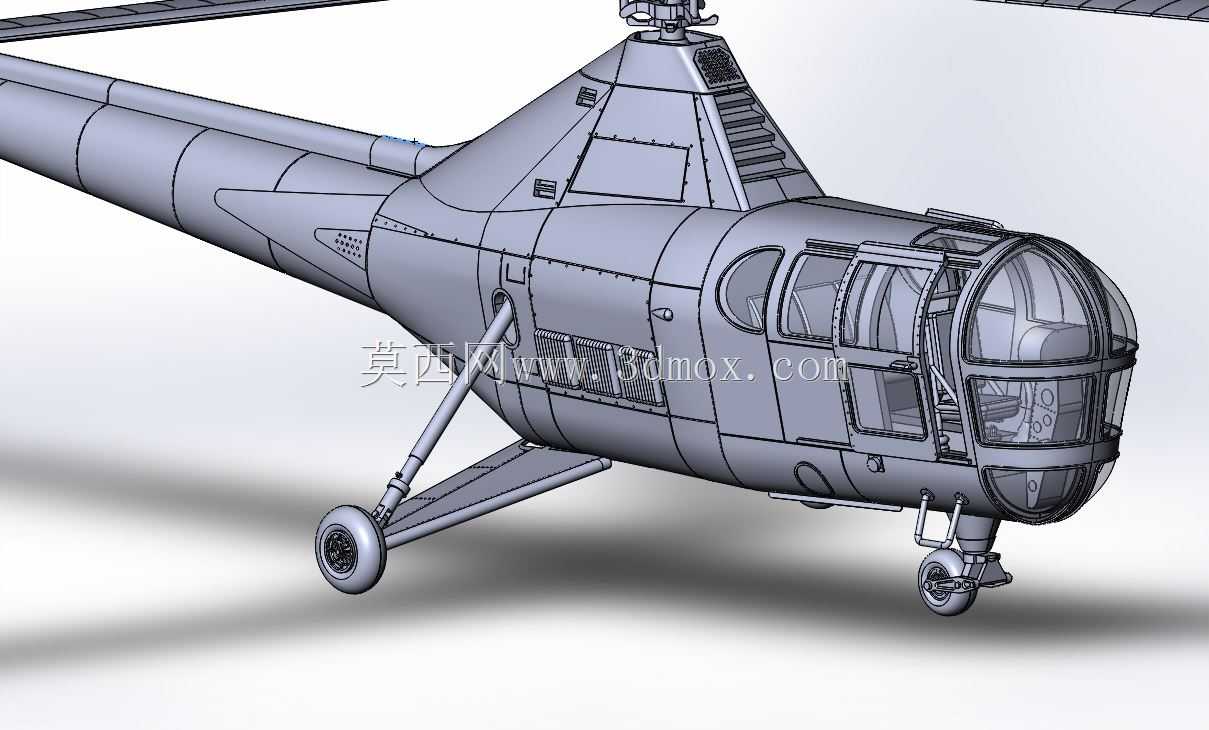

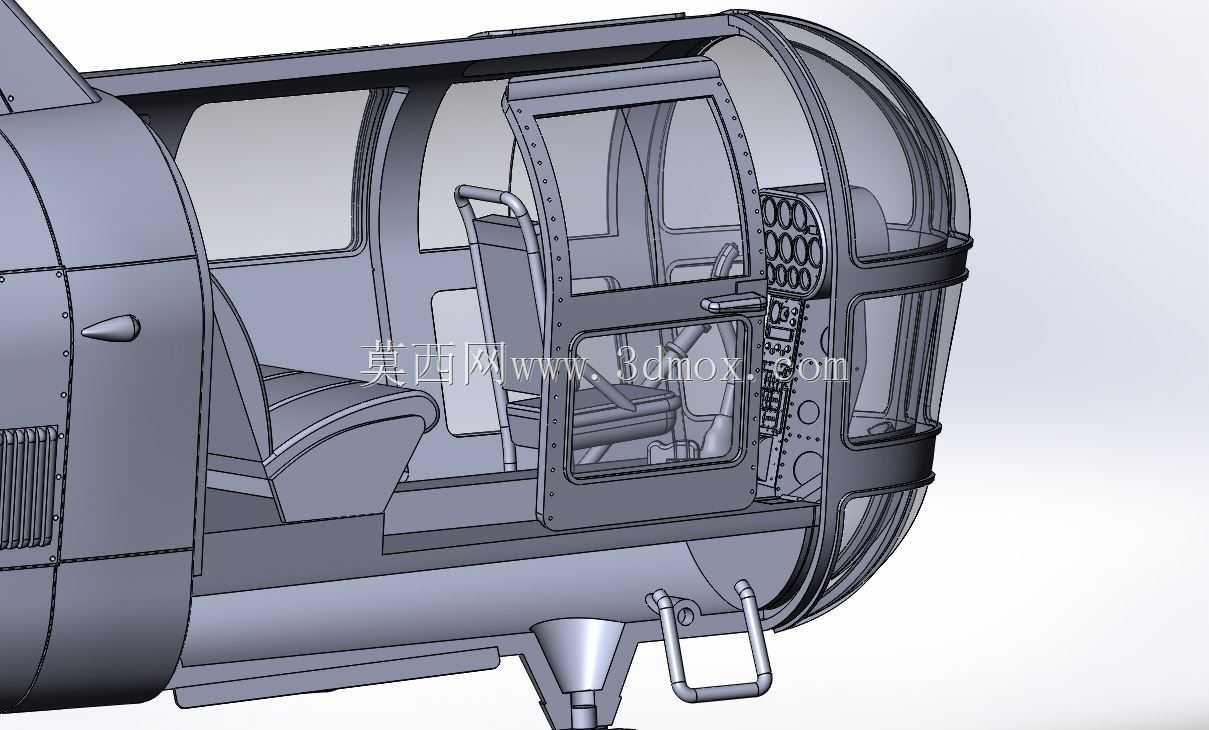

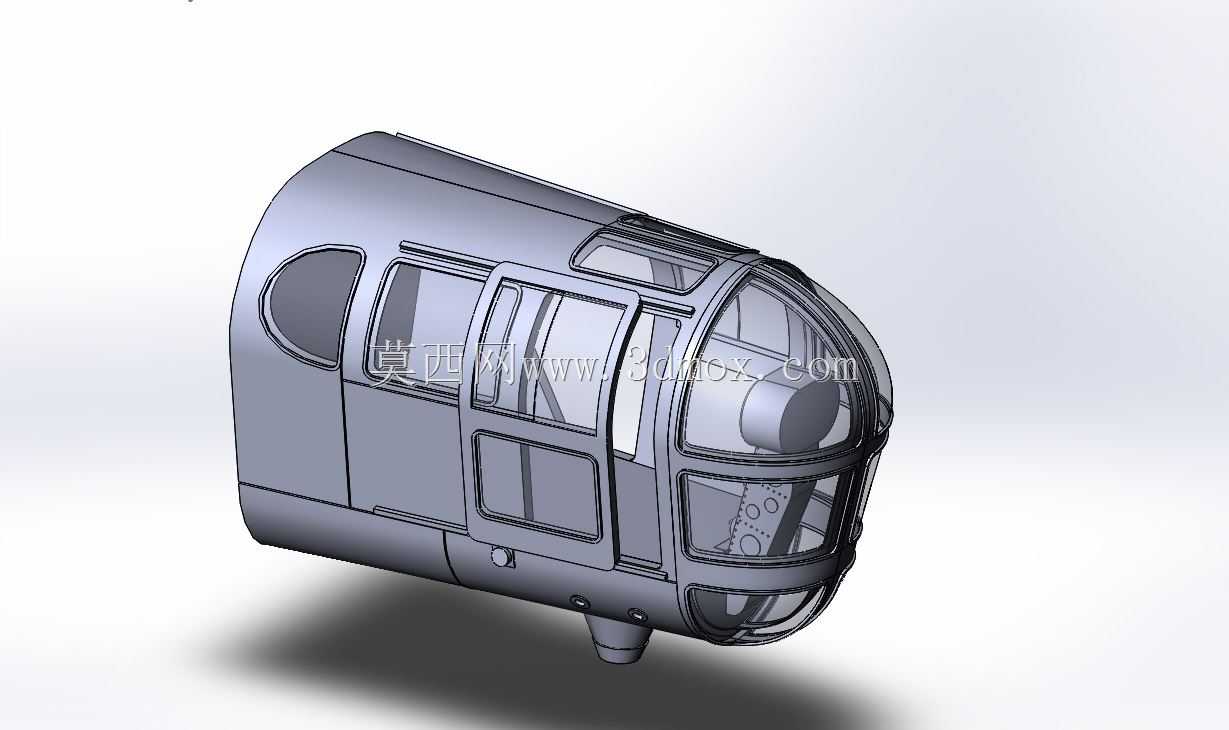

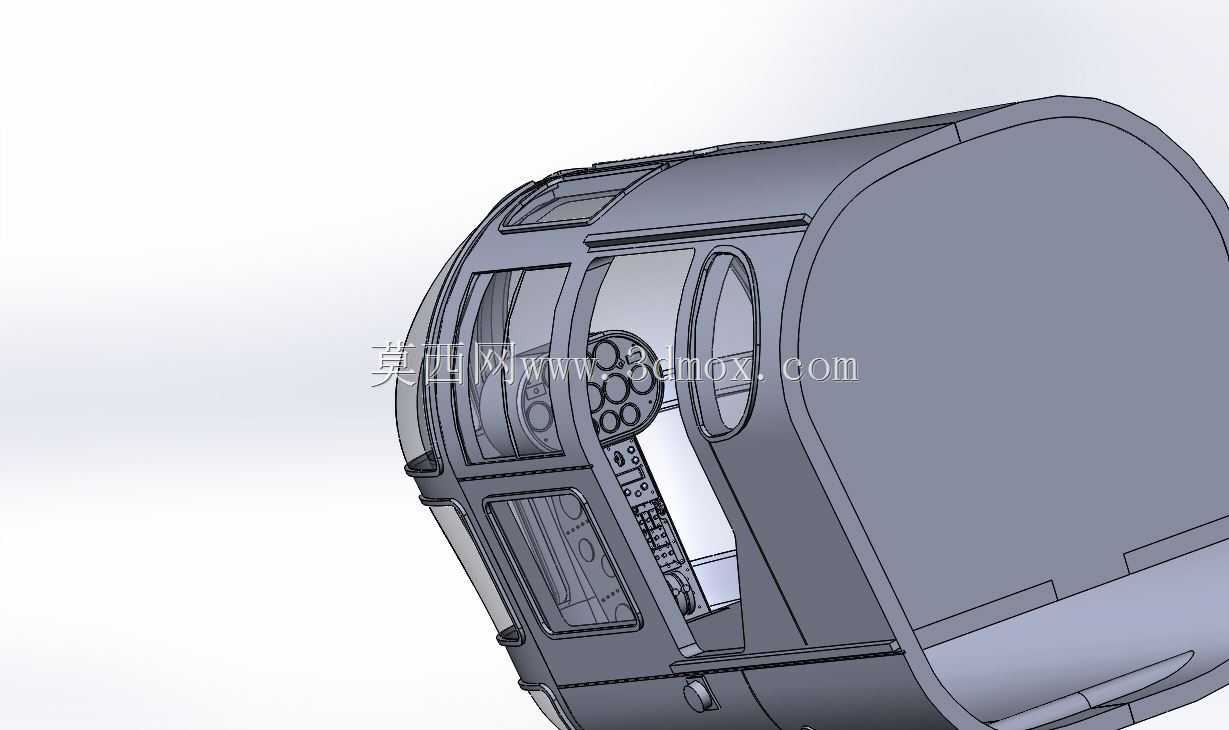

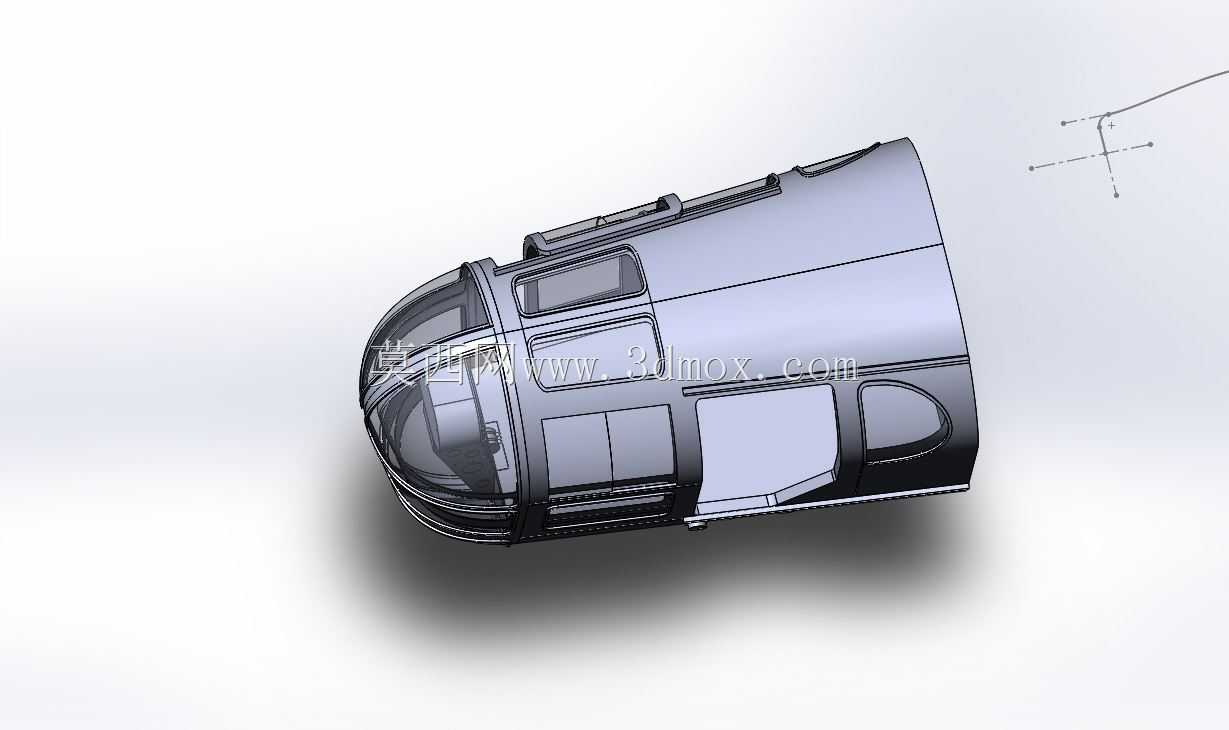

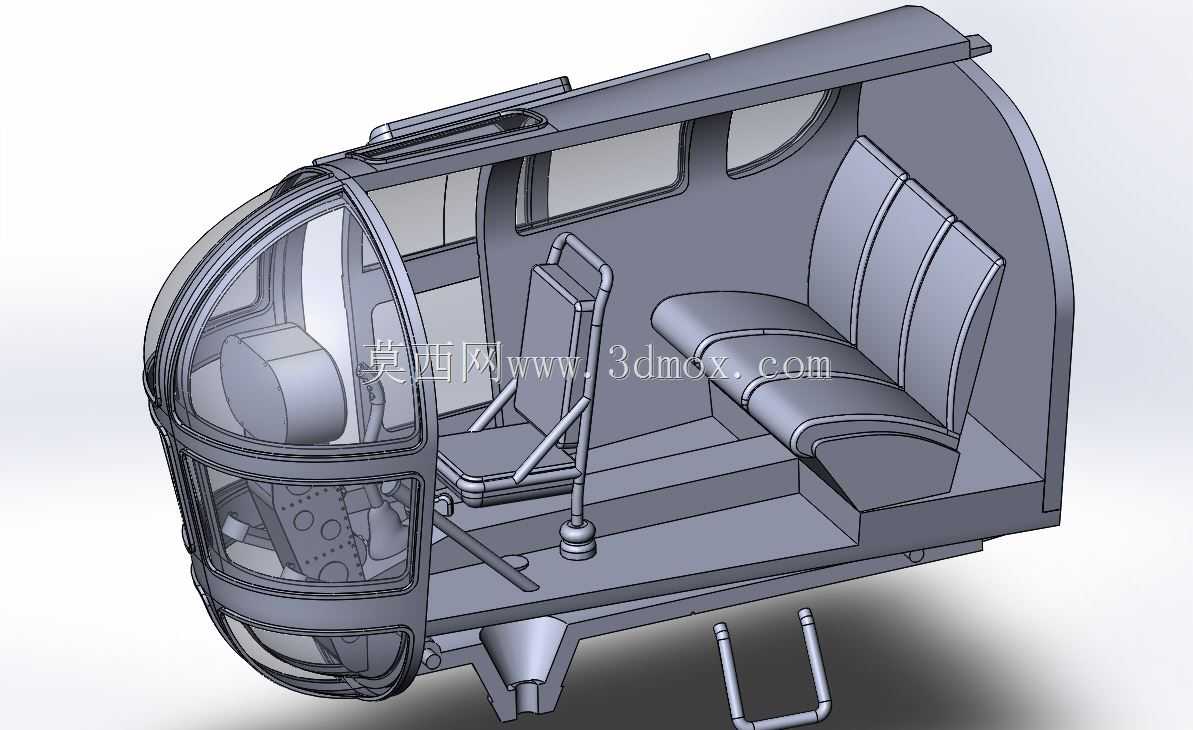

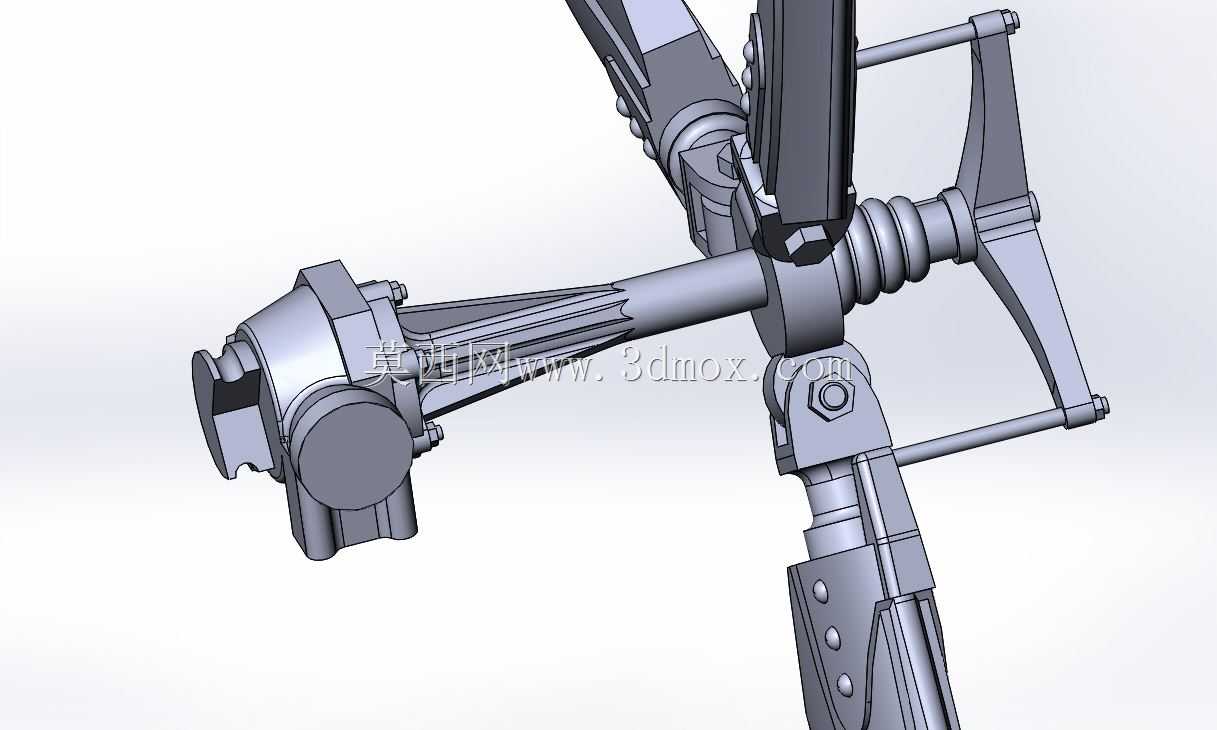

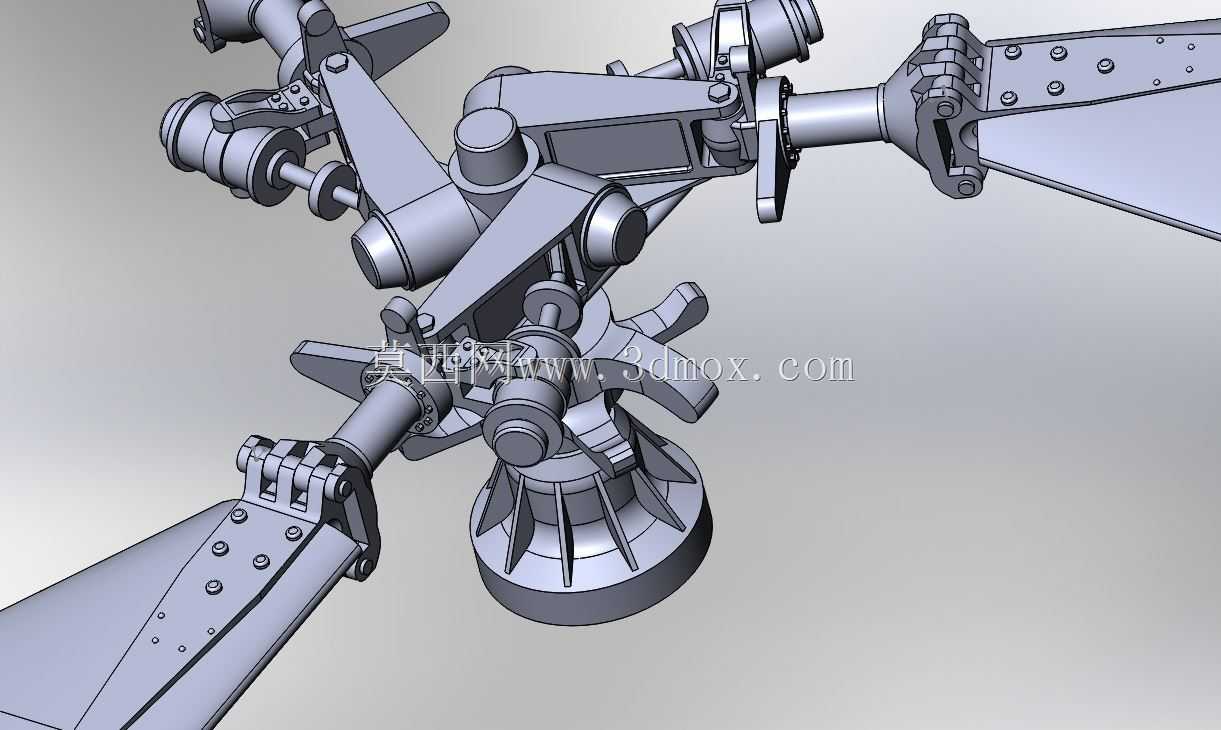

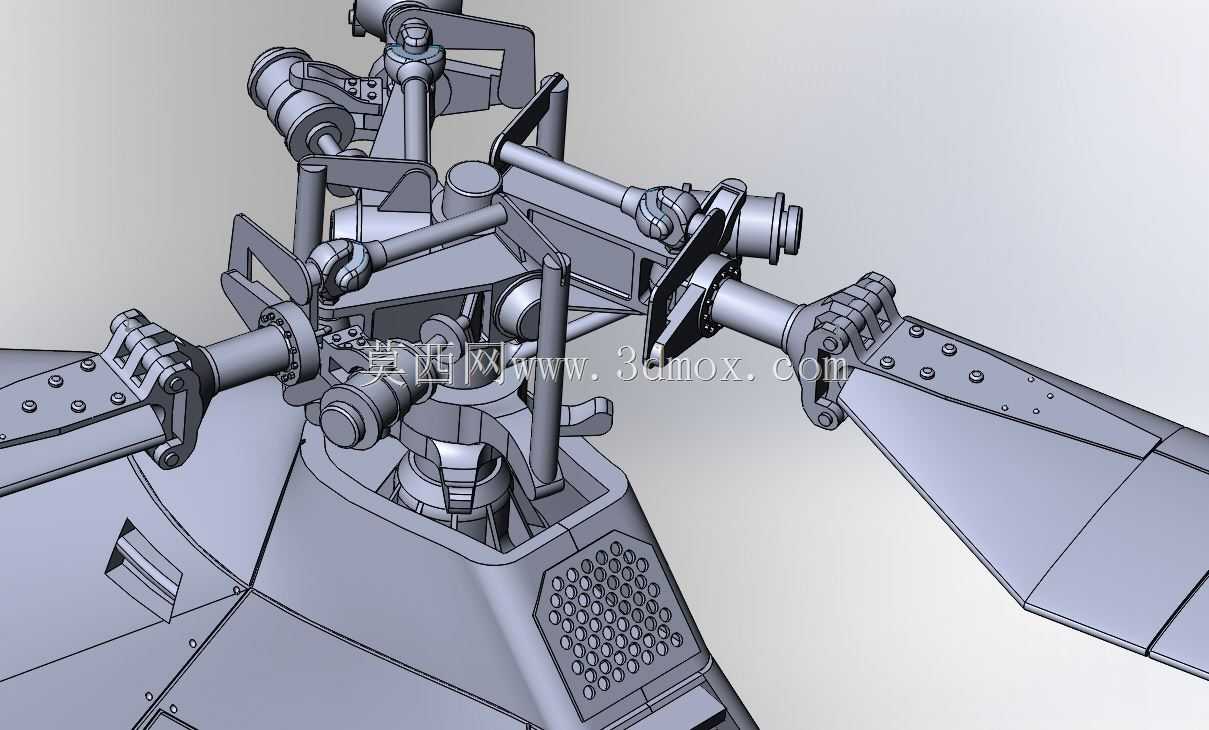

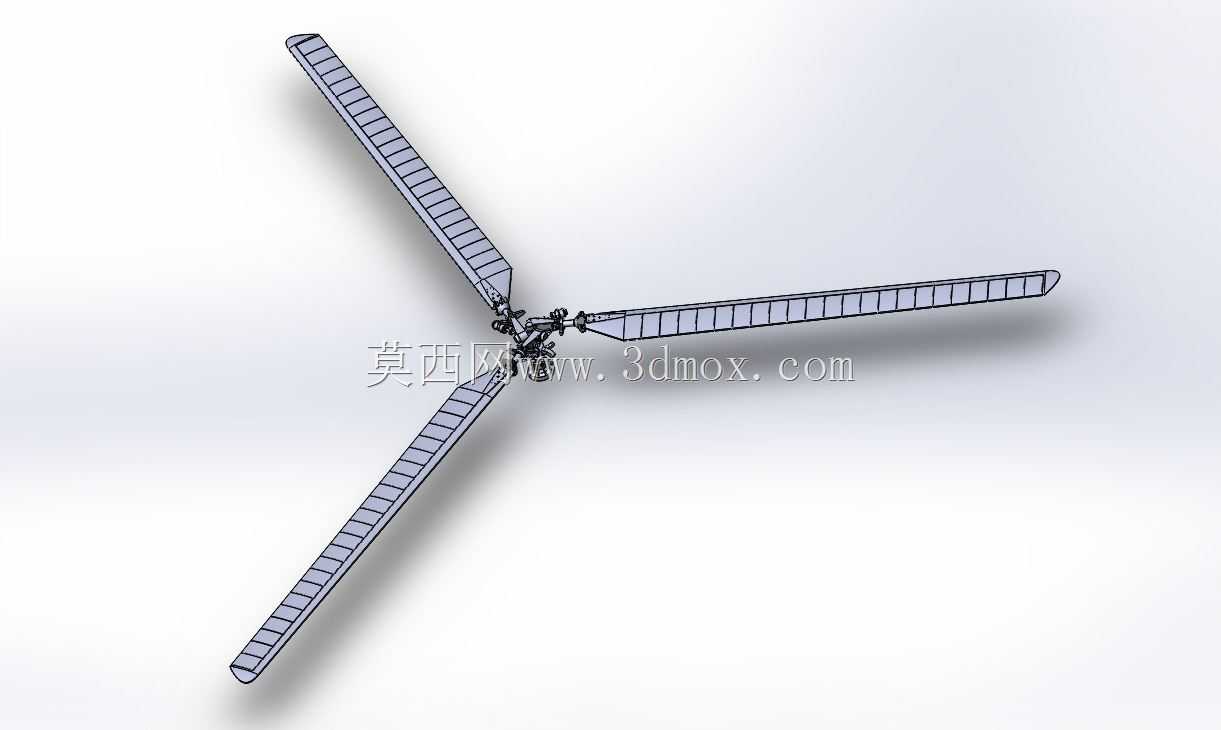

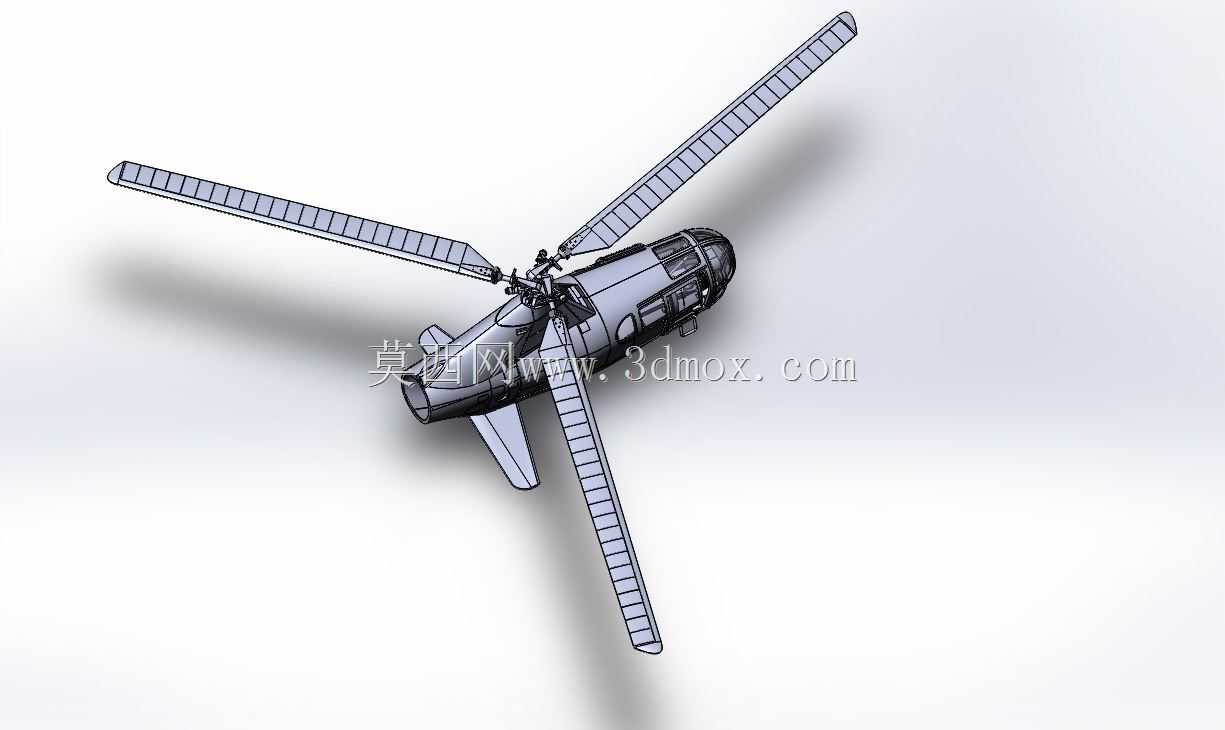

　　这套结构还原的是早期共轴式直升机的核心传动与旋翼总成，在通用航空发展早期，这类构型主要用于低空侦察、短途人员转运、战地伤员后送场景，依靠共轴反转双旋翼抵消扭矩的特性，无需额外布置尾桨结构，能在林间、山地等狭窄起降场完成作业，对起降场地的尺寸要求比常规单旋翼带尾桨直升机降低近四成。从结构细节来看，模型完整复现了旋翼桨毂的铰接结构，每片桨叶通过水平铰、垂直铰与桨毂主体连接，水平铰预留的摆振间隙可以抵消桨叶在旋转过程中因升力不均产生的上下挥舞载荷，避免交变应力直接传递到主减速器输出轴；垂直铰配套的减摆阻尼结构，则能抑制桨叶在旋转平面内的摆振共振，防止地面试车或低空悬停时出现动力学失稳。设计过程中，主减速器的输出轴采用同轴双层套轴结构，

　　内外轴分别驱动上下两副旋翼，旋转方向相反，两套旋翼的桨距操纵拉杆沿轴套周边均匀布置，分别连接到各自的自动倾斜器，总距操纵时两套旋翼同步改变桨距提升升力，周期变距时通过倾斜器的角度差调整不同方位桨叶的桨距，实现飞行姿态的控制，整套操纵路径的连杆间隙都按照实际航空标准预留，避免操纵过程中出现卡滞。从安装边界来看，旋翼总成的下部连接座直接对接机身主承力框架，连接法兰的螺栓孔位沿圆周均布，能将旋翼工作时产生的升力、振动载荷均匀传递到机身结构，上下旋翼的间距经过匹配设计，既避免了桨叶挥舞时出现上下打桨的风险，又尽可能压缩了整体高度，降低整机的正面风阻。桨叶本身采用翼型剖面结构，根部的连接段做了加厚处理，通过螺栓组与桨夹刚性连接，

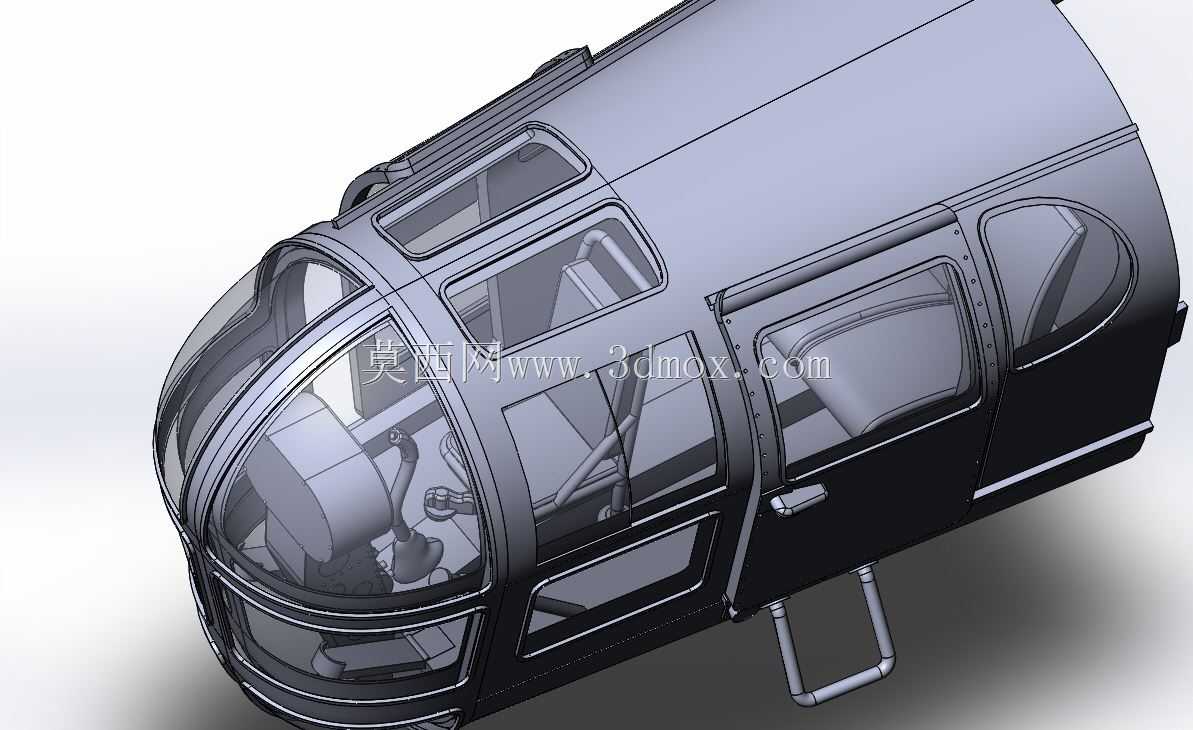

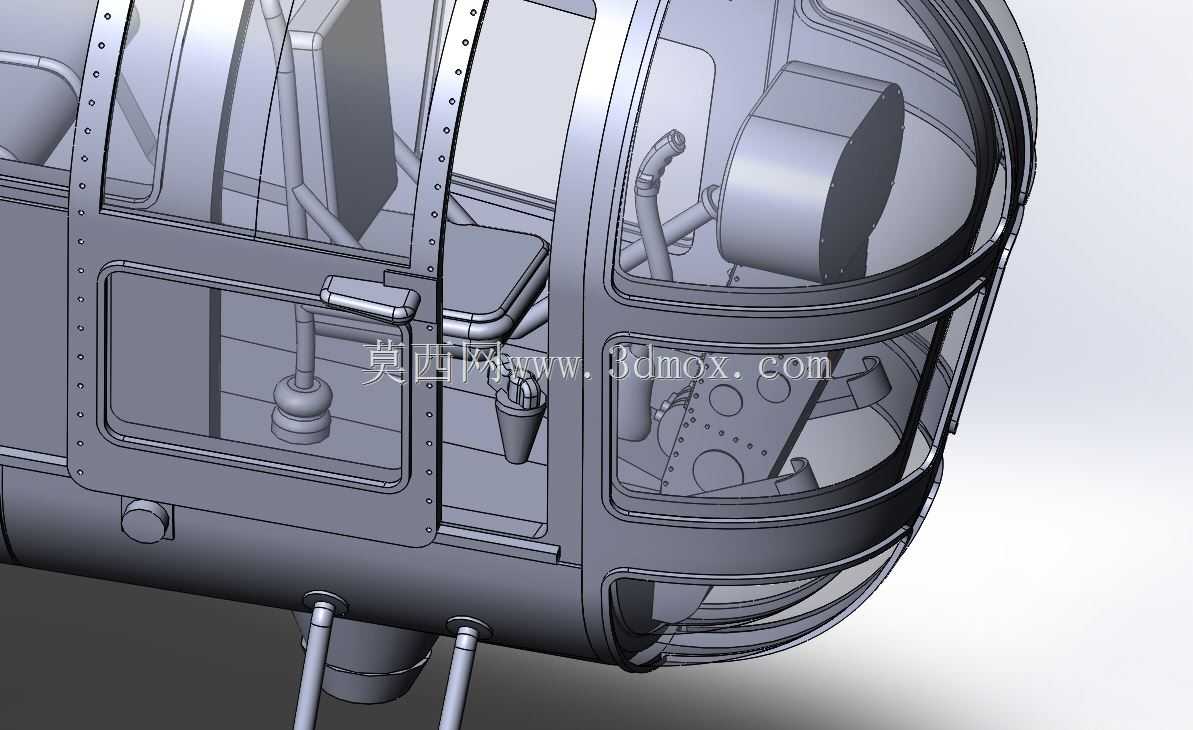

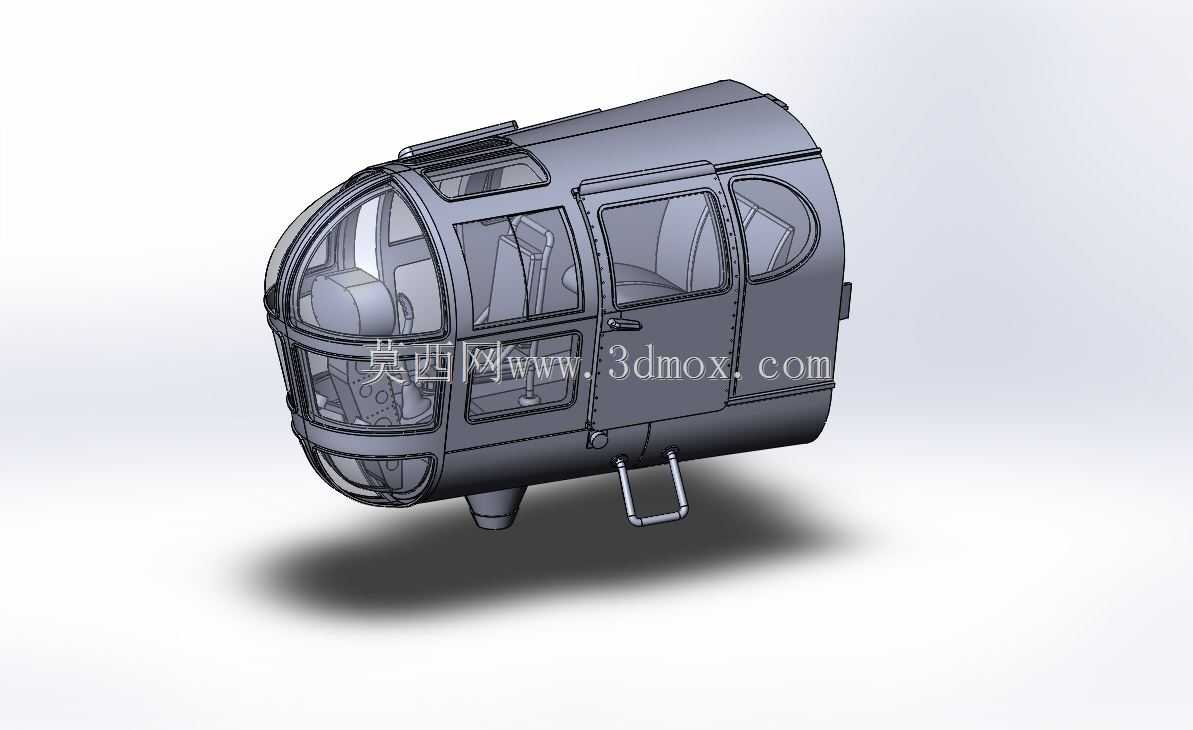

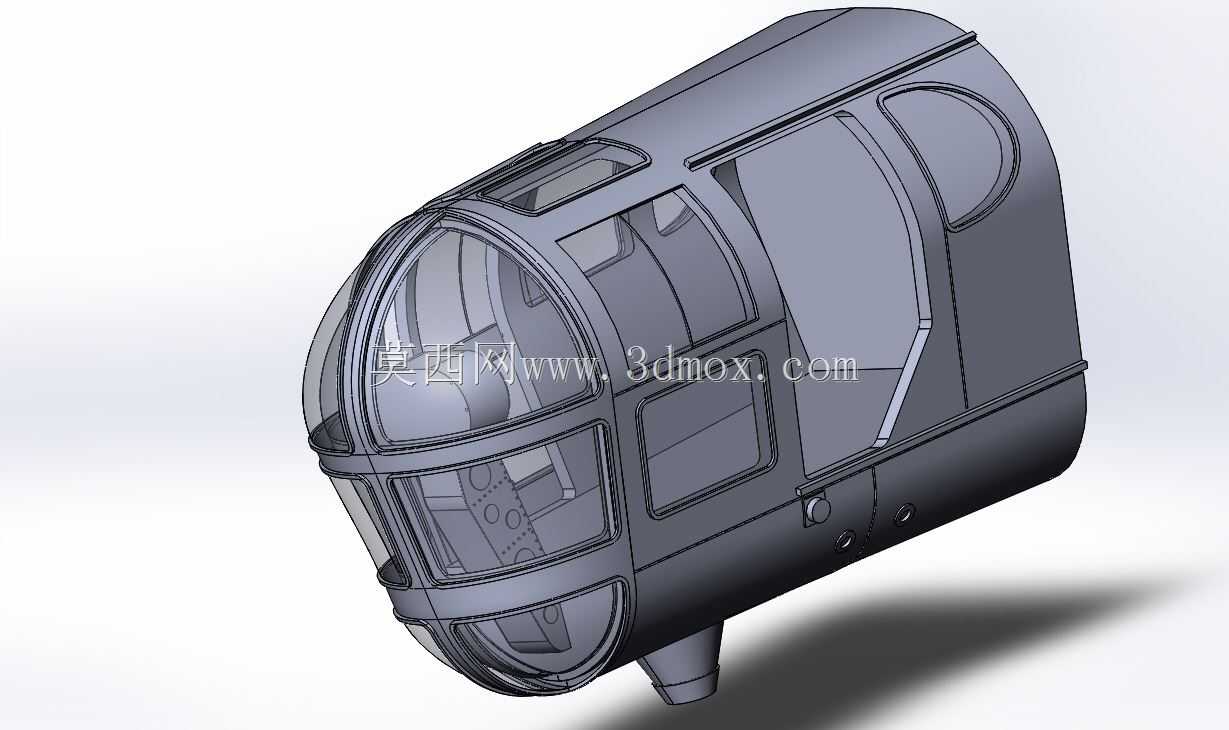

　　桨夹上的调整垫片可以在装配时微调桨叶的初始安装角，保证同一副旋翼上的各片桨叶桨距一致，降低旋转时的不平衡振动。模型中还还原了旋翼主轴上的润滑管路接口，对应实际结构中向铰点、轴承位置输送润滑脂的通路，保证高速旋转部件的长期工作可靠性，机身上部的散热格栅结构，对应主减速器、操纵机构的散热需求，避免长时间大功率作业时舱内温度过高影响部件寿命。在实际作业场景中，这类早期直升机的旋翼系统维护点主要集中在各铰接点的轴承磨损检查、桨叶表面损伤排查、操纵连杆的间隙调整，模型中呈现的快卸结构也对应了实际维护时的快速拆装需求，无需拆解整个主减速器就能完成铰点轴承的更换。整套结构的尺寸匹配早期轻型直升机的量级，旋翼旋转直径适配1吨级左右的起飞重量，机身顶部的安装座预留了发动机、传动系统的对接接口，能和活塞式航空发动机的输出端直接匹配，不需要额外加装复杂的转向传动结构。
