液压系统用直通式软管连接接头结构

　　在液压传动系统的管路布设场景中，这类直通式软管接头是承担油路连通、压力传递的核心基础零件，常见于工程机械液压管路、机床液压站油路、农业装备液压输出回路、工业自动化液压工装的管线连接环节，主要作用是实现高压橡胶软管与硬管或者其他液压元件端口的刚性对接，保障液压油在封闭管路内无泄漏输送，维持系统压力稳定。从实际使用工况来看，这类接头需要长期承受16-32MPa的动态液压冲击，同时还要适配设备运行过程中软管产生的小幅振动、位移补偿，避免管路连接处因为应力集中出现开裂、渗油问题。

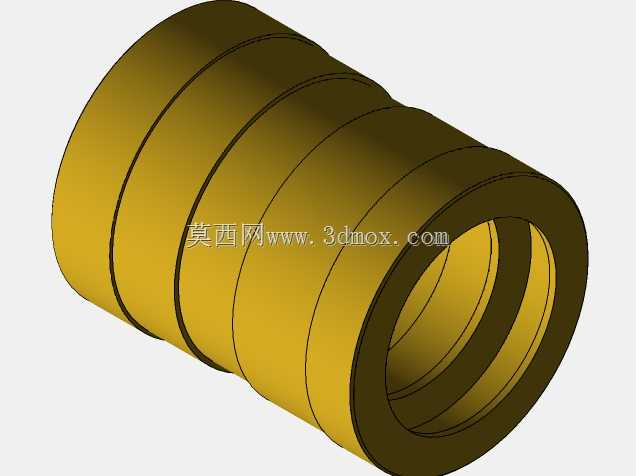

　　设计这类接头结构时，首先要匹配对应规格液压软管的扣压尺寸，接头主体外圆设置的多道环形凹槽，是专门为软管扣压工艺预留的咬合结构，当软管套入接头主体后，通过扣压机将软管外壁与环形凹槽挤压变形咬合，凹槽的直角边可以形成多道轴向止退结构，防止高压工况下软管从接头上脱出，相比光滑外圆的接头结构，这种多槽设计的拉脱力可以提升40%以上，完全满足高压液压系统的连接强度要求。接头的内孔采用等通径设计，没有突兀的截面变化，能够最大程度降低液压油流经接头时的局部压力损失，减少油路发热问题，内孔的表面粗糙度控制在Ra1.6以内，避免油液长期冲刷产生气蚀损伤，延长接头的使用寿命。

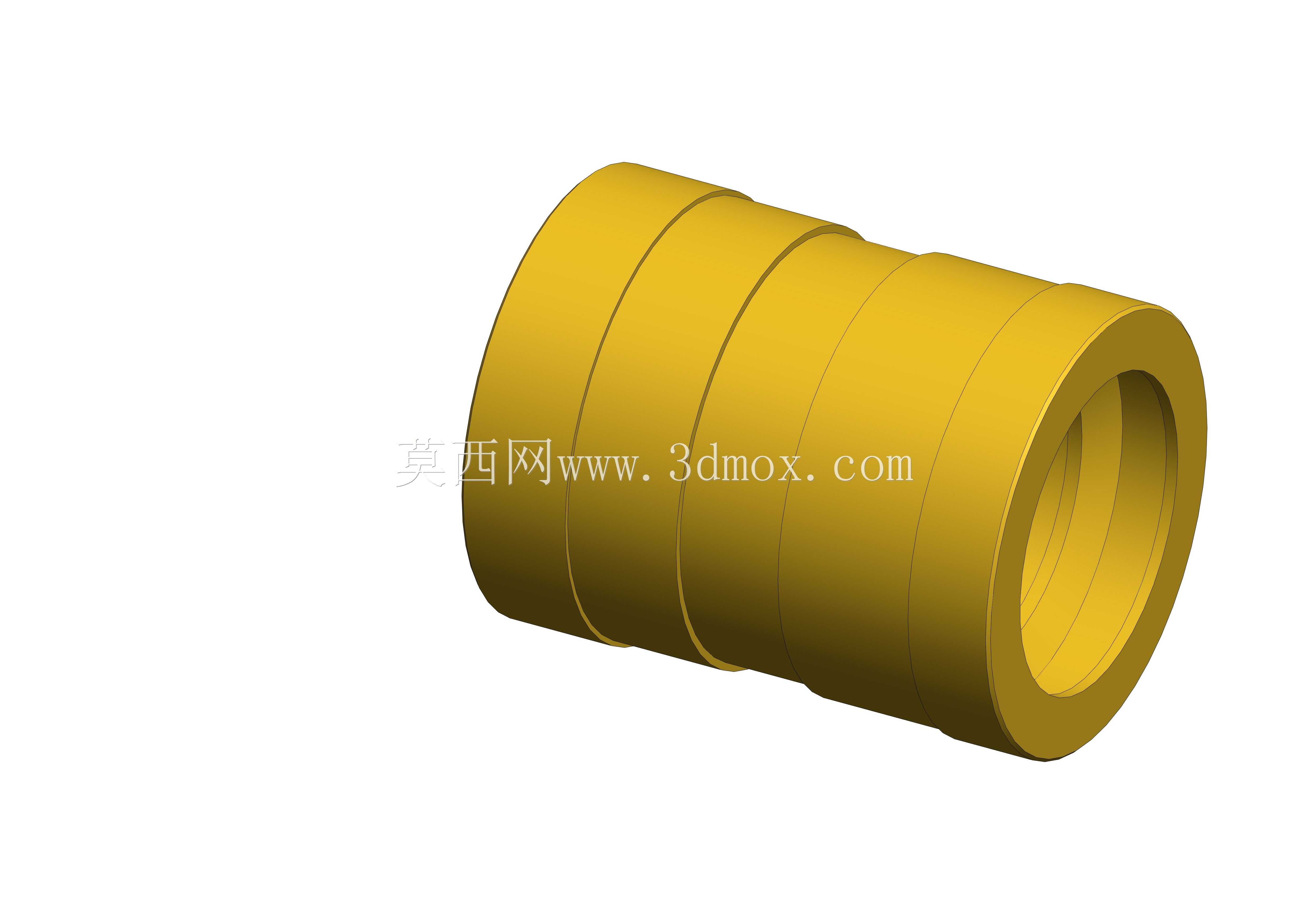

　　从安装边界来看，这类直通接头的两端结构对称，两端均可适配相同通径的液压软管，整体外形为圆柱形结构，没有突出的棱角或者外置结构，在管路密集布设的场景中可以有效节省安装空间，相邻管路之间不会因为接头外形产生干涉。接头的轴向长度根据通径规格匹配设计，既保证扣压位置有足够的咬合长度，又不会因为过长导致管路弯曲半径受限，外圆的环形槽间距、槽深都经过严格计算，槽深过浅会导致扣压后咬合力不足，槽深过深则会削弱接头主体的结构强度，在高压冲击下容易出现断裂风险。

　　在实际选型应用中，这类接头需要匹配对应压力等级的液压软管，扣压过程中要严格控制扣压量，扣压量过小会导致密封不足、容易渗油甚至拔脱，扣压量过大则会压裂接头内壁或者损伤软管内层的橡胶密封层，埋下泄漏隐患。接头的材质通常采用高强度碳钢或者黄铜加工，表面做防锈钝化处理，能够适应常规液压油、乳化液等介质的腐蚀环境，如果应用在海洋装备、化工场景的液压系统中，也可以更换为不锈钢材质适配腐蚀工况。不同于直角接头、三通接头这类异型管路连接件，直通式接头主要用于同轴线方向的管路对接，在长距离液压管路铺设、液压阀组进出口的软管连接场景中使用量最大，是液压管路系统中消耗量最高的基础连接件之一，其结构可靠性直接决定整套液压系统的运行稳定性，一旦接头出现失效泄漏，轻则导致系统压力不足、设备动作无力，重则引发高压油喷射、设备停机甚至安全事故，因此在结构设计阶段就需要充分考虑强度、密封、抗振动、安装便捷性等多维度的工程需求。

　　建模过程中需要重点保证环形槽的尺寸精度、内孔与外圆的同轴度，同轴度误差过大会导致扣压后软管偏斜，安装后产生额外的安装应力，长期运行容易在接头根部产生疲劳断裂。同时接头两端的端口处需要做小角度倒角引导，方便软管顺利套入接头主体，提升现场装配的效率，倒角处不能有毛刺、飞边，避免装配时划伤软管内层橡胶，导致软管内层破损脱落堵塞液压阀、液压泵等精密元件。
