便携随身运动饮水瓶结构设计

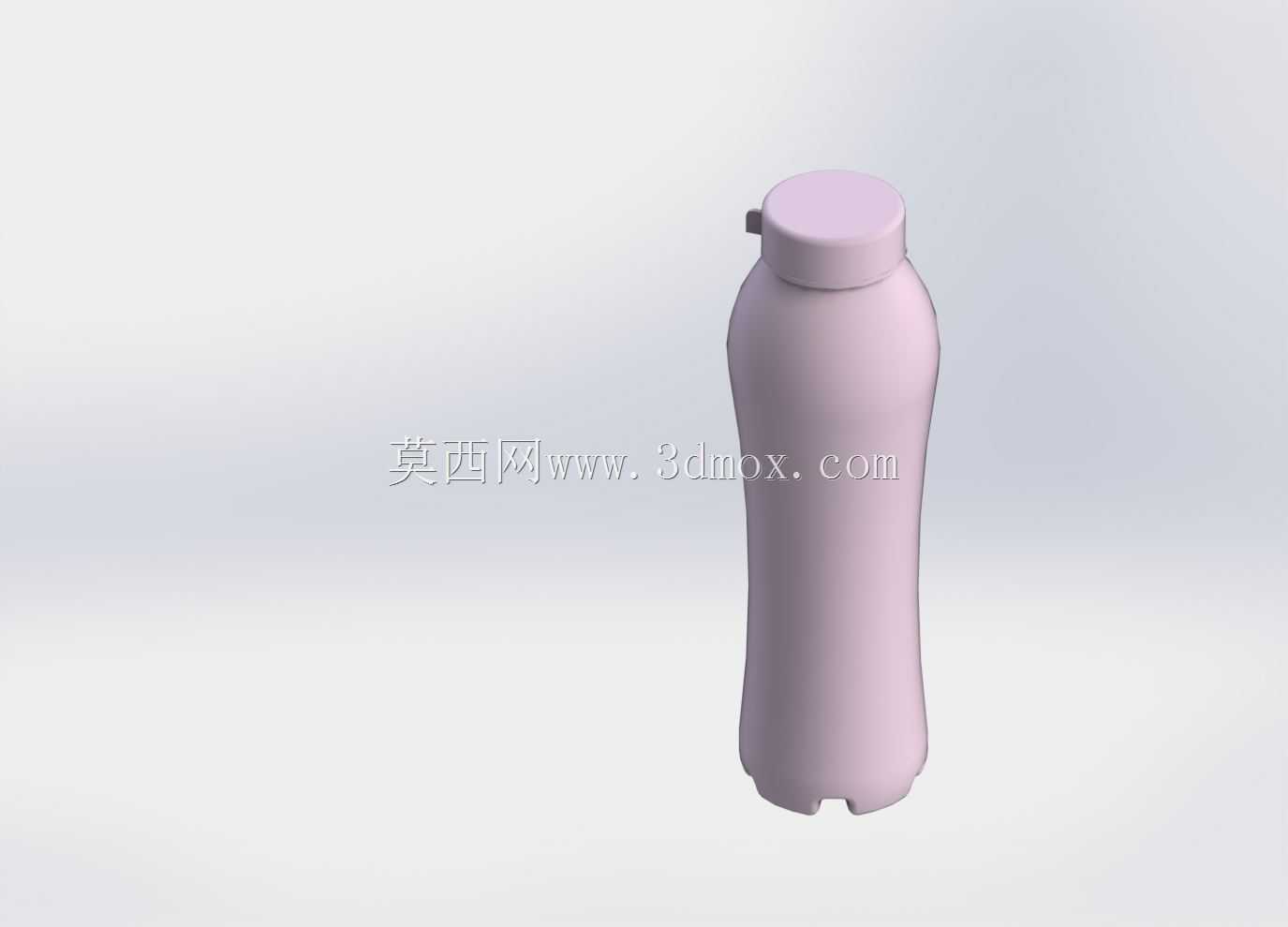

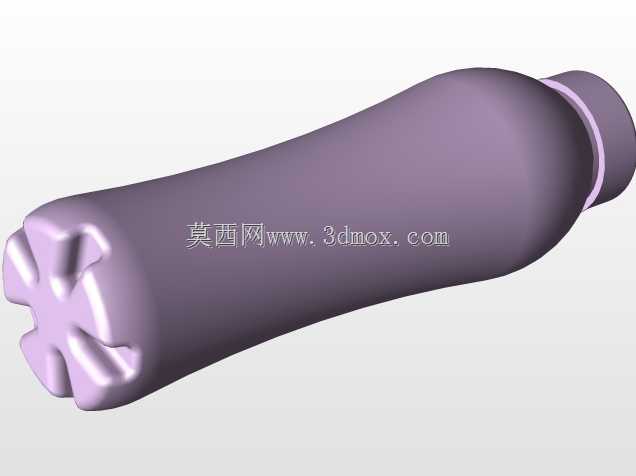

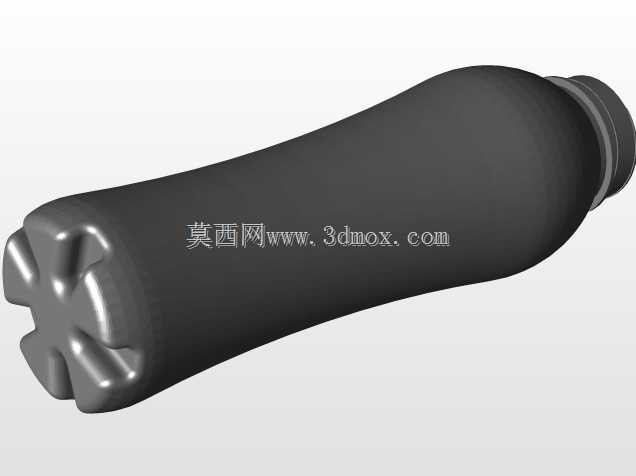

　　这款便携饮水容器的结构设计，首先围绕日常通勤、户外短途出行、办公场景的实际使用需求展开，在做曲面建模的时候，最先敲定的是握持区域的收腰轮廓，没有采用直筒瓶身的常规方案，是考虑到单手握持时的贴合度，成年人手掌自然握持的围度大概在180-220mm区间，瓶身最细处的直径控制在66mm，最宽处也不超过78mm，不管是手型偏小的用户还是男性用户，单手握持拧盖、饮水的时候都不会出现滑脱的问题。瓶底做了三个内凹的支撑脚，不是单纯的装饰结构，建模的时候特意把支撑脚的凸起高度控制在2.5mm，三个支撑点呈120度均匀分布，放在光滑的办公桌面、户外岩石台面上的时候，哪怕接触面有轻微的不平整，也能保证放置稳定，不会出现普通平底水瓶容易侧翻漏水的问题，

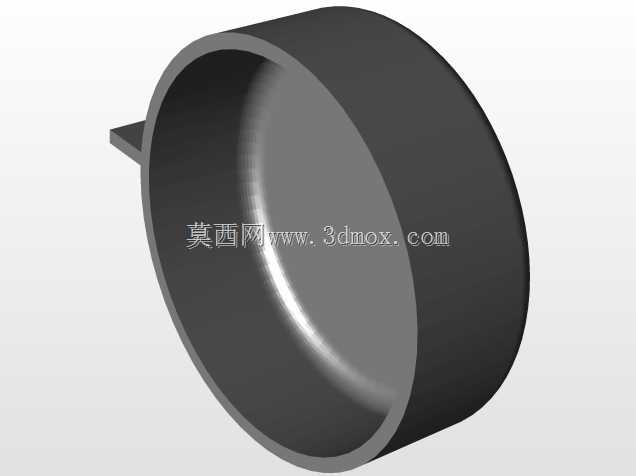

　　同时内凹的结构也能在瓶身注塑成型的时候，减少底部缩水凹陷的工艺缺陷，不用额外做加厚处理就能保证底部的结构强度，装满常温水的时候整体重心落在支撑面的中心位置，哪怕受到轻微的侧向碰撞也不容易倾倒。瓶盖部分采用了一体化的翻盖密封结构，没有做额外的挂绳孔设计，是因为瓶身本身的重量控制在装满550ml水后总重不超过650g，放在通勤包侧袋、运动背包的网兜里面的时候，不会因为额外突出的挂绳结构勾扯包内的其他物品，瓶盖和瓶身的连接位置做了一圈2mm宽的密封止口，配合硅胶密封圈的安装槽，拧紧后倒置、放在包内晃动都不会出现渗液的问题，瓶盖顶部做了微弧的平面处理，偶尔需要临时放置小物件的时候也能提供一个平稳的支撑面。瓶身的曲面过渡全程做了G2连续处理，

　　没有尖锐的棱角，一方面是注塑生产的时候脱模更顺畅，不会出现粘模、刮伤产品表面的问题，另一方面日常使用的时候哪怕不小心碰到手臂、桌面，也不会因为棱角造成磕碰不适感，瓶身的壁厚控制在1.8mm，采用食品级PP材质的话，这个壁厚既能保证装沸水的时候不会出现瓶身软化变形的问题，也不会因为壁厚过大增加不必要的材料成本，整体重量控制在空瓶70g左右，随身携带不会有明显的负重感。在做内部结构校核的时候，特意把瓶口的内径做了38mm的设计，这个尺寸不管是加冰块、泡袋装茶还是清洗的时候，手都能轻松伸到瓶底位置，不会出现窄口瓶子难以清洁内部、容易残留水垢的问题，瓶口的螺纹采用了三圈梯形螺纹，拧动的时候只需要旋转120度就能完全拧紧或者打开，

　　不用像普通窄口瓶那样拧好几圈，单手操作的时候更顺手，运动间隙拿起来饮水的时候不用分心去拧多圈螺纹，能快速完成开盖、饮水、关盖的动作。瓶身的外表面没有做多余的防滑筋设计，是因为收腰的曲面本身就能提供足够的握持摩擦力，光滑的曲面也更容易印刷品牌标识、清洁表面的污渍，不会出现防滑沟槽里面积攒灰尘、难以擦拭的问题，整体的高度控制在225mm，刚好能放进常规家用轿车的杯架、通勤包的侧袋里面，不会因为过高导致放进去之后露出太多、容易被碰掉。在建模的过程中，还特意校核了瓶身的堆叠性能，多个空瓶堆叠的时候，瓶底的内凹结构刚好能卡在瓶盖的顶部位置，仓储运输的时候能稳定叠放，不会出现滑落的问题，运输过程中能有效减少包装的缓冲材料使用，降低物流环节的损耗。
