带驱动电机的助力器安装底座结构设计

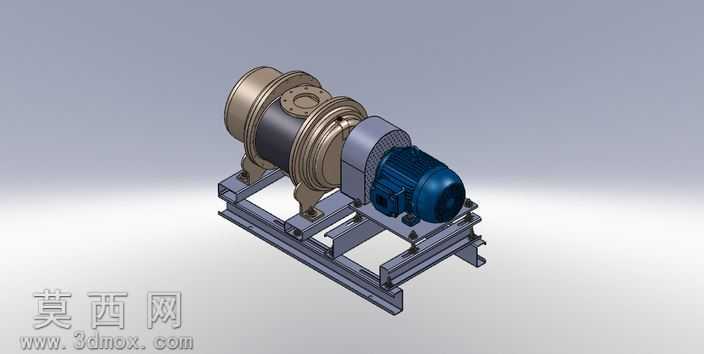

本作品为助力器配套安装底座的三维结构设计，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械设计装配规范，对所有零部件进行了精准的尺寸约束与配合定义，确保各部件间无干涉、装配逻辑符合实际生产装配流程。模型整体采用自底向上的建模思路，先分别完成底座框架型材、助力器筒体支撑座、电机安装托板、连接紧固件、减振垫等单个零件的建模，再通过同轴配合、面重合配合、距离约束完成整体装配，完整还原了助力器动力单元的实际安装结构。渲染阶段采用金属材质与工业漆面材质搭配，框架部分赋予碳钢哑光喷漆材质，表面添加细微的颗粒质感模拟实际焊接机架的表面处理效果；助力器筒体部分赋予铸铜氧化质感材质，还原金属壳体的厚重金属光泽；驱动电机部分赋予深蓝色工业烤漆材质，散热筋处做细微的明暗处理突出结构立体感；紧固件部分赋予镀锌亮面金属材质，区分不同部件的材质属性。结构设计上，底座采用型钢焊接框架结构，底部设置四个带安装孔的支撑脚，可通过螺栓将整体单元固定在设备基体上；框架上方设置两组弧形支撑抱座，用于承托助力器的筒体部分，抱座与筒体间预留减振垫安装位，可缓冲设备运行时的振动；框架侧方延伸出电机安装托板，托板上开设长条形调节孔，可调整电机的安装位置，适配传动带的张紧需求；框架中部设置横向加强筋，提升整体底座的结构刚性，避免运行过程中出现结构变形。设计过程中充分考虑了装配工艺性与维护便利性，所有紧固件的安装位置均预留了操作空间，无需特殊工具即可完成助力器与电机的拆装维护，各支撑部位的受力点均做了加厚处理，匹配助力器工作时的载荷分布，确保长期运行的结构稳定性。
