YX160型428链条适配传动链轮结构设计

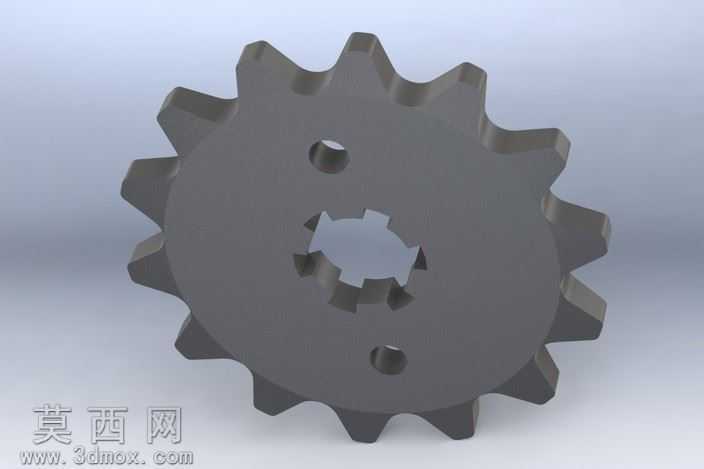

本作品为适配428规格链条的YX160传动链轮三维设计成果，建模阶段采用SolidWorks平台完成全参数化特征构建，首先以链传动啮合原理为核心依据，精准计算节距、齿顶圆、齿根圆、齿形角等核心啮合参数，确保轮齿轮廓完全匹配428链条的滚子尺寸与链节间距，避免传动过程中出现跳齿、卡滞或异常磨损问题。模型整体采用实体拉伸、切除、阵列组合的建模逻辑，先绘制链轮的基准齿形草图，通过圆周阵列命令快速生成全部轮齿特征，保证每一个轮齿的尺寸精度与位置度完全一致；中心区域设计有花键孔结构，花键的齿形、键数、公差均按照传动扭矩匹配要求设定，可实现与传动轴的周向固定，传递稳定的旋转动力；轮盘本体上对称布置两个安装定位孔，用于链轮与配套传动部件的轴向锁紧固定，防止链轮运转过程中出现轴向窜动。材质与渲染阶段，为还原金属链轮的真实质感，赋予模型哑光合金钢材质，调整材质的粗糙度、金属度参数，模拟经过机加工后的金属表面质感，同时通过光影渲染突出轮齿的啮合轮廓、花键孔的内齿结构以及安装孔的位置特征，清晰展现零件的整体结构细节。设计过程中特意简化了非必要的微观加工痕迹，在保证结构功能完整、尺寸参数准确的前提下优化模型特征数量，既满足机械设计阶段的结构验证、装配干涉检查需求，也可用于传动系统的运动仿真演示，直观呈现链传动的啮合运转过程，适配摩托车、小型动力设备等场景的传动系统设计参考需求，整体结构紧凑，传动匹配度高，符合链传动部件的常规设计规范。
