嵌入式工业温度显示控制装置结构设计

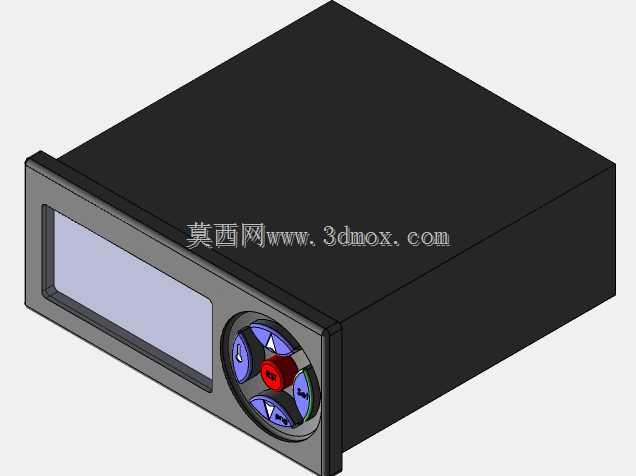

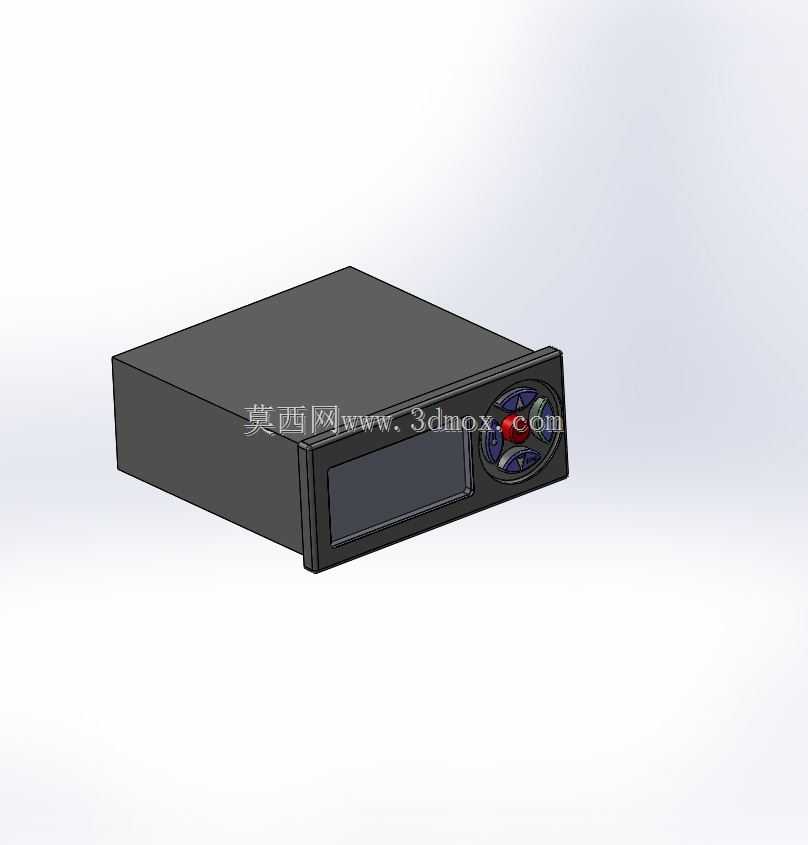

　　在工业现场的温控回路搭建过程中，这类嵌入式安装的温度显示控制装置是整个温控链路里的核心人机交互与指令输出节点，常见于恒温烘箱、工业冷水机组、注塑机料筒温控段、化工反应釜夹套温控、小型热处理设备的控制柜面板安装位，也会被集成在环境试验箱、食品加工杀菌设备、暖通空调换热机组的控制单元中，承担温度参数实时显示、阈值触发输出、偏差报警提示的核心作用。从结构设计逻辑来看，这款装置采用标准1/16 DIN嵌入式安装尺寸，主体外壳采用阻燃ABS注塑成型的盒式结构，外壳壁厚均匀控制在1.8mm，既满足控制柜面板安装后的结构强度要求，也能适配常规面板开孔的公差范围，安装时仅需从控制柜正面将主体推入开孔，通过两侧自带的弹性卡扣即可完成快速固定，

　　无需额外螺丝锁附，能大幅降低现场装配的工时消耗。前面板区域做了轻微的下沉式台阶设计，显示窗口采用高透光性的PC材质镜片，镜片与面板壳体之间预留了0.3mm的密封胶槽，装配时填充密封硅胶后可达到IP65的前面板防护等级，能够有效阻挡工业现场的粉尘、飞溅水滴侵入设备内部，适配多粉尘、有少量喷淋的车间使用场景。操作按键区域集中布置在面板右侧，采用硅胶按键与轻触开关配合的结构，按键行程控制在1.2mm，按压力度设置在1.5N左右，既保证操作时的清晰反馈感，也能避免长期按压后出现按键卡滞、回弹失效的问题，按键旁预留了状态指示灯的透光位，可直观显示输出回路通断、报警触发、设备运行的状态，操作人员无需进入参数菜单即可快速判断设备运行工况。

　　装置内部的PCB安装采用导轨式卡槽定位，主板与电源板之间通过板对板连接器对接，省去了内部飞线的繁琐工序，既提升了装配效率，也能避免设备在运输、长期运行震动过程中出现接线松脱的故障。外壳后侧预留了标准的接线端子让位空间，端子采用插拔式结构，现场接线时可先将端子拔出完成压线后再插回设备，无需在狭小的控制柜后侧空间内完成拧线操作，大幅降低现场接线的难度。从散热设计角度，装置外壳的上下两侧开设了密集的对流通风槽，通风槽内侧增加了防尘网结构，既保证设备内部功率元件工作时的热量能够通过自然对流散出，也能阻挡外界粉尘进入内部堆积在电路板上，避免长期使用后出现绝缘下降、元件短路的问题。在结构细节处理上，前面板与主体壳体的配合处做了错位止口设计，

　　即使长期使用后出现轻微形变，也不会出现面板翘起、缝隙不均的问题，显示窗口的镜片内侧做了防眩光处理，避免车间灯光直射时出现反光导致参数读取困难的情况。这款装置的安装边界尺寸经过严格校核，推入控制柜后后侧的突出长度控制在100mm以内，能够适配厚度从1mm到5mm的各类控制柜面板，不会因为后侧空间不足导致安装干涉，同时外壳两侧的卡扣支持多次拆装，方便后期设备维护时将主体从面板正面抽出检修，无需拆卸控制柜后侧的接线。在实际应用中，这类温控装置可对接PT100、K型热电偶等主流温度传感器，将采集到的温度数值通过数码管或者液晶屏幕实时显示，同时内置的控制逻辑可根据设定的温度阈值输出开关量或者模拟量信号，控制后端的加热、制冷元件工作，将被控区域的温度稳定在设定范围内，部分场景下还可通过自带的报警输出接点连接声光报警装置，在温度超出安全阈值时触发报警提示，避免出现设备过热、产品报废甚至安全事故。从建模细节来看，整个装置的所有配合面都做了合理的拔模斜度处理，符合注塑件的生产工艺要求，按键与面板开孔之间预留了0.2mm的配合间隙，既不会出现按键卡滞，也不会因为间隙过大导致灰尘侵入，接线端子的位置与外壳让位完全对齐，不会出现装配时端子与壳体干涉的问题，整体结构完全符合工业级温控仪表的设计规范，可直接用于同类产品的结构设计参考、控制柜装配模拟、三维布线校验等场景，帮助结构工程师在设计阶段提前排查安装干涉、操作空间不足等潜在问题，缩短产品开发或者设备集成的周期。
