气化装置用侧部流体观察视镜结构

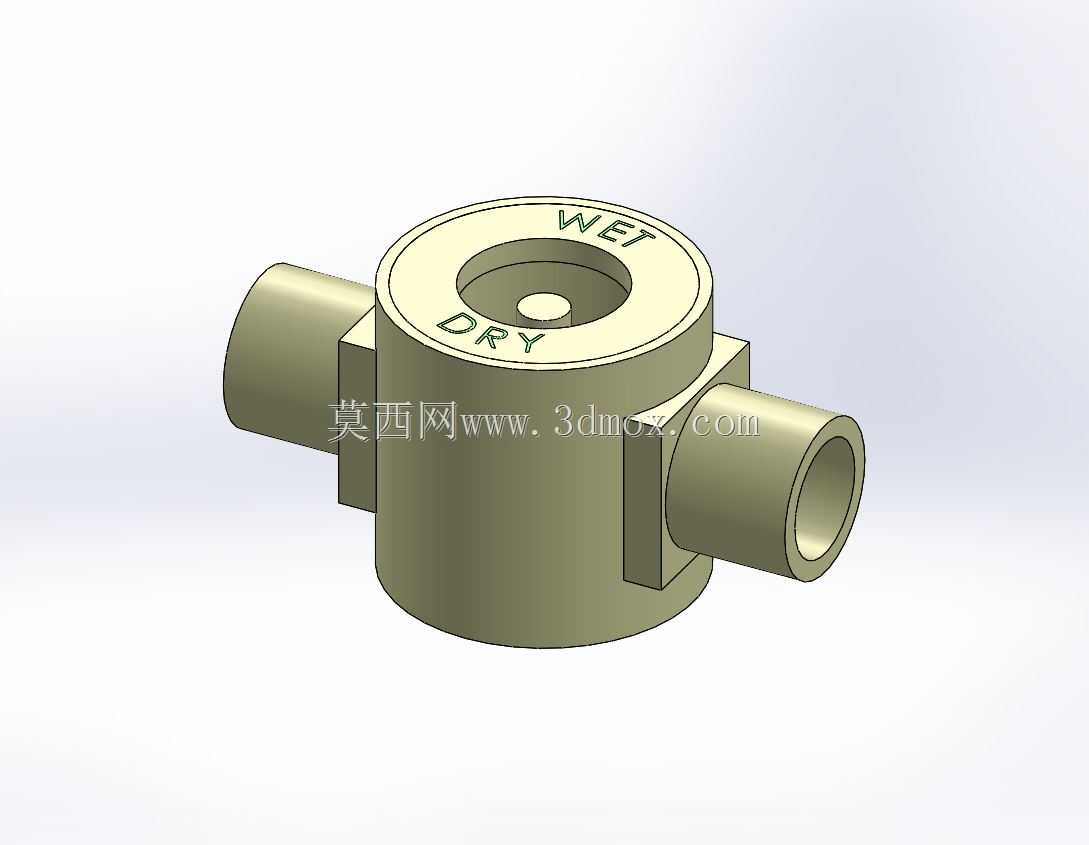

　　在气化工艺管路系统中，介质状态的可视化观测是保障工艺稳定运行的关键环节，这款侧装式视镜结构，正是针对气化装置侧部观测需求开发的管路配套部件，主要用于实时观测管路内介质的干湿状态、流动形态，为工艺参数调整、运行状态判断提供直观的视觉依据。不同于常规轴向安装的直通视镜，该结构采用双侧径向接口设计，可直接串接在垂直走向的管段侧部，无需改变主管道的整体走向，尤其适合在气化炉出口、再沸器回流段这类空间紧凑、主管道不便于加装轴向视镜的工位使用，安装时无需对原有管路进行大角度改道，仅需在预设的侧装点位对接两个外伸接口即可，能大幅降低现场改造的施工量。从结构设计逻辑来看，主体采用圆柱型承压腔体作为核心承载结构，腔体顶部设置圆形观测视窗安装位，

　　视窗端面预留的标识区域可直接标注干湿状态对应刻度，现场操作人员无需额外对照说明，即可快速判断当前管路内介质是处于带液湿态还是干气状态，避免误判。两侧的外伸连接接口采用等径圆柱管结构，接口端面为标准平接密封面，可适配常用的卡套、焊接、法兰等多种连接形式，接口与主体腔体的过渡位置设置加强凸台，避免管路应力集中在焊缝位置导致的开裂泄漏问题，在常规低压气化工况下，该结构的承压能力完全满足工艺管路的压力波动要求。设计过程中重点考量了观测视野的无遮挡需求，主体腔体内部做了圆弧过渡处理，避免内部直角结构形成积液死角，同时减少介质流动过程中的湍流扰动，让观测视野更加清晰；视窗安装位的沉台结构做了同轴度公差约束，保证视窗玻璃安装后密封面受力均匀，

　　不会因为偏压导致玻璃碎裂或者密封失效。从安装边界尺寸来看，主体腔体的外径控制在适配DN15-DN25管径的范围，两侧接口的中心距与常规侧装取源部件的安装间距匹配，整体轴向长度不超过同管径三通的安装尺寸，不会额外占用过多管路安装空间，顶部视窗的观测直径足够覆盖常规目视观测的视野范围，即使在光线较弱的车间环境下，也能清晰辨识内部介质状态。在实际使用场景中，这类侧装视镜常被用在再气化工艺段的冷凝液回流管、气液分离装置的出口管位，用来判断气液分离效果，当视窗内观察到连续液流时，说明上游气液分离效率下降，需要及时调整分离参数；当视窗内为透明干气状态时，说明工况处于正常运行区间。相较于传统的顶部安装视镜，

　　这种侧装结构的视窗端面不会被下落的冷凝液长期冲刷，能有效延长视窗玻璃的使用寿命，减少视窗表面被介质杂质刮花的概率，降低日常维护的频次。结构建模过程中，对所有的密封配合面都做了粗糙度与形位公差的定义，连接接口的同轴度、密封面的平面度都按照管路附件的通用公差要求设置，加工时无需特殊工艺即可满足装配要求，主体结构的壁厚按照等强度原则设计，在满足承压要求的前提下尽可能减少冗余材料，控制部件整体重量，方便现场单人安装作业。
