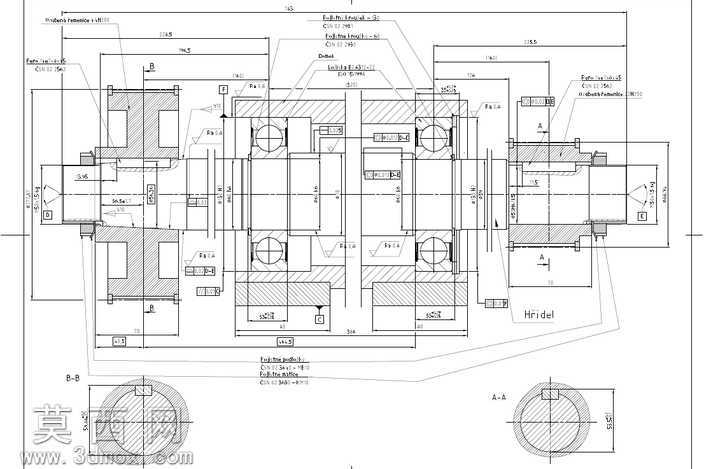

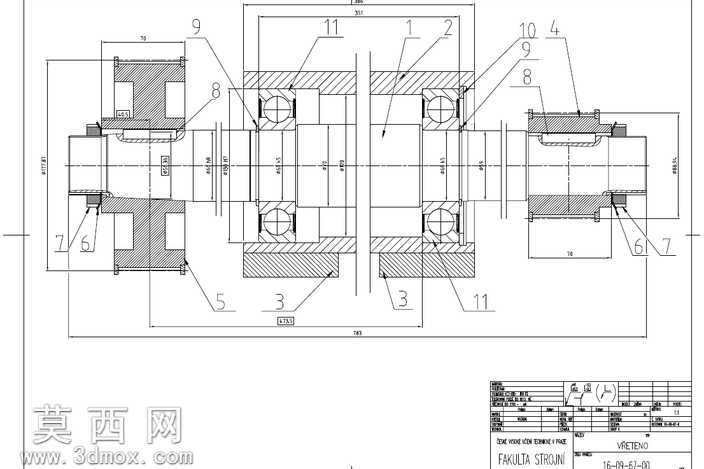

扭矩传输用带主轴机械结构设计

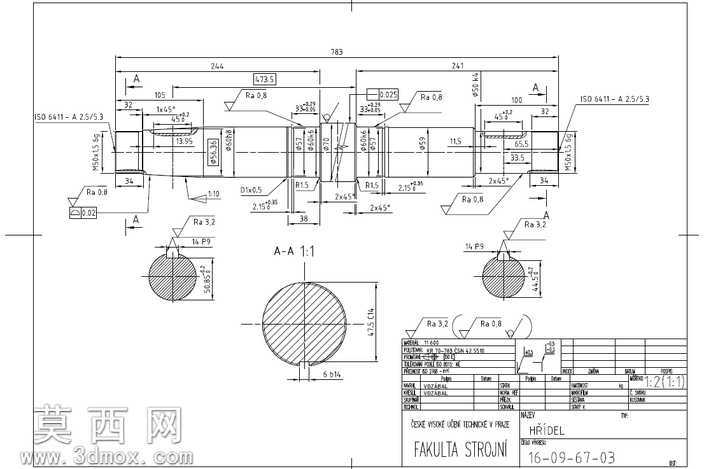

本带主轴为扭矩传输场景下的核心传动零件，建模过程严格遵循机械加工工艺要求与工程图纸的尺寸标注规范，依托三维建模软件完成全参数化构建，确保每一处轴段直径、长度、倒角、退刀槽、键槽、中心孔的尺寸都与工程图纸完全匹配，可直接对接后续的工程出图、数控加工编程与装配仿真流程。建模初期首先梳理主轴的功能逻辑：该零件承担旋转运动与扭矩的传递作用，需匹配对应传动件、支撑件的安装定位要求，因此先搭建轴的整体回转基准轴线，以轴线为核心逐段绘制各轴段的回转截面轮廓，通过回转特征生成轴的基础基体，保证各轴段的同轴度公差符合设计要求。针对轴上的功能结构，逐一完成特征构建：对于安装传动件的键槽结构，通过草图绘制键槽截面轮廓，采用拉伸切除特征生成，严格控制键槽的宽度、深度、长度以及相对于轴段的位置尺寸，确保与配套键、传动轮毂的配合精度；对于轴上的退刀槽、砂轮越程槽结构，按照机械加工的工艺标准构建对应尺寸的环形槽特征，避免加工过程中出现刀具干涉，保证各轴段端面、圆柱面的加工精度可达图纸标注的粗糙度要求；对于轴端的中心孔，采用标准件特征库调用对应规格的中心孔结构，为后续轴类零件的装夹、检测提供定位基准。材质与渲染环节，结合主轴的实际应用工况，选用合金结构钢作为零件材质，在三维软件中赋予对应的金属材质属性，调整材质的粗糙度、金属度参数，还原调质处理后轴类零件的表面质感，同时对不同加工精度的轴段做差异化的材质表现，区分磨削加工面、车削加工面的视觉差异，让渲染效果更贴近真实零件的加工状态。结构设计层面，充分考虑主轴的受力特性，对应扭矩传输过程中的扭转应力、支撑位置的弯曲应力，通过合理的轴段直径渐变设计避免应力集中，在轴径变化处设置符合标准的过渡圆角，降低应力集中系数，提升零件的疲劳强度；同时各轴段的长度、直径尺寸严格匹配轴承、传动轮、密封件等配套零件的安装要求，预留合理的装配间隙与定位台阶，保证装配后各零件的轴向定位准确、周向固定可靠，可实现稳定的扭矩传输功能。建模完成后通过软件的干涉检查、质量属性分析功能，验证零件的体积、重量、转动惯量等参数符合设计预期，确保该三维模型可直接用于后续的虚拟装配、运动仿真、有限元受力分析等环节，为整套扭矩传输设备的研发设计提供精准的核心零件模型支撑。
