蒸汽管路启闭截止式阀门结构设计

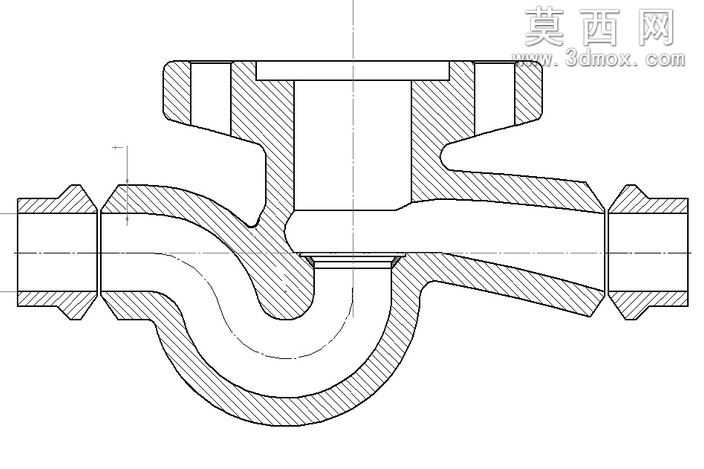

本作品为蒸汽管路专用启闭阀门的三维结构模型，建模过程严格遵循机械制图投影规范，先通过二维剖视图梳理内部流道走向与腔体轮廓，再在三维建模环境中以旋转、拉伸、切除等基础特征搭建主体结构，完整还原了阀门的三通式壳体、内部启闭阀芯、两端管路连接接口的全部细节。建模时重点考量了蒸汽介质的流通特性，将阀体内腔的流道拐角处做了平滑过渡处理，避免直角结构造成的蒸汽紊流与压力损耗，同时对壳体壁厚做了均匀化设计，保证承压能力的同时控制整体重量。模型的材质配置贴合实际工业阀门的用材标准，阀体部分采用铸钢材质参数，表面设置铸造哑光质感，连接螺纹部位做了切削金属的光泽处理，密封面区域添加了硬质合金的材质属性，清晰区分不同功能部位的用材差异。结构设计上，该阀门采用下置式阀芯结构，通过阀芯的升降动作实现蒸汽管路的通断控制，两端外螺纹接口可直接与对应规格的蒸汽管路对接，顶部接口可适配阀杆与驱动操作件，整体结构紧凑，流道阻力小，能够满足蒸汽管路的频繁启闭操作需求。建模过程中对所有配合面做了公差预留设计，阀芯与阀座的密封面设置了精准的贴合公差，保证闭合状态下的蒸汽密封性能，壳体外部的加强筋结构也做了等厚度处理，符合铸造工艺的成型要求，避免出现壁厚突变导致的铸造缺陷。整个模型的特征树逻辑清晰，所有结构参数均可编辑调整，可直接用于后续的工程图导出、流体仿真分析以及生产加工参考，完整呈现了蒸汽管路启闭阀门从结构构思到三维落地的全流程设计逻辑，兼顾了功能实用性与工艺可行性。
