内螺纹连接直通式孔板阀结构设计

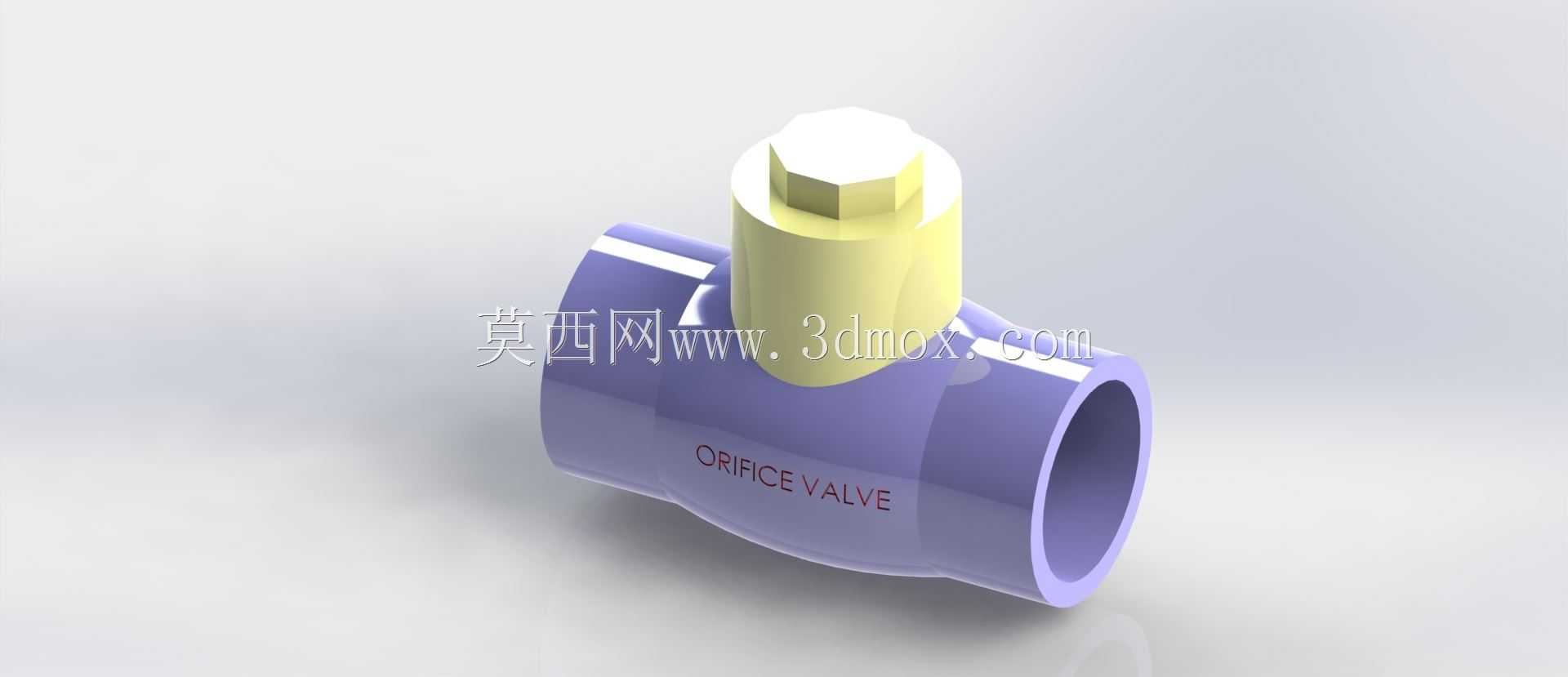

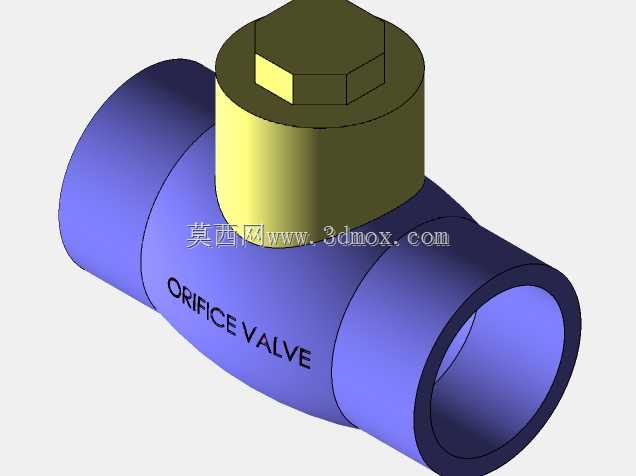

　　在民用给排水、小型化工流体输送、暖通空调循环水支路这类对流量精度要求不极端严苛、但需要稳定节流降压的管路场景里，孔板阀是成本控制与功能平衡度极高的选择，不同于常规截止阀靠阀瓣升降改变通流截面的调节逻辑，这类孔板阀依靠内置的节流孔板完成固定比例的压降与流量限制，顶部的六角调节结构实际用于切换不同通径的孔板档位，或是在检修时截断通路，日常运行状态下阀杆保持固定位置，不会因为管路流体的长期冲刷出现阀瓣移位导致的流量漂移，这点在需要长期稳定节流的支路管线上优势格外明显。从结构设计逻辑来看，这款阀采用了等径直通的阀体构型，进出口端为内螺纹连接结构，适配常规低压流体输送用焊接钢管或是镀锌钢管的螺纹连接标准，阀体流道没有做突兀的变径设计，

　　仅在孔板安装位置做了定位台阶，尽可能降低了流道内的紊流产生概率，减少流体冲刷带来的阀体磨损与运行噪音。阀体外部的过渡段做了圆弧收腰处理，并非单纯的外观造型考量，这个位置刚好对应内部孔板的安装腔，加厚的壁厚可以承受孔板节流前后产生的压差应力，避免长期运行出现阀体开裂的问题，同时收腰结构也能在安装时给管钳留出足够的夹持位置，不会因为阀体外形过于光滑导致安装时打滑损伤外表面。顶部的阀盖与阀体采用螺纹连接加密封填料的密封结构，六角头的尺寸设计刚好匹配常用的活动扳手开口尺寸，现场检修更换孔板时不需要专用工具，拧开阀盖即可直接取出内置孔板进行清理或是更换不同孔径的规格，维护门槛远高于带复杂执行机构的调节阀。从安装边界来看，

　　这款阀的整体轴向长度控制在同通径球阀的1.2倍范围内，安装时不需要额外预留过长的管线调整空间，进出口螺纹的同轴度公差控制在0.1mm以内，安装后不会出现管路别劲导致的密封面泄漏问题，阀顶的操作空间仅需要预留出扳手转动的60mm半径空间即可，适合在管线排布密集的设备夹层、管井内部安装使用。实际选型时需要注意，这类孔板阀的节流特性为快开特性，适合用于固定流量的支路限流，不适合用于需要连续调节流量的工况，流体经过孔板时会产生一定的压损，设计管路系统时需要将这部分压损纳入泵的扬程计算范畴，避免出现末端流量不足的问题。建模过程中需要重点关注几个配合尺寸的公差控制：阀盖与阀体的连接螺纹需要采用密封管螺纹，配合面的粗糙度控制在Ra3.2以内，

　　保证螺纹连接的密封性；内部孔板的定位台阶与流道的同轴度需要严格控制，否则会出现孔板偏心导致的节流特性偏移，甚至产生异常的流体啸叫；顶部阀杆与阀盖的配合间隙控制在0.05-0.1mm之间，既要保证阀杆转动顺畅，又要避免间隙过大导致的填料泄漏问题。另外阀体上标注的流向标识需要与内部孔板的节流方向对应，反向安装会导致孔板的冲刷磨损速度提升3倍以上，建模时可以在阀体外部铸出清晰的流向箭头，避免现场安装出现方向错误。这款阀的密封件全部采用通用标准规格，后期维护时不需要定制配件，大幅降低了全生命周期的使用成本，对于批量应用的民用管路系统来说，这种结构简单、可靠性高、维护便捷的阀件，远比功能复杂但故障率高的精密阀件更适配实际使用需求。
