管道再气化用常闭型电磁阀结构设计

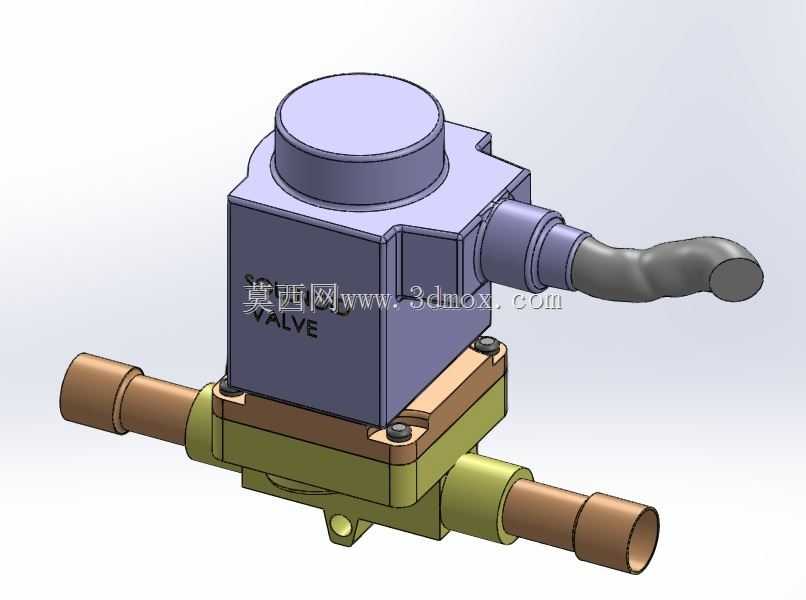

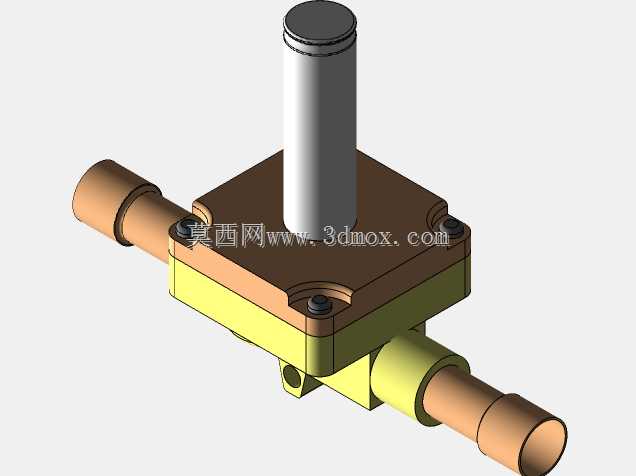

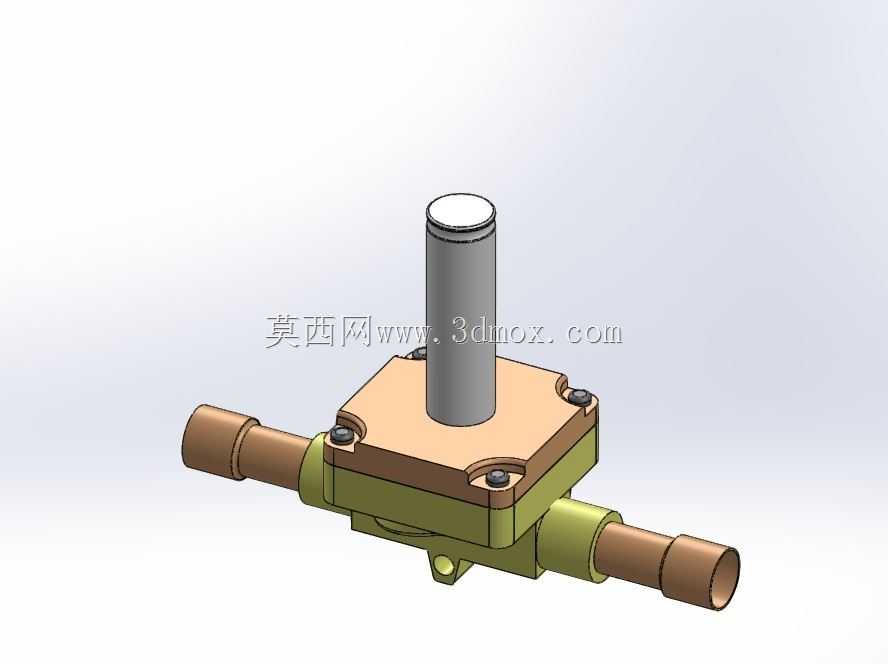

这款电磁阀主要面向低温流体输送管路的再气化工况设计，常见于小型制冷机组、低温介质输送支线、商用冷链设备的管路系统中，核心作用是在管路压力、温度达到再气化触发条件时，通过电磁驱动实现管路通断的精准控制，避免管路内因液态介质滞留出现气阻、液击等损伤管路的问题。从结构设计逻辑来看，模型采用了分体式堆叠的布局思路，最上部为电磁驱动头，采用方形塑封外壳包裹线圈组件，侧面预留了线缆出线的弯型防护接头，既可以避免现场安装时线缆弯折角度过大出现线芯断裂，也能阻挡管路周边的冷凝水、灰尘渗入线圈接线端，适配潮湿、有凝露的管路安装环境。电磁头与下部阀座之间采用四颗均布的内六角螺钉锁紧，结合面处预留了密封垫片的安装槽位，装配时可以根据输送介质的特性选择丁腈橡胶、氟橡胶或者紫铜垫片，满足不同压力、温度等级的密封要求，避免驱动腔与流体腔之间出现内漏。下部的流体通路主体采用黄铜材质的阀身设计，两侧伸出的接管为紫铜材质的光管接口，接口外径匹配常规制冷管路的焊接尺寸，安装时可以直接与同管径的紫铜管采用钎焊连接，不需要额外加装转接头，减少管路连接点的泄漏风险。从安装边界来看，这款阀的整体高度控制在120mm以内，阀身主体的宽度不超过70mm，两侧接管的中心距为80mm，接管外径适配12mm的常规紫铜管，安装时只需要在管路对应位置预留出100mm*90mm的操作空间，即可完成焊接接线作业，不会占用过多的管路排布空间，适合在紧凑排布的机组内部安装。在功能实现上，这款阀为常闭型结构，线圈未通电时，内部的动铁芯在弹簧压力下压紧阀口密封垫，阻断管路两侧的流体通路；当线圈得电后，电磁力克服弹簧弹力带动动铁芯提升，阀口打开，管路内的液态介质可以顺利通过阀段，在后续管路中完成吸热再气化过程，阀口的通径设计匹配12mm接管的通流能力，不会在阀位处产生过大的节流压降，避免影响介质的输送效率。设计过程中特意将电磁头的安装方向与管路走向呈垂直布局，一方面可以让线圈产生的热量顺着金属阀身传导到管路中，避免线圈长时间工作出现过热烧毁的问题，另一方面也能让冷凝水顺着阀身斜面流到管路表面，不会积聚在线圈与阀座的结合面处。考虑到再气化工况下管路会存在一定的振动，阀身下部特意预留了一个带安装孔的固定凸耳，安装时可以用M4的螺钉将阀身固定在就近的机组支架上，避免管路振动长期拉扯焊接接口导致的焊口开裂问题。线缆接头采用了弯型90度的结构，出线方向平行于管路走向，不会因为机组内其他部件的排布挤压线缆，也方便现场施工时的线缆走线固定。从建模细节来看，模型还原了实际产品的所有装配关系，包括线圈外壳的分型线、螺钉的头部沉槽、接管端部的焊接坡口、阀身的铸造圆角，所有配合面的尺寸都按照实际加工公差预留了装配间隙，既可以用于产品设计阶段的结构校核，也能直接用于管路排布的干涉检查，帮助设计人员在整机设计阶段提前确认阀件的安装空间，避免后期生产装配时出现部件干涉的问题。
