带外置直爬梯及顶部护栏的立式贮槽

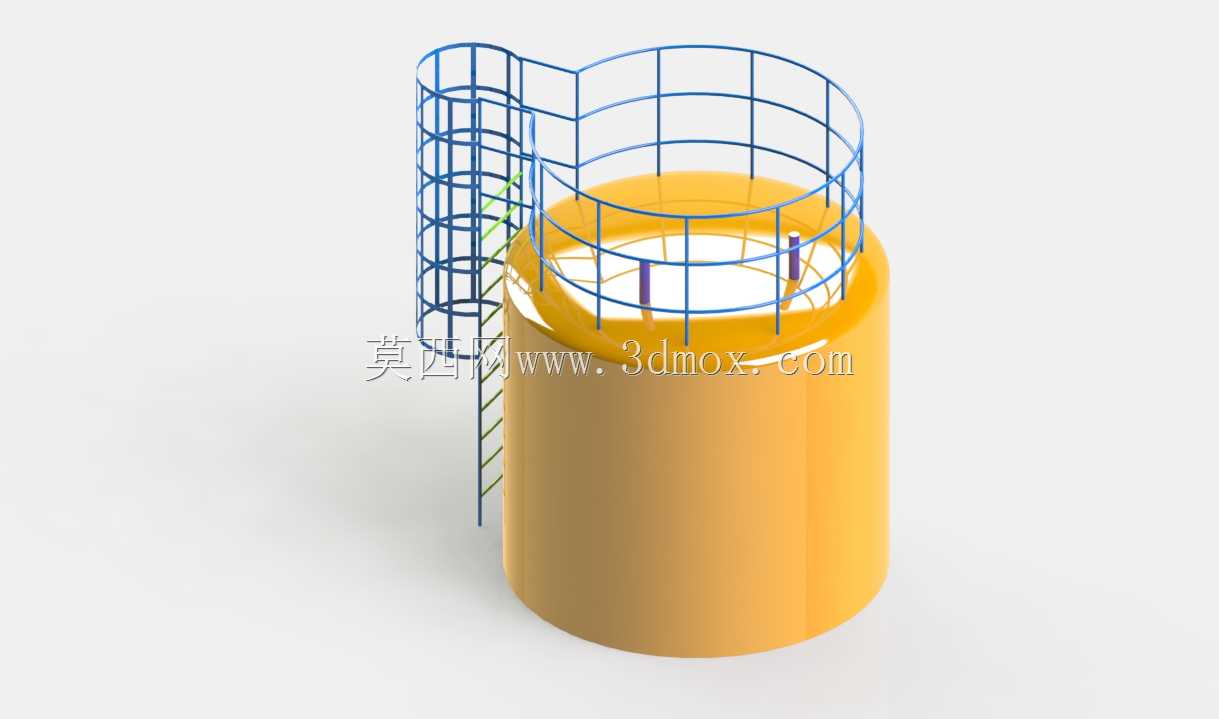

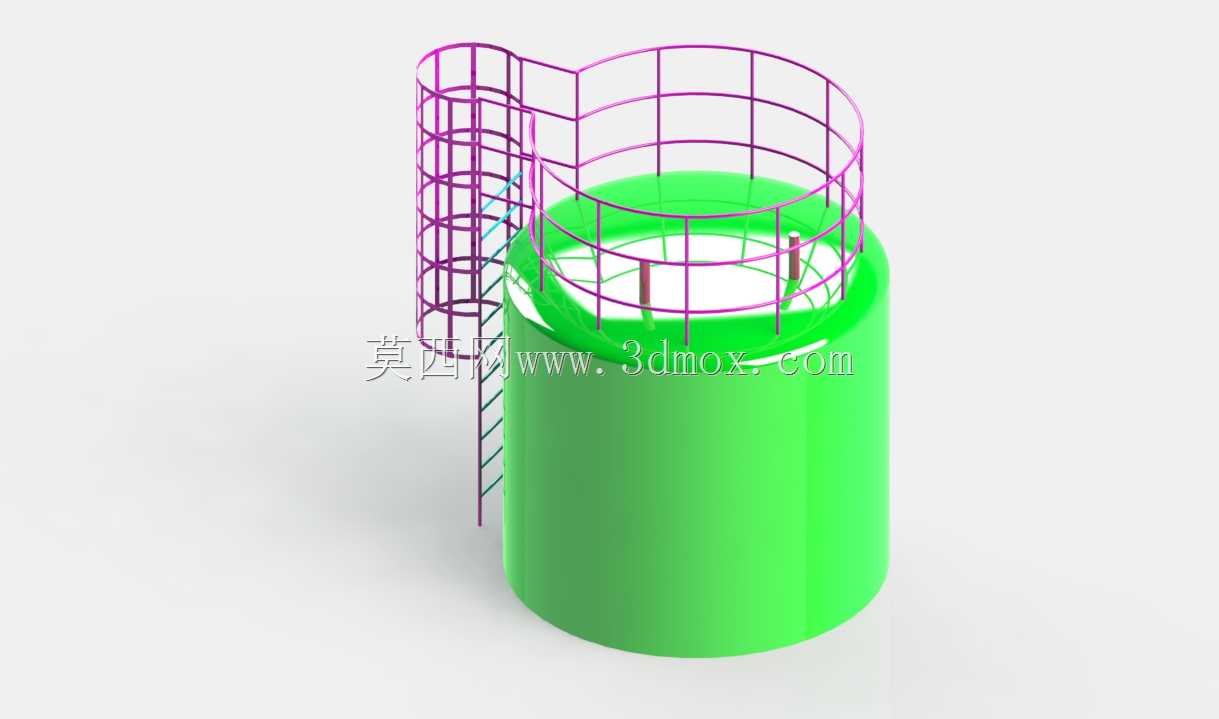

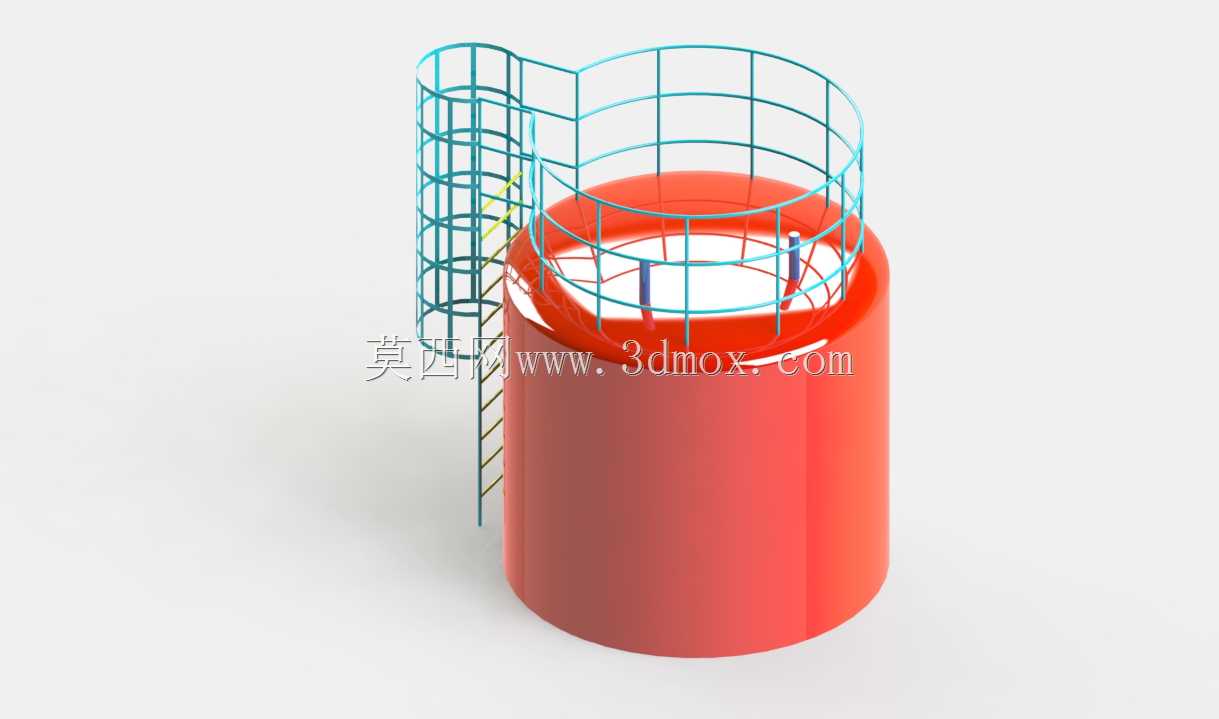

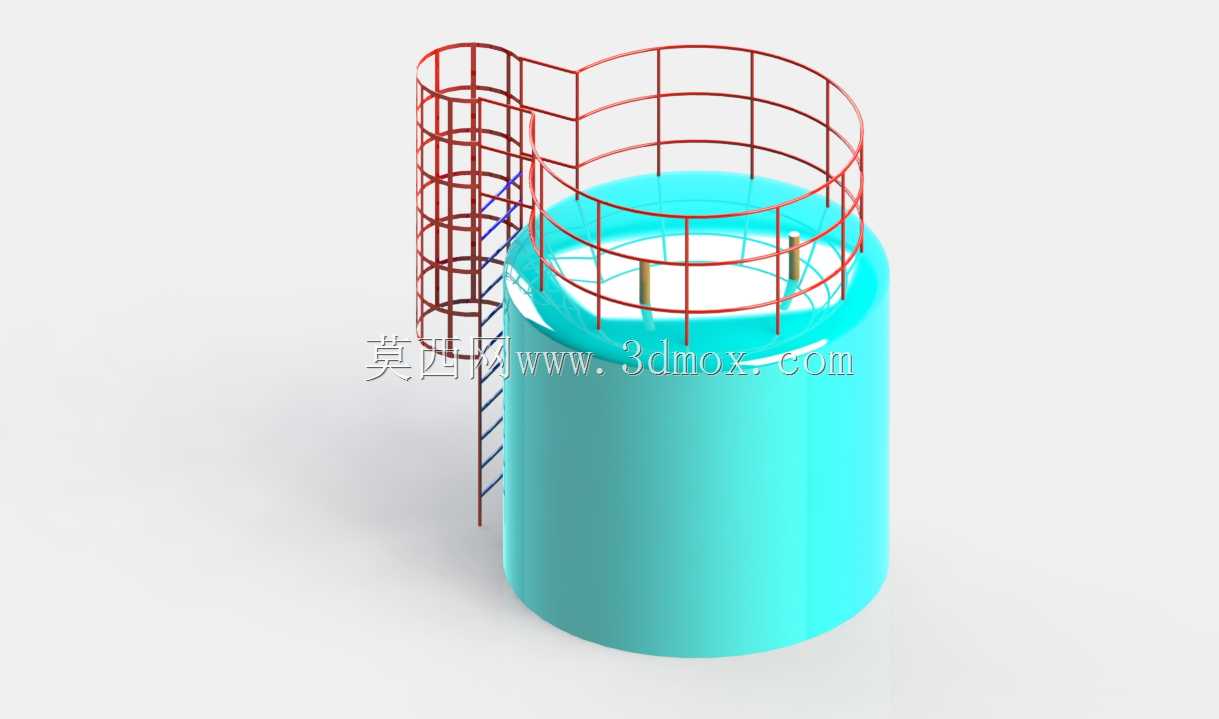

　　在化工、食品加工、市政水处理、粮油储运等多个工业场景中，立式圆柱形贮槽是应用范围极广的静设备类型，这类设备主要承担液态、粉状或颗粒状物料的中转存储、缓存调配功能，是生产流程衔接、物料库存管理环节不可或缺的核心容器类设施。本次呈现的立式贮槽三维结构，采用了工业领域最常用的等直径圆柱筒体设计，这类筒体结构在相同容积下耗材用量最低，同时筒体环向应力分布均匀，承压稳定性优于方形或异形罐体，适配常压或微压工况下的物料存储需求。

　　从结构设计逻辑来看，该贮槽的核心承载部分为直立圆柱筒体，筒体底部采用平底结构设计，这种结构的优势在于安装时不需要复杂的鞍座或裙座支撑，仅需在硬化的混凝土地面做预埋找平处理即可完成安装固定，安装边界要求低，适合厂区内地面平整的室内外储料区布设，同时平底结构排料残留少，配合底部侧壁设置的排料口可以实现接近完全的物料排空，减少物料残留带来的交叉污染或物料浪费问题。筒体顶部采用平盖加环形加强筋的结构，相比拱顶结构加工难度更低，顶部预留的操作口可以满足人工进入罐体内部检修、清洁的作业需求，日常生产中也可通过操作口完成物料取样、液位检测元件的安装调试。

　　外置直爬梯与顶部环形护栏是该贮槽的核心附属安全结构，爬梯沿筒体侧壁垂直布设，梯步采用等间距防滑圆钢设计，每一级梯步的间距控制在300mm，符合工业登高作业的步距要求，爬梯与筒体侧壁之间预留150mm的握持间隙，方便作业人员攀爬时手脚配合发力，爬梯中段设置的护笼结构（图中可见环形护圈与竖向连杆）可以对攀爬人员形成侧向防护，避免高空坠落风险，护笼的竖向连杆间距不大于300mm，环形护圈间距不大于900mm，完全满足工业防护栏杆的安全设计规范。爬梯顶端直接延伸至顶部操作平台区域，与顶部护栏形成无缝衔接，作业人员登顶后可以直接进入护栏围护的安全操作区，不存在临边无防护的风险段。

　　顶部环形护栏采用双横杆加竖向立杆的结构形式，底部设置100mm高的挡脚板，避免工具、杂物从顶部操作区坠落伤人，护栏高度设置为1200mm，横杆分为上下两层，上层横杆高度1200mm，中层横杆高度600mm，竖向立杆间距不大于1000mm，整个护栏围护范围覆盖顶部所有操作口、人孔的周边区域，作业人员在顶部进行检维修、液位观测、阀门操作时，全程处于护栏的防护范围内。护栏与爬梯均采用与罐体同材质的型材焊接固定，连接位置做加强筋板处理，避免长期使用后连接焊缝开裂引发结构失稳。

　　从安装边界维度考量，该类立式贮槽的布设需要预留足够的周边操作空间，爬梯侧需要预留至少800mm的通行与攀爬空间，方便作业人员上下及应急疏散，罐体其余侧壁需要预留至少600mm的检修通道，满足日常巡检、管道连接、阀门操作的空间需求。罐体基础需要根据满载总重量做承载力核算，地面平整度误差控制在5mm/m以内，避免罐体安装后出现倾斜导致局部应力集中，影响筒体焊缝的长期密封性。筒体侧壁可根据实际工艺需求预留进料口、溢流口、液位计接口、温度检测接口等工艺管口，管口的方位可根据厂区管道走向灵活调整，三维模型中预留了管口方位的调整基准，方便设计人员根据实际项目需求做参数化修改。

　　在实际工程应用中，这类贮槽的材质可根据存储物料的特性选择，存储普通水基物料可采用Q235碳钢做防腐处理，存储腐蚀性物料可采用304或316L不锈钢材质，存储食用油、饮用水等卫生级物料时需要对内表面做抛光处理，焊缝做磨平钝化处理，满足食品卫生级要求。爬梯与护栏的材质通常与罐体保持一致，避免不同材质接触引发电化学腐蚀，延长整体结构的使用寿命。该三维结构完整还原了贮槽本体、爬梯、护笼、顶部护栏的所有连接细节与尺寸比例，结构设计人员可以直接在此基础上调整筒体直径、高度、壁厚参数，适配不同容积的存储需求，也可以根据项目实际的安全规范要求调整护栏高度、爬梯宽度、护笼尺寸等参数，大幅缩短同类设备的三维建模周期，为后续的工程出图、应力校核、安装模拟提供准确的结构基础。
