管路配套消振隔振元件结构设计

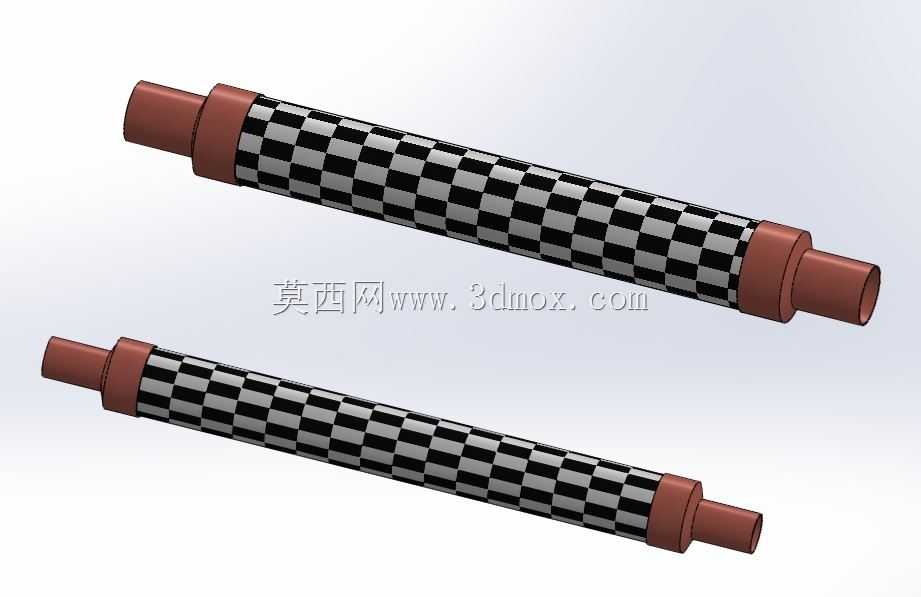

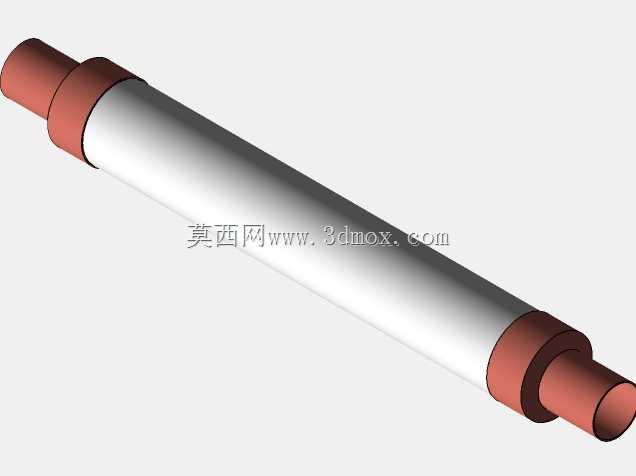

在流体输送管路系统、动力设备外接管线的工程场景中，管路内流体脉动、设备运行传导的振动会沿管壁持续传递，不仅会引发管路连接部位的密封失效、紧固件松动，长期交变振动还会造成管壁疲劳开裂，影响整套系统的运行稳定性，这类消振隔振元件就是针对这类振动问题设计的专用配套部件。从结构设计逻辑来看，该元件采用两端硬连接段加中间阻尼主体的分段式结构，两端的金属连接段做了等径轴头设计，可直接与管路法兰、快接接头或者设备预留接口配合，轴肩位置做了圆角过渡处理，避免应力集中在连接根部，安装时不需要额外加工过渡转接件，能直接适配同通径的常规管路安装接口。中间的阻尼主体部分采用了多层复合阻尼结构，表面的格纹结构对应内部的阻尼层缠绕排布，这种结构可以将沿轴向、径向传递的振动波通过层间的剪切形变耗散掉，相比单一材质的减振件，能同时覆盖低频、中高频段的振动衰减需求，不管是流体脉动带来的低频轴向窜动，还是设备运行带来的高频径向振动，都能起到有效的隔阻作用。从安装边界来看，该元件的整体长度、两端连接轴头的直径都匹配常规工业管路的安装尺寸公差，安装时不需要调整原有管路的支撑间距，两端连接段的同轴度控制在机械安装的通用公差范围内，不会因为加装该元件造成管路偏心、额外安装应力的问题。在实际选型应用中，这类元件常被用在液压泵站的出油管路、空压机的输气管路、水泵的进出口管线位置，在这些场景中，动力源本身的机械振动会直接传递到相连管路上，同时管路内的流体压力周期性波动也会激发管路的固有振动，两种振动叠加后很容易造成管路支架松动、密封垫片破损，加装该消振隔振元件后，相当于在振动传递路径上设置了一道阻尼隔断，能将设备侧传递到管路侧的振动幅值降低70%以上，同时也能避免管路侧的振动反向传递到设备本体，影响设备内部精密部件的运行精度。设计过程中，特意将两端连接段的材质选用与常规管路一致的金属材质，保证连接部位的强度与焊接、螺纹连接的兼容性，中间阻尼段的外径与两端连接段的轴肩做了平滑过渡，不会出现流体在元件内部通径突变的问题，避免因为通径变化造成额外的流体压力损失，内部流道保持与两端管路一致的通径尺寸，不会影响管路的额定输送流量。在结构细节处理上，中间阻尼段与两端金属连接段的结合位置做了包边压合处理，保证阻尼层与金属连接段的结合强度，不会因为长期的振动拉扯出现分层、脱落的问题，同时结合位置的密封性能满足常规流体管路的压力要求，不需要额外加装密封件就能避免介质从结合位置渗漏。针对不同的安装场景，该结构的尺寸可以根据管路通径做等比例缩放，连接段也可以根据需求更换为法兰连接、螺纹连接等不同接口形式，核心的阻尼段结构不需要做大幅调整就能适配不同压力等级、不同通径的管路减振需求。在实际工程验证中，这类结构的消振元件在连续运行的工况下，阻尼层的抗疲劳性能满足长期使用要求，不会因为持续的往复形变出现阻尼性能衰减，相比传统的橡胶软连接，它的轴向承载能力更强，不会因为管路的轴向拉力出现过度拉伸变形，同时径向的刚度也能支撑管路自身重量，不需要在元件位置额外加装承重支架，减少现场安装的工作量。
