金属板材90度直角连接角压工装结构

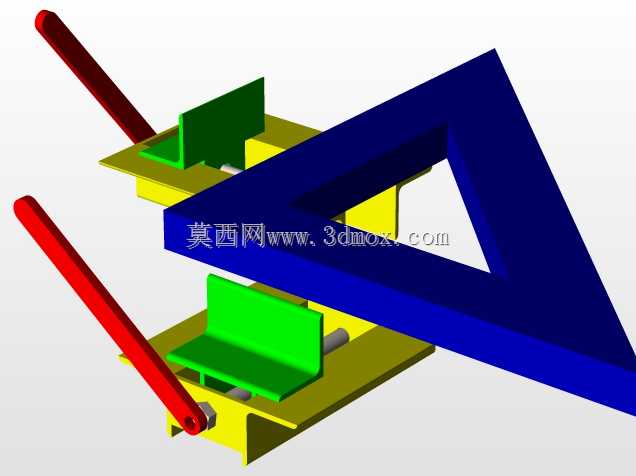

在钣金加工、金属框架拼接的现场作业场景里，经常会遇到需要将两块金属型材或板材拼接成90度直角的工况，比如小型设备机架的角部固定、薄钢板箱体的边角拼接、五金支架的直角组对，这类作业如果单纯依靠人工对齐后焊接或者螺栓固定，很容易出现角度偏差、拼接面贴合不紧密的问题，后续还需要反复调校角度，既耽误工时也很难保证批量加工的一致性。这款角压结构就是针对这类直角拼接作业设计的专用工装，作业时可以先将待拼接的两块板材分别卡入上下两个带定位挡边的工位槽内，绿色的定位挡边会牢牢抵住板材的侧边，保证两块板材的拼接边刚好对齐成90度夹角，不会出现错位或者角度偏移的情况。

从结构设计来看，整体采用三角形的主体框架作为受力支撑，蓝色的三角框架结构本身具备极佳的结构稳定性，在施压过程中不会因为受力产生形变，能够长期保持施压角度的精度，不会因为反复使用出现角度偏差。两根红色的长操作杆采用杠杆式施力设计，作业人员只需要扳动操作杆，就可以通过内部的传动结构带动压合工位动作，将两块待拼接的板材牢牢压合在定位基准面上，不需要额外施加很大的手动力，就可以获得足够的压合力，保证拼接面完全贴合，不管是后续进行点焊固定、铆钉连接还是冲压咬口，都能保证拼接位置的角度精度和贴合度。

设计过程中特意将上下两个压合工位做了对称布局，既可以同时处理两组直角拼接工件，提升批量加工的效率，也可以根据不同厚度的板材调整工位的间隙，适配0.5mm到3mm厚度的常见冷轧钢板、铝合金板材的压合作业。黄色的底座部分采用槽钢结构作为承托基础，既保证了整体结构的刚性，也预留了安装孔位，可以直接将整个工装固定在工作台面上使用，避免作业过程中工装移位影响加工精度；底座上的导向轴结构可以保证压合动作始终沿垂直方向运行，不会出现压头偏斜导致的板材压伤或者角度错位问题。

在实际安装使用时，需要注意工装的安装边界：整体底座的安装孔位间距适配常规的钳工工作台T型槽间距，固定时需要保证三角支撑框架的直角基准面与工作台边缘保持平行，这样上下料的时候操作人员可以更方便地取放工件；操作杆的活动范围内不要堆放其他工具或者工件，避免扳动操作杆时出现干涉。日常维护时只需要定期给导向轴位置添加少量润滑脂，保证压合动作顺畅即可，三角主体框架因为是一体式的受力结构，不需要额外的调校，长期使用也能保持90度的角度精度，相比传统的人工对齐靠模作业，使用这款角压工装可以将直角拼接的作业效率提升三倍以上，同时角度误差可以控制在0.2度以内，完全满足小型金属框架、钣金箱体、五金支架类产品的加工精度要求。

针对不同的作业场景，这款工装还可以适配不同的压合头：如果是需要做冲压咬口的无焊接拼接，可以更换带咬口齿形的压头，在压合的同时直接完成板材角部的咬口固定，不需要额外的焊接或者铆钉连接；如果是做焊接前的定位固定，可以更换平面压头，压合后直接在拼接缝隙处进行点焊，完成后松开压杆就可以取出工件，不需要额外的夹具固定。整个结构没有复杂的传动部件，加工制造的难度很低，普通的机加工车间就可以按照结构完成自制，后期的维护成本也极低，非常适合小型钣金加工厂、五金制品作坊、设备维修车间这类需要频繁做直角拼接作业的场景使用，能够有效降低人工对齐的劳动强度，减少因为角度偏差产生的返工废料。
