浸没式双筒WILO泵安装机架结构设计

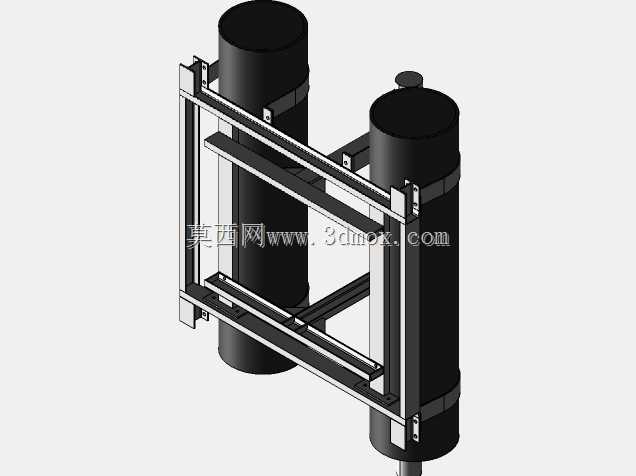

　　在市政水处理、工业循环水场站、雨洪调蓄池的水下泵送场景里，常规立式泵的岸上安装方式往往受池壁结构、占地空间限制，而浸没式安装的泵组需要可靠的承载机架来适配池内安装边界，这套双筒泵安装机架的三维结构，正是针对这类水下作业场景做的适配设计。从实际使用场景来看，这类泵驳结构主要用于敞口或半封闭的水池内部，两台泵体沿机架纵向平行布置，整体机架通过侧边的安装耳板直接固定在池壁预埋的承重基面上，不需要额外搭建底部支撑平台，能有效规避池底淤积杂物对泵体进水口的堵塞风险，同时双泵并联的布置方式可以实现一用一备的运行逻辑，在单台泵检修时不需要排空池内水体，就能通过机架预留的操作空间完成泵体提吊维护，大幅降低场站运维的停水周期。从功能特性上看，

　　机架整体采用型材拼接的框架式结构，上下两层横向围框分别对应泵体的上部吊装位和下部固定位，每台泵体通过两道环形抱箍与机架竖梁连接，抱箍与竖梁之间采用可调式螺栓连接，能根据泵体实际外径微调抱紧间隙，适配同系列不同功率段的泵体安装需求；框架侧边预留的滑动导轨结构，可配合池顶的提吊设备实现泵体沿导轨垂直升降，避免泵体下放过程中与池壁、管道发生碰撞，导轨的导向面做了加宽处理，即使在水体波动导致泵体小幅晃动时，也能保证升降过程的顺畅，不会出现卡滞问题。设计思路上，这套结构没有采用一体化焊接的重型机架，而是选用标准化型材做栓接拼接，一方面是考虑到池内安装空间受限，整体焊接的机架无法通过池壁人孔送入作业面，拆分式的栓接结构可以在池内完成组装，

　　降低安装阶段的吊装难度；另一方面，栓接结构的型材件如果出现水下腐蚀，可以单独更换受损杆件，不需要整体报废机架，降低长期运维的备件成本。机架的受力点做了针对性加强，上部与池壁连接的安装耳板采用加厚板材，与竖梁的连接位置增加了三角筋板，能承受两台泵体满水状态下的总重量，同时抵消泵体运行时产生的径向振动，避免振动传递到池壁导致预埋螺栓松动。从安装边界来看，机架整体的横向宽度适配常规水池的池壁间距，安装后泵体与池壁的预留间隙满足进水水流的流道要求，不会出现进水侧流道过窄导致的气蚀问题；下部框架的离地高度根据池底淤积厚度的常规设计值预留，保证泵体进水口距离池底有足够的高度，既避免吸入池底沉积的泥沙杂物，

　　又能保证最低运行水位时泵体完全浸没在水体中，不会出现干烧损坏。框架的竖向高度根据泵体的长度匹配，保证泵体的出水法兰位置刚好对接池壁预留的穿墙管道接口，不需要额外加装过长的连接管道，减少管路沿程损失。在细节处理上，抱箍内侧预留了橡胶衬垫的安装槽，安装时加装橡胶衬垫既能缓冲泵体运行的振动，又能避免金属抱箍长期抱紧泵体外壁导致的电化学腐蚀；所有栓接位置的螺栓都采用防松设计，避免水下长期水流冲击导致螺栓脱落；框架的所有型材端面都做了封堵处理，避免水体进入型材内部造成内部腐蚀，延长机架的整体使用寿命。这类结构在实际选型时，需要根据配套泵体的实际重量、池深尺寸、池壁承重能力调整型材的截面规格，抱箍的位置也要对应泵体的加强筋位置设置，避免抱紧力作用在泵体的薄壁壳体上导致壳体变形。双泵平行布置的间距也经过流场仿真验证，运行时两台泵的进水流场不会互相干扰，保证单台泵运行时的流量参数符合设计要求，不会出现抢水导致的效率下降问题。
