展会用模块化金属框架棚结构设计

　　做了快十年的会展配套结构设计，这类金属棚架的需求其实一直很稳定，尤其是户外临展、市集展位、工业临时作业点位的搭建场景里，这类框架结构的实用性远高于很多花哨的定制展具。很多刚入行的设计师做这类结构的时候，总想着加复杂的装饰造型，忽略了临建设施最核心的几个要求：运输堆叠便利性、现场无焊接快装能力、抗侧倾稳定性，还有不同场地的边界适配性。

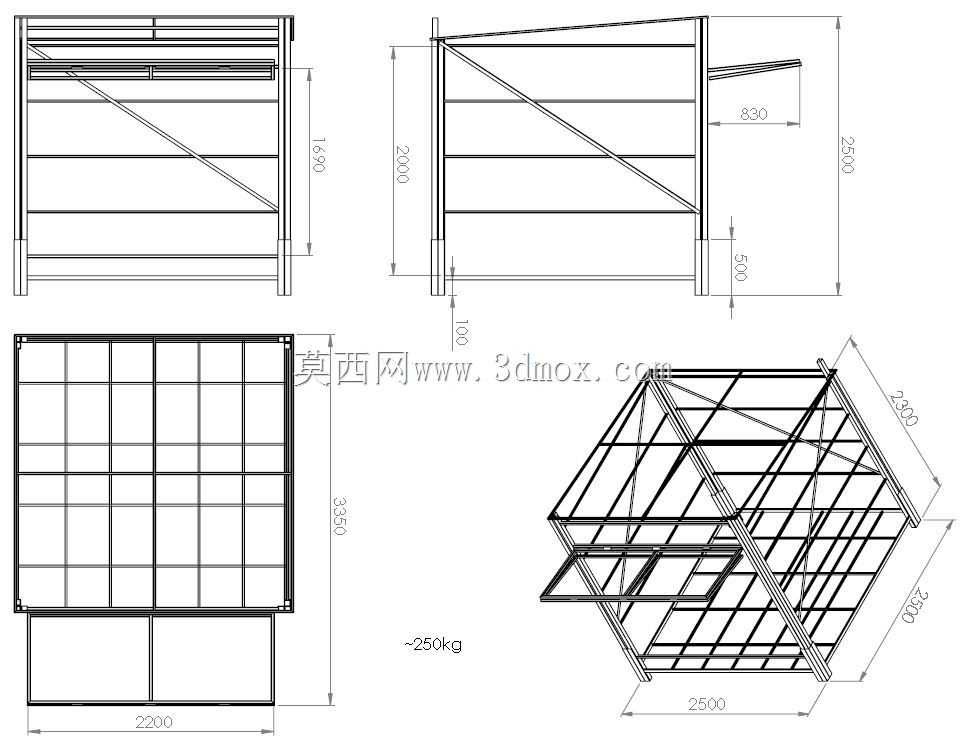

　　这次做的这款金属棚框架，首先把安装边界卡死在2500mm×2500mm×2500mm的立方体空间里，这个尺寸不是随便定的——常规标准展位的单格面宽就是3米以内，留500mm的侧边操作间隙，不管是在会展中心的标准展位区，还是户外市集的硬化铺装场地，都不会出现超出划定展位红线的问题，高度控制在2.5米，也刚好避开大部分场馆的消防喷淋、照明桥架的最低安装高度，不用额外做报备审批的特殊结构验算。

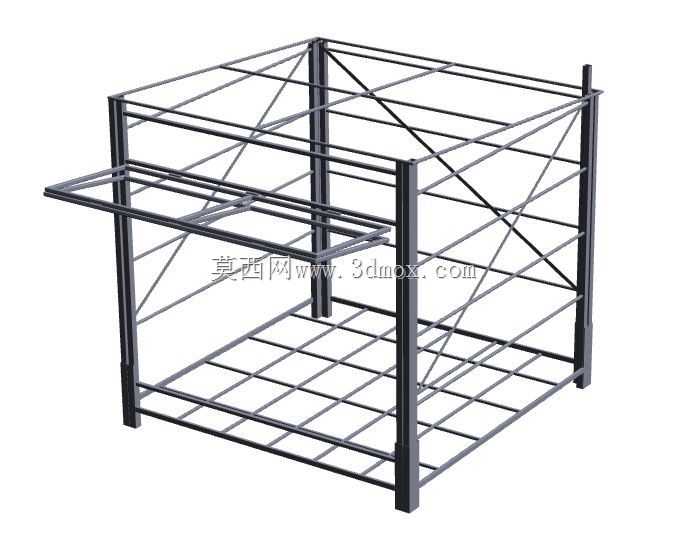

　　结构选型上没有用方管满焊的整体框架，而是全部采用可拆分的杆件设计，竖向主承力柱用加厚矩形钢管，横向的分层连接杆件和斜向支撑都做了插接式的快装接口，现场搭建的时候不需要焊接设备，两个人配合用配套的销钉紧固件就能完成整架拼装，单组框架的搭建时间能控制在40分钟以内，拆完之后所有杆件可以打捆堆叠，单车的运输装载量比整体焊接的棚架高3倍以上，非常适合巡展类项目反复转场使用。

　　斜向支撑的布置是设计里花了比较多心思的部分，没有在四个立面全铺满斜撑，而是在两个相邻立面设置交叉斜拉筋，另外两个立面预留出展位的出入口和展品展示面，既保证了框架整体的抗风、抗侧推能力——户外使用的时候能扛住6级以内的阵风不会出现侧翻变形，又不会把展位的可视面全部挡住，不管是贴宣传画面还是挂展品、装照明灯具，都有足够的操作空间。框架的分层横杆做了两档高度预留，下层的网格栅平面距离地面300mm，既可以做展品的低位陈列台，也能临时堆放宣传物料、参展人员的随身物品，避免直接接触地面的潮气；中层的挑出平台是专门设计的延伸结构，从主框架侧面挑出800mm宽度，刚好可以做接待台的支撑框架，上面铺上台面板就能直接使用，不用额外单独配置接待桌，减少了展具的运输品类。

　　很多同类棚架在实际使用里最容易出问题的就是柱脚位置，这次设计的时候在每根竖向柱的底部都加了100mm×100mm的方形承重底板，底板上预留了膨胀螺栓固定孔，在硬化地面安装的时候可以打膨胀螺丝做硬连接，如果是草地、铺装砖这类没法打膨胀螺栓的场地，也可以在底板上压配重块，不会因为人员倚靠、挂装物料偏重就出现框架倾斜。顶部的框架杆件全部做了等间距的网格排布，不管是搭遮阳篷布、装防雨顶，还是挂射灯、横幅，都能找到合适的固定点位，不用额外在杆件上钻孔打眼，反复拆装也不会破坏主结构的防腐涂层。

　　从实际落地的反馈来看，这类框架除了展会展位的使用场景，很多工厂的临时物料存放区、户外施工的临时工具棚、商业活动的临时售卖亭框架，都能直接适配，因为所有杆件都是标准化尺寸，单根杆件出现变形损坏的时候，直接更换同规格的备件就行，不用整架报废，后期的维护成本非常低。设计的时候特意把所有连接节点的公差控制在1mm以内，不同批次生产的杆件都能通用互换，不会出现某一批次的配件装不上的问题，对于长期做展具租赁的商家来说，这点能省掉非常多的现场调试麻烦。

　　另外在结构受力验算的时候，特意考虑了顶部挂装荷载和侧面风荷载的组合工况，主框架的杆件壁厚选型是按照顶部均布荷载50kg/㎡、侧面水平推力100N/㎡来选的，正常使用情况下，不管是顶部挂装饰灯串、宣传吊旗，还是侧面贴KT板画面，都不会出现杆件挠曲变形的问题。框架的所有金属杆件表面都做了静电喷塑处理，耐磨不容易掉漆，反复拆装运输的磕碰也不容易出现锈迹，户外短期使用不用做额外的防腐处理，用完之后擦干净就能入库存储，下次搭建直接拿出来用就行。
