C型框架手动螺旋压紧T型工装夹具

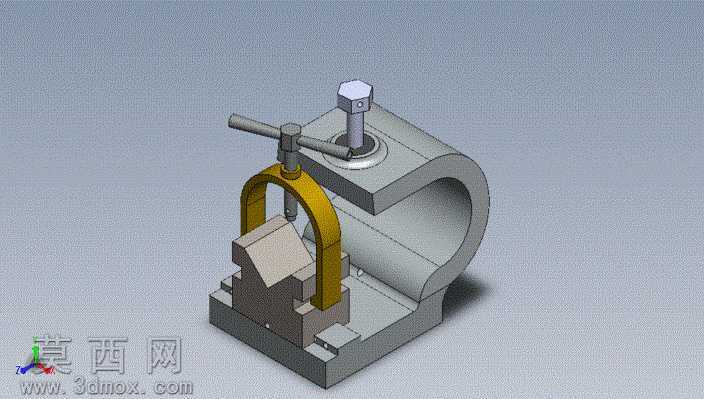

本模型为手动螺旋压紧式T型工装夹具，采用SolidWorks进行全参数化三维建模，整体结构遵循机械加工工装的实用化设计逻辑，建模过程中对每一处装配配合关系进行了严谨定义，确保各活动部件可实现符合实际工况的运动模拟。模型整体采用C型开式框架作为主体承载结构，框架部分通过拉伸、切除、圆角等基础特征组合构建，材质设定为灰铸铁，赋予其哑光深灰的金属质感，模拟铸造工装基座的厚重稳定特性，能够承受夹紧作业时的反向作用力而不发生形变。核心夹紧单元采用螺旋传动结构，顶部设置带六角头的调节螺杆，搭配横向操作手柄，建模时还原了螺杆的梯形螺纹牙型细节，手柄与螺杆的连接部位做了限位结构设计，转动手柄时可带动螺杆实现竖直方向的进给运动，螺杆下端连接弧形压紧架，压紧架采用黄铜材质设定，赋予其醒目的金黄色金属外观，与基座的铸铁质感形成明确区分，弧形架两端设置定位销轴，可沿基座两侧的导向槽做随动升降，保证压紧过程中施力方向始终垂直于工件定位面。工件定位区域设置了带V型定位槽的定位块，定位块通过沉头螺钉与基座固定连接，可适配不同规格的轴类、块状工件的定位需求，定位块旁设置可调式侧向挡块，可根据工件尺寸调整定位位置，提升夹具的适配范围。渲染阶段采用工作室级别的环境光照设置，添加了柔和的地面阴影效果，对金属部件的反光度、粗糙度参数进行了反复调试，铸铁基座设置较低的反光度与较高的粗糙度，还原铸造表面的哑光质感，黄铜压紧架设置适中的反光度，凸显金属材质的温润光泽，螺杆与操作手柄部分设置镀铬钢材的材质参数，赋予其高亮的金属反光效果，不同材质的区分让模型的结构层次更加清晰直观。设计过程中充分考虑了手动夹具的操作便利性，操作手柄的长度经过力矩核算，确保操作人员无需借助额外工具即可施加足够的夹紧力，C型框架的开口尺寸与开合深度经过合理规划，既保证了足够的工件装拆空间，又控制了夹具整体的体积与重量，兼顾实用性与轻量化需求，各部件的连接位置均做了圆角过渡处理，避免应力集中的同时也消除了加工与使用过程中的锐边安全隐患，整体结构紧凑、受力合理，可直接用于机械加工教学演示、工装设计参考以及非标工装方案的快速改型设计。
