C型框架手动螺旋夹紧工装结构

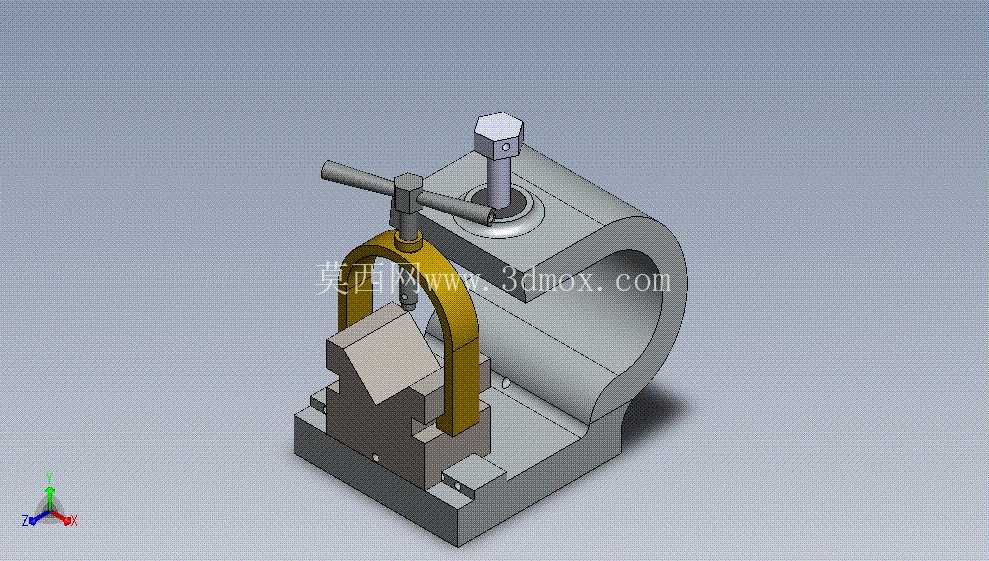

　　这款手动夹紧结构在小件机加工、钳工修配、样件试制场景中应用十分广泛，区别于气动、液压类夹紧装置，它不需要外接动力源，完全依靠手动操作即可完成工件的夹紧固定，在没有气源、电源的野外维修、临时装配场景下也能正常使用。从结构组成来看，它采用C型开放式框架作为主体承载结构，这种开口式的设计最大的优势是工件装卸的操作空间充足，不需要从框架端部穿入工件，可直接从侧面将待加工件放置到夹紧工位，对于异形件、带突出结构的非标零件适配性更好。底部的基座设置了定位槽结构，可配合工作台的T型槽使用螺栓完成整体固定，安装时不需要额外制作转接板，基座底面的平面度经过精加工处理，安装后能保证整体框架的垂直度，避免夹紧过程中出现受力偏斜的问题。

　　夹紧执行部分采用梯形螺纹传动副，相比普通三角螺纹，梯形螺纹的牙根强度更高，能承受更大的轴向夹紧力，同时具备一定的自锁性能，夹紧后不会因为加工过程中的振动出现松脱，不需要额外增加防松结构。顶部的操作杆采用可拆卸式设计，穿设在螺杆顶端的径向孔内，操作时可根据需要的夹紧力大小调整力臂长度，需要大夹紧力时可在操作杆端部加装套管增力，日常轻载夹紧时直接用手转动操作杆即可。夹紧压头部分做了圆弧过渡连接，和螺杆之间留有微小的活动间隙，夹紧时压头可以根据工件的上表面姿态自动微调角度，保证和工件表面完全贴合，避免点接触压伤工件表面，同时让夹紧力均匀分布在接触面上，不会因为局部应力过大导致薄壁工件变形。

　　V型定位块设置在基座的夹紧工位处，针对轴类、圆管类零件可以实现自动对中定位，不需要额外找正，更换平型垫块后也可装夹方块类零件，适配不同外形的工件装夹需求。整体框架采用一体式铸造成型后再做精加工处理，C型臂的截面做了加厚设计，在承受最大夹紧力时框架的开口变形量控制在极小范围内，保证装夹精度。设计过程中重点校核了螺杆的压杆稳定性、C型框架的弯曲强度以及螺纹副的接触强度，确保在额定夹紧力下所有部件都不会出现塑性变形。安装边界方面，基座的安装孔间距适配常规钳工台、铣床工作台的T型槽间距，整体高度控制在手动操作的舒适区间，操作人员站立操作时不需要过度抬臂即可转动操作杆，夹紧行程覆盖常规小件加工的装夹厚度范围，不需要频繁调整初始位置。

　　日常使用时只需要定期在螺纹副处涂抹润滑脂，清理螺杆和导向孔内的切屑即可，维护成本极低，在单件小批量生产、工装调试、零件修配环节，这种手动夹紧结构的使用频率远高于动力夹紧装置，它的结构简单可靠，故障点极少，不需要复杂的维护保养，对于加工节拍要求不高的场景十分适用。在划线工序中，它可以直接夹持工件完成划线操作，不会遮挡划线区域；在小型零件的钻孔、攻丝工序中，夹紧后不会出现工件移位的问题，保证加工位置精度；在焊接小件工装时，它可以快速固定焊件位置，不需要制作复杂的专用焊接工装，大幅缩短生产准备周期。
