多跨连拱式厂房钢结构承重框架设计

　　这套多跨连拱式钢结构框架，主要面向中小型工业厂房、仓储库房、露天作业遮蔽棚这类场景做结构承载设计，日常使用中需要同时覆盖屋面恒载、屋面活载、不同地区的风荷载与雪荷载组合，部分临靠作业区的跨段还要预留小型起重设备的悬挂荷载余量，避免后期加装工位吊、管线支架时出现结构承载力不足的问题。

　　设计阶段最先敲定的是柱网排布逻辑，沿厂房纵向每间隔6米设置一根等截面H型钢承重柱，柱脚采用外露式刚接设计，锚栓预埋深度需要结合场地地质承载力做调整，单根钢柱的截面高度控制在400毫米以内，既保证纵向抗侧移刚度满足规范要求，也不会占用过多车间内部的有效作业空间。横向方向采用五跨连续排布，每跨的净跨度控制在8米，跨间的主钢梁采用变截面H型钢，靠近柱端的梁高取600毫米，跨中位置梁高收至400毫米，在降低整体用钢量的同时，刚好匹配弯矩沿梁长的分布规律，减少不必要的材料冗余。

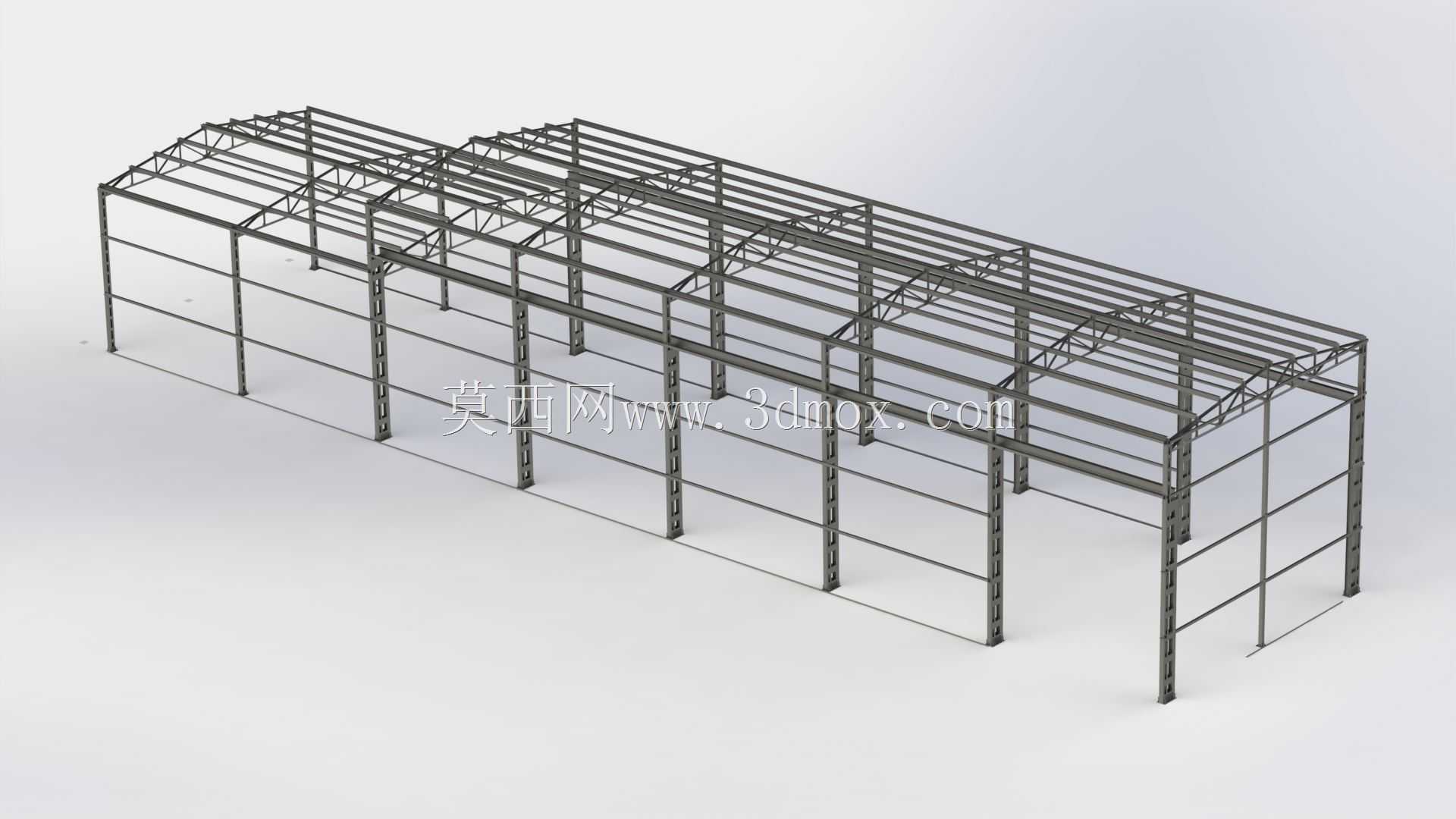

　　屋盖部分采用圆弧拱型桁架设计，每榀屋架的拱高取跨距的1/10，上弦杆采用双角钢拼接截面，下弦杆受拉采用单根等边角钢，腹杆按照受力大小区分截面规格，节点处采用节点板焊接连接，避免采用过多螺栓连接带来的安装间隙累积，保证屋架整体的几何精度。屋架上方沿纵向铺设C型冷弯薄壁檩条，檩条间距控制在1.2米，刚好匹配常规彩钢屋面板的安装模数，后期铺设屋面板时不需要额外裁切板材，能有效缩短现场施工周期。

　　横向柱间每隔三跨设置一道柱间支撑，采用交叉圆钢支撑设计，支撑张紧度通过端部的花篮螺栓调节，主要承担纵向水平荷载，包括纵向风载、地震作用下的水平剪力，避免框架在纵向出现失稳变形。每两榀屋架之间也设置了横向水平支撑与垂直支撑，在屋盖层形成封闭的刚性受力层，把局部荷载快速传递到相邻的承重柱上，避免单榀屋架出现过载变形。

　　安装边界方面，这套框架的总纵向长度为30米，横向总宽度为40米，檐口位置的净高度为6米，拱顶最高处的净高度为7.6米，现场安装时需要先复核柱脚预埋锚栓的定位偏差，单组锚栓的位置偏差不能超过5毫米，钢柱安装后的垂直度偏差要控制在柱高的1/1000以内，钢梁拼接时的对接焊缝需要达到二级焊缝质量要求，所有外露的钢构件表面都需要做抛丸除锈处理，除锈等级达到Sa2.5级后再喷涂防锈底漆与面漆，适配不同厂区的腐蚀环境使用需求。

　　实际使用过程中，这套框架的柱间预留空间足够布置常规的机加工工位、仓储货架、物料输送线，边跨位置可以直接预留门洞安装工业提升门，不需要额外对框架做开孔加固，屋架下弦预留的节点板可以直接用来悬挂照明管线、通风管道、消防喷淋管线，不需要后期在钢梁上额外焊接支架，避免对主体结构的受力性能造成破坏。针对不同地区的荷载差异，设计时也预留了构件替换余量，比如高风压地区可以适当加厚钢柱与钢梁的腹板厚度，高雪载区域可以加密檩条的排布间距，不需要调整整体的柱网与框架排布逻辑，适配不同地域的建设需求。
