壁挂式多握位家用引体向上训练架

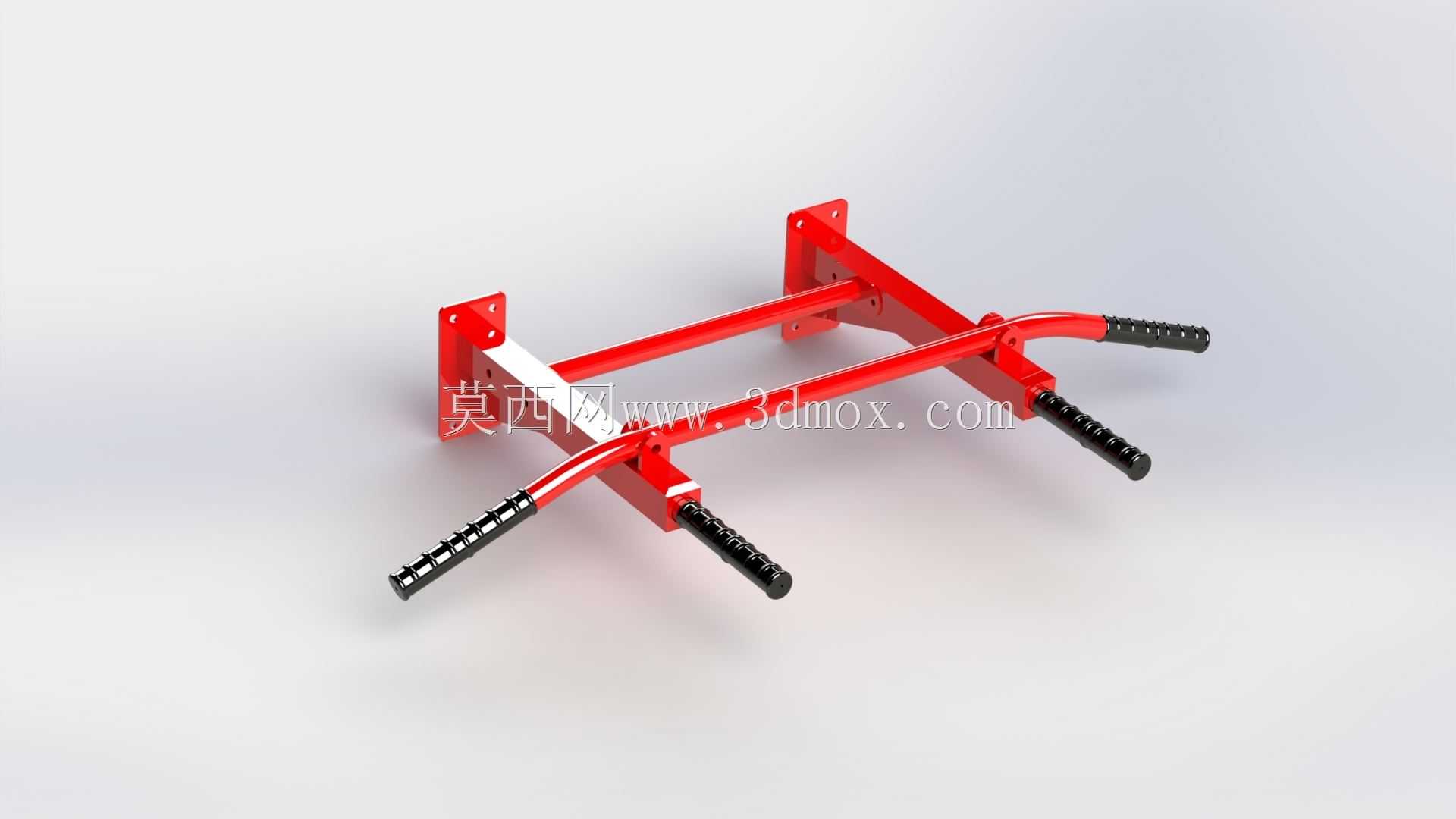

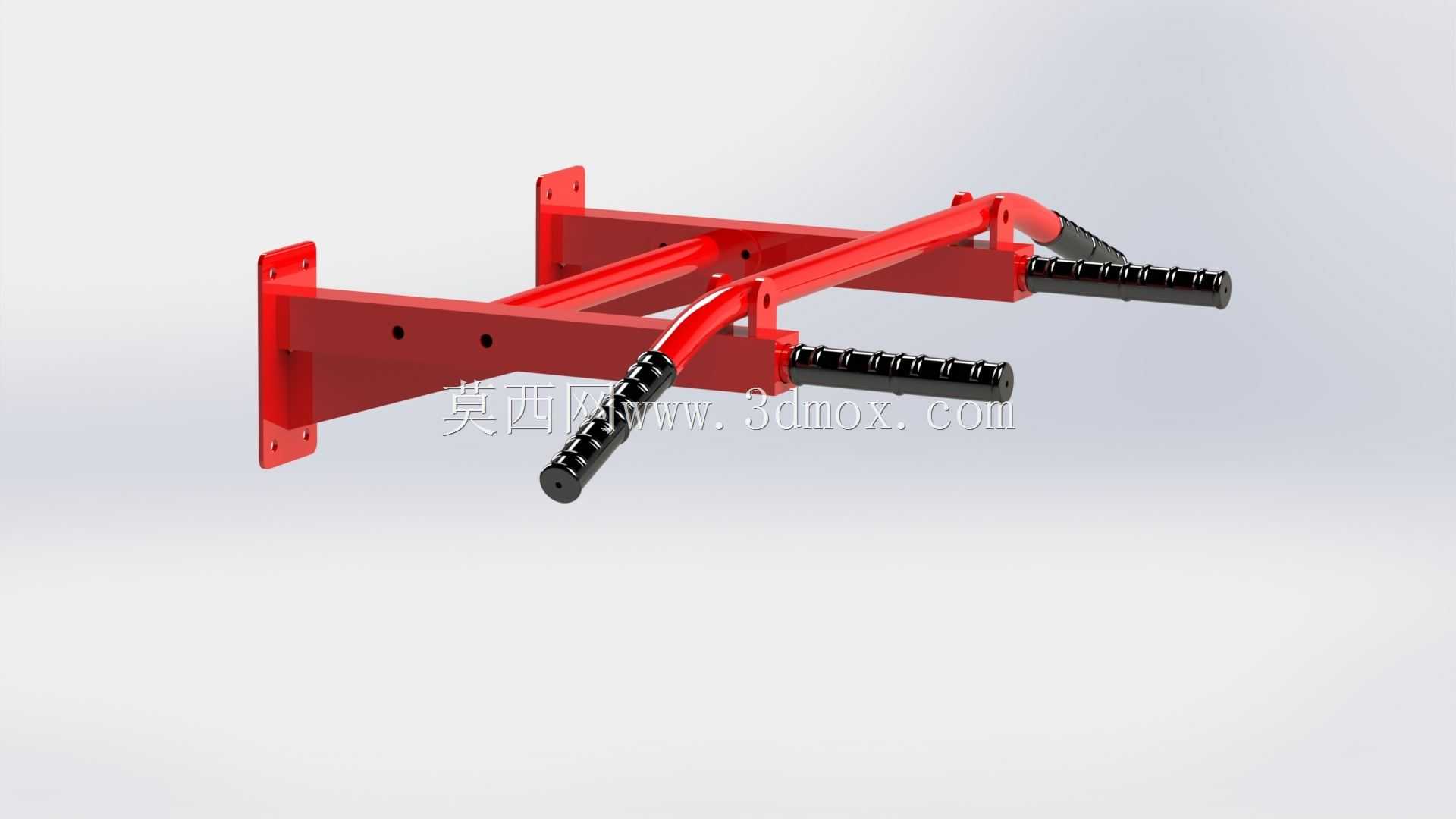

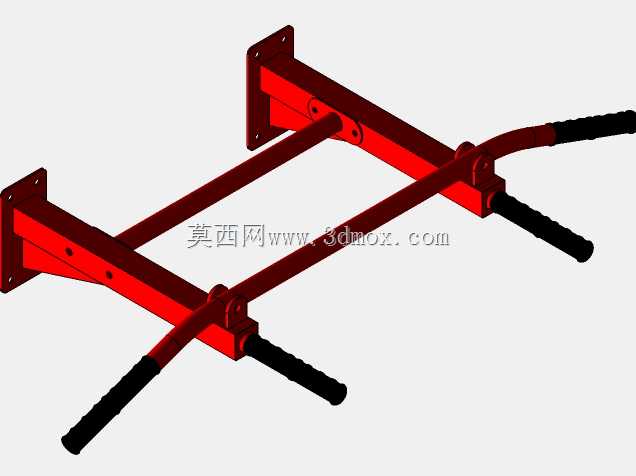

　　这款壁挂式引体向上训练架，核心应用场景覆盖家庭健身区、小型工作室、单位活动室等墙面可承重的室内空间，区别于落地式单杠占用地面面积的弊端，依托墙体承重实现零地面空间占用，适配层高2.2米以上的常规室内环境，安装完成后下方预留足够的垂吊活动空间，满足不同身高使用者的训练需求。从实际用途来看，该器械主要承担上肢拉力训练功能，可完成正握、反握、窄距、宽距、对握等多种握法的引体向上动作，针对性锻炼背阔肌、肱二头肌、斜方肌中下束及核心稳定肌群，也可搭配悬挂训练带、吊环等附件拓展悬垂举腿、弹力带辅助训练等更多动作，适配从入门健身爱好者到有长期训练基础人群的使用需求。产品功能特性上，主体采用方管焊接框架结构，靠墙侧设置两块带多组安装孔的固定翼板，

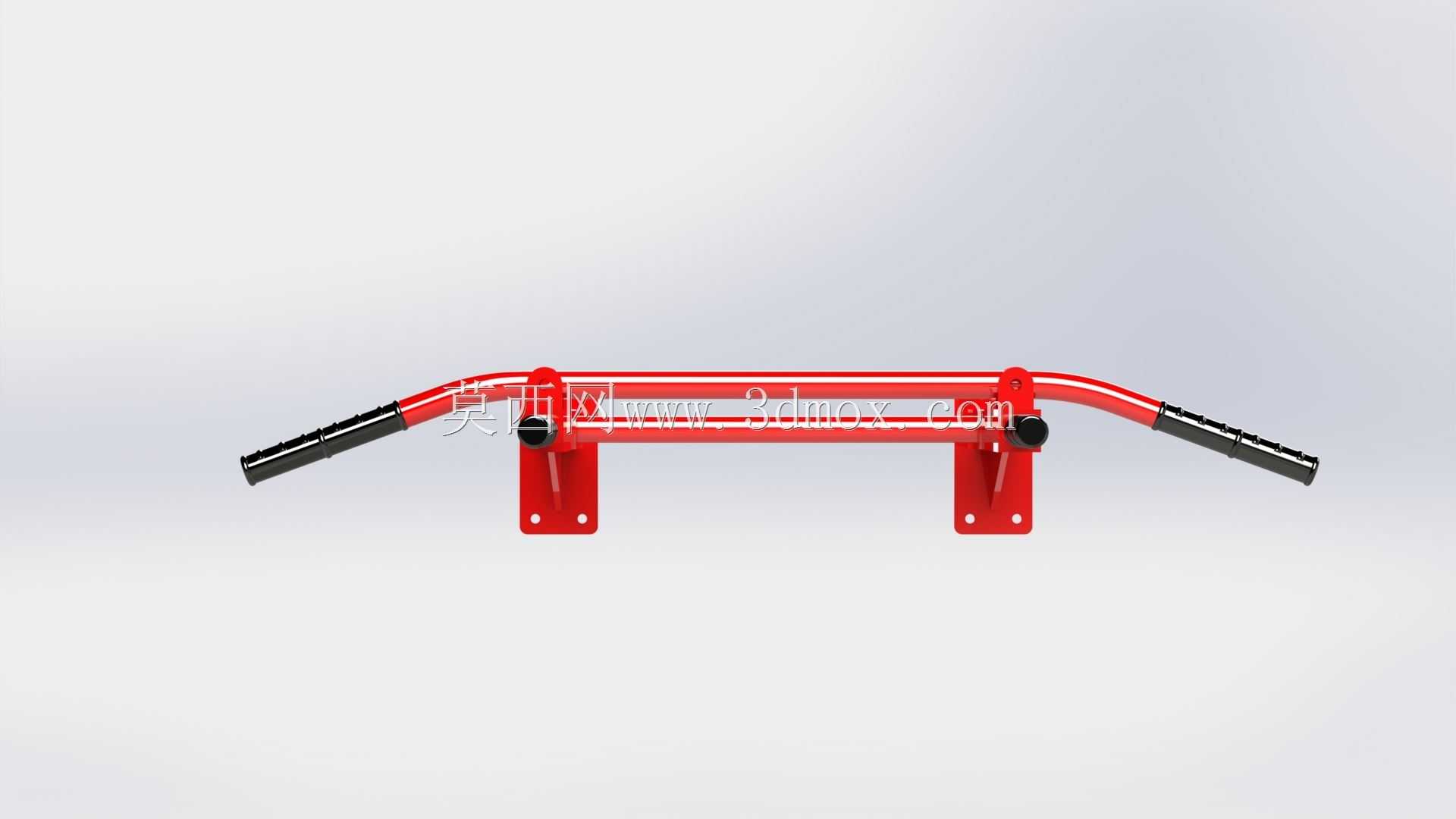

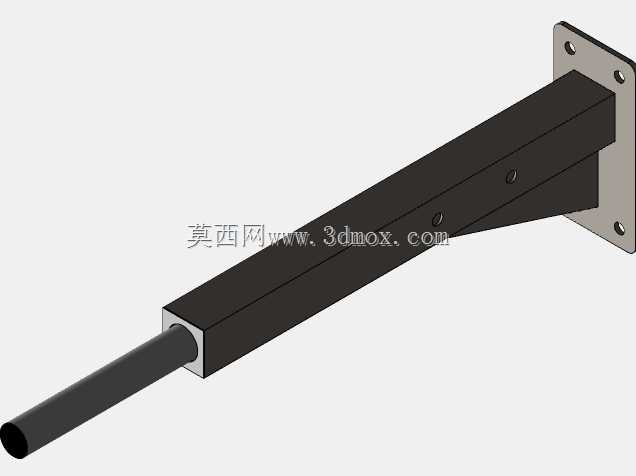

　　每块翼板预留四个螺栓安装位，可通过膨胀螺栓与混凝土实心墙体、承重砖混墙体可靠连接，避免安装在空心砖、轻质隔墙等非承重墙面带来的安全隐患；向外延伸的主承重梁采用斜向加强筋结构连接固定翼板与握持横梁，分散承重时的应力集中点，整体静态承重可满足常规成年人体重的训练载荷要求。握持区域设置三组不同角度的把手，两侧水平延伸的把手做防滑滚花纹理处理，表面包覆防滑耐磨的橡塑材质，避免训练时手汗打滑；中间两组斜向延伸的对握把手，适配中立握法的训练姿态，减少手腕关节的非自然扭转，降低训练损伤风险。从设计思路层面，建模阶段优先考虑安装边界与使用安全的匹配，固定翼板的安装孔位间距参考常规膨胀螺栓的安装操作空间预留，孔位边缘做倒角处理避免安装时划伤施工人员；

　　主框架的焊缝位置在建模时做连续焊缝的工艺预留，避免应力集中导致的框架变形；把手的握持直径参考成年男性手掌平均握持尺寸设定，握持长度满足双手同时放置的空间需求，相邻把手之间的间距避免训练时手臂磕碰框架。外形尺寸方面，固定翼板的总高度适配墙体安装时的竖向承重分布，横向总宽度满足宽距引体的握距需求，框架向外伸出墙面的距离经过反复校核，既保证训练时身体不会磕碰墙面，也不会因伸出过长导致力矩过大增加墙体载荷；把手的安装角度经过人体工学验证，斜向把手的倾斜角度匹配手臂自然下垂时的腕部姿态，水平把手的高度差适配不同握法的肩部姿态，减少训练时的关节代偿。建模过程中对各连接节点做了应力校核，固定翼板与主横梁的连接位置做加厚处理，

　　承受载荷时的形变控制在安全范围内，所有外露的金属边缘都做圆角钝化处理，避免训练过程中磕碰造成擦伤；把手的防滑套与金属管之间做过盈配合设计，长期使用不会出现防滑套转动、滑脱的问题，整体结构无多余突出部件，外观简洁利落，适配多数室内空间的装修风格。
