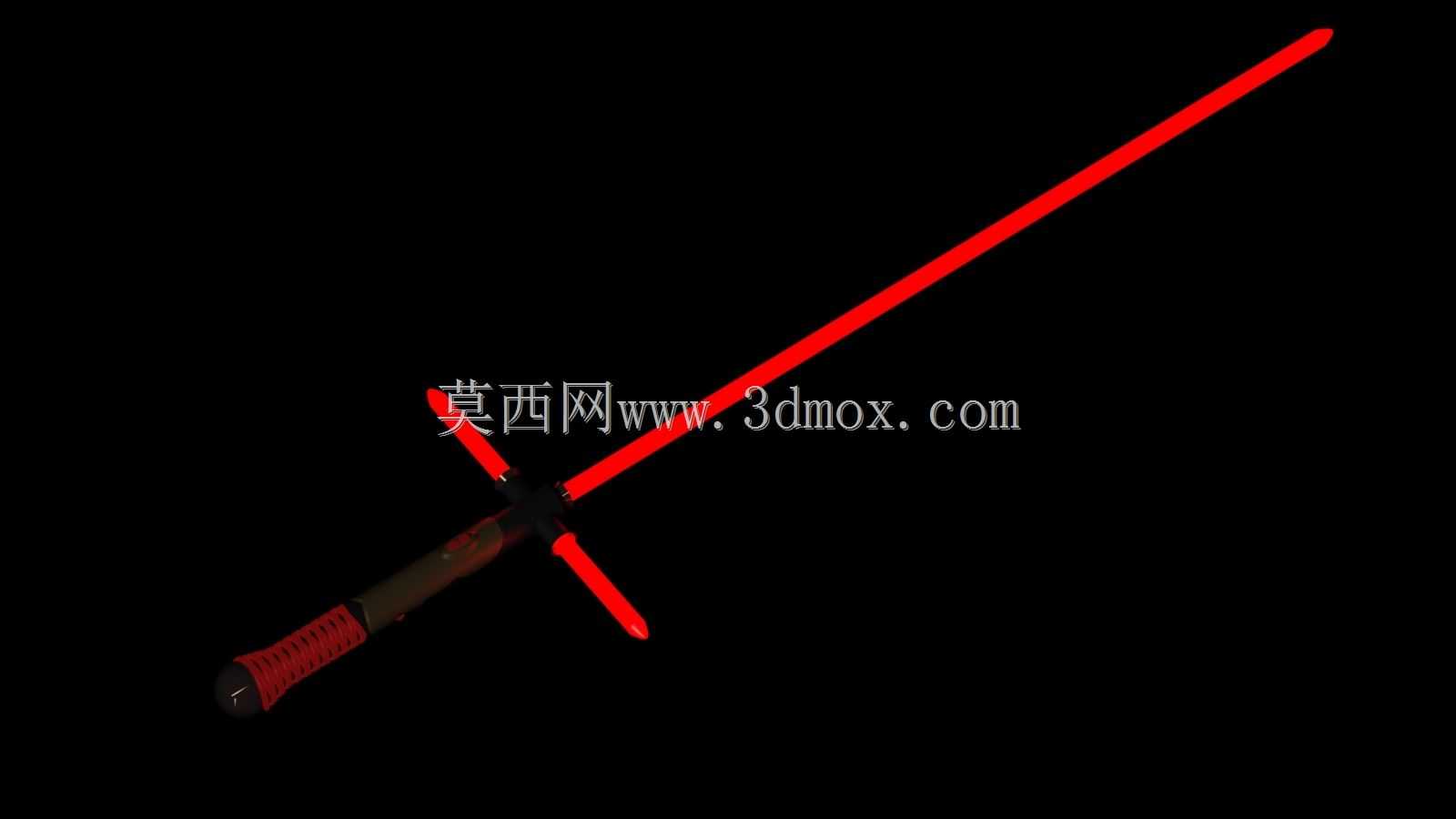

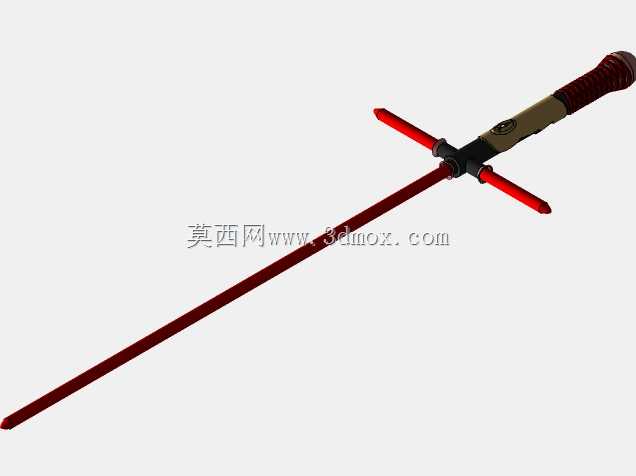

星球大战凯洛伦十字护手光剑结构设计

　　这款十字造型光剑的三维结构设计，核心围绕影视道具复刻与手持交互体验两个核心维度展开，在结构落地阶段首先要解决的就是握持区域的人机工程边界问题。从实际手持使用的场景出发，握持段的外径控制在32mm，匹配成年男性手掌自然握持的围度区间，表面做了防滑纹理的凹凸结构，纹理深度控制在1.2mm，既不会因为纹理过浅导致握持打滑，也不会因为纹理过深造成长时间握持的硌手感，握持段的总长度设置为120mm，预留出单手握持与双手辅助握持的空间余量，适配不同使用习惯的操作需求。

　　十字护手的结构是这款设计区别于普通直柄光剑的核心特征，两个侧置剑刃的伸出长度设置为140mm，与主剑刃的连接位置做了圆弧过渡的加强结构，避免在道具碰撞演示过程中出现应力集中导致的连接处断裂问题。主剑刃的总长度从护手前端开始计算为920mm，剑刃采用等直径渐变收尖的结构，从根部的28mm直径逐步收窄到尖端的3mm，整体做了均匀的壁厚控制，在做发光效果内置的时候，能够保证光线在剑刃内部均匀传导，不会出现局部明暗不均的问题。

　　在结构拆分设计上，整个光剑分为握持内胆、护手连接座、主剑刃、两侧副剑刃四个可拆分模块，模块之间采用定位卡榫加磁吸的组合连接方式，卡榫的配合公差控制在H7/g6区间，既保证模块拼接之后的同轴度误差不超过0.1mm，也能够实现快速拆装，方便内置发光组件、供电模块的更换与维护。供电模块的安装腔设置在握持段的尾部，腔体直径26mm，长度80mm，能够容纳常规的圆柱型供电组件，尾部做了可拆卸的端盖结构，端盖与握持主体之间采用细牙螺纹连接，螺纹配合处设置了硅胶密封圈，能够避免日常使用过程中灰尘、汗液进入腔体内部损坏电子元件。

　　从实际应用场景来看，这类道具结构除了用于影视周边的实体复刻制作，也可以作为主题展陈的互动道具、cosplay活动的手持装备使用，因此在结构强度设计上，握持主体采用铝合金材质的参数设定，壁厚设置为2.5mm，在保证整体重量控制在600g以内的前提下，能够承受日常使用过程中的磕碰、挥动产生的载荷，不会出现结构变形。剑刃部分采用半透明聚碳酸酯材质的参数设定，既具备足够的抗冲击韧性，也能够满足内置光源的光线透射需求，剑刃与连接座的配合位置设置了10mm深度的插接段，插接段表面做了滚花处理，增加装配之后的摩擦力，避免挥动过程中剑刃出现松动脱落的问题。

　　在外形细节处理上，握持段的防滑纹理采用斜向交错的纹路设计，纹路走向与手掌握持时的施力方向垂直，能够最大化防滑效果，同时在握持段与护手连接的位置设置了2mm宽的装饰环带，既能够遮挡模块拼接产生的接缝，也能够提升整体的外观层次感。护手位置的两个副剑刃与主剑刃的夹角严格设置为90度，保证整体造型的对称度，对称度公差控制在0.2mm以内，避免出现视觉上的歪斜感。剑刃的表面做了哑光磨砂处理，能够减少光线的镜面反射，让发光效果更加柔和均匀，不会产生刺眼的局部反光。

　　安装边界方面，整个光剑在完全装配状态下的最大外轮廓尺寸为长度1080mm，宽度280mm，厚度32mm，在做展陈支架设计的时候，支撑点需要设置在握持段重心位置，也就是距离尾部端盖45mm的位置，这个位置是整剑的重心平衡点，放置在支架上的时候不会出现前倾或者后倾的问题。如果做壁挂式安装，挂点需要设置在护手连接座的背部，挂点的承重能力需要达到2kg以上，满足整剑加上安装挂件的总承重需求。在做内置电子元件的布线设计时，线路从连接座的中心通孔穿过，分别连接主剑刃与两个副剑刃的光源，线路在腔体内部预留5mm的活动余量，避免拆装过程中拉扯线路导致焊点脱落。
