欧式弯刃护手佩剑结构设计方案

　　本次设计的弯刃护手佩剑，最初的需求来源是文旅场景的仿古兵器展陈配套，同时兼顾影视道具制作的结构还原需求，在做结构拆解之前，先梳理了实际应用中的几个核心边界：首先是展陈场景下的安装适配，常规展陈支架的托举点位间距在220mm-280mm区间，因此握柄末端到护手的直线距离控制在240mm，刚好匹配通用展托的支撑位置，不需要额外定制支架，降低落地配套成本。其次是影视道具使用中的配重平衡，整剑重心设计在护手前方75mm位置，握持时不会出现头重脚轻的晃动感，演员做挥砍、持握礼仪动作时的操控感更贴近真实冷兵器的使用逻辑，不会出现道具常见的配重失衡问题。

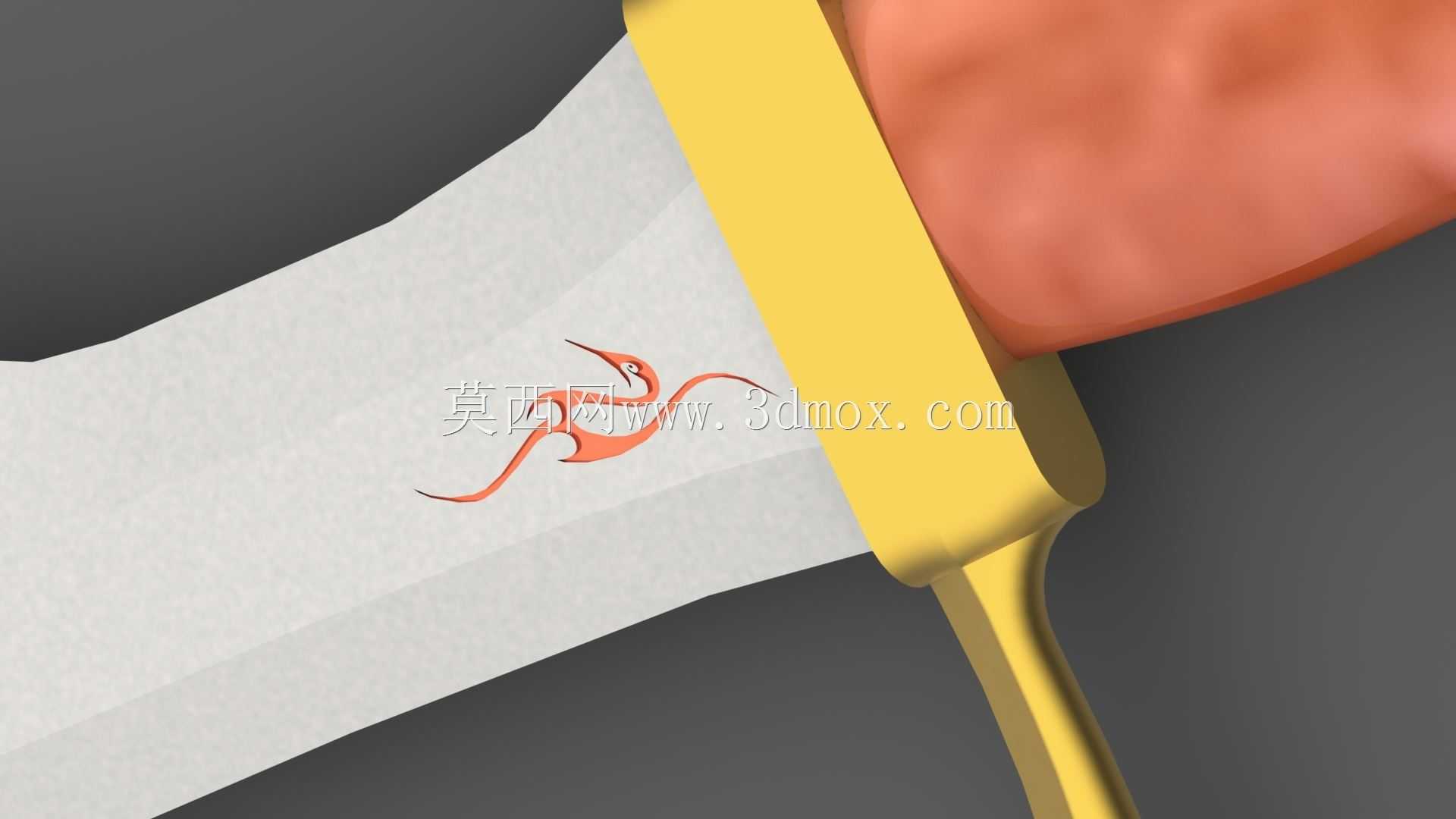

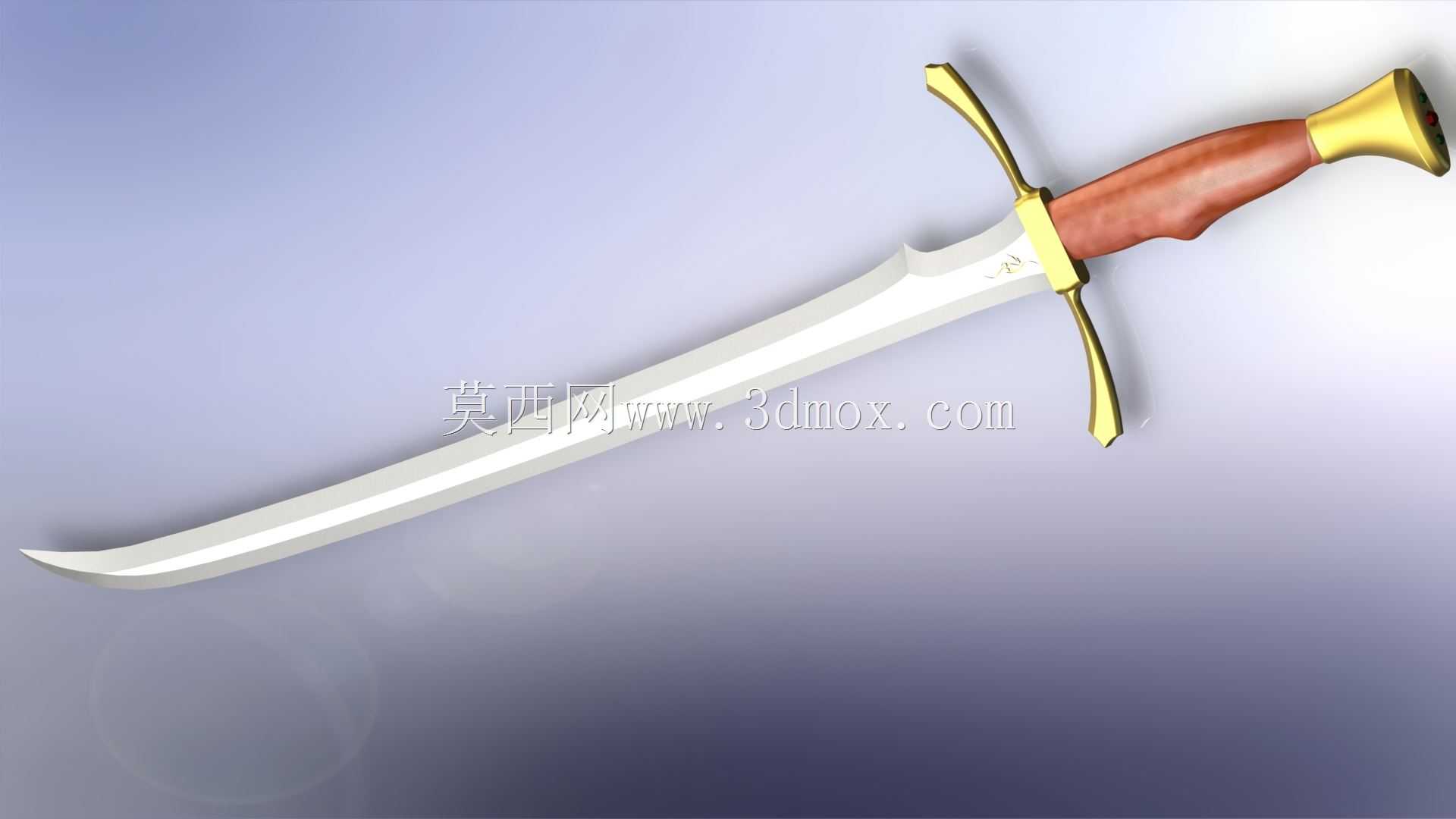

　　从结构拆分来看，整剑分为刃身、十字护手、握柄、柄首四个核心装配单元，刃身采用弧形单刃设计，刃部厚度从靠近护手位置的6mm逐步收窄到刃尖位置的1.5mm，刃身宽度在最宽处为38mm，靠近刃尖位置逐步收窄到12mm，这种渐变厚度设计一方面保证了刃身靠近握持段的结构强度，避免展陈或搬运过程中出现弯折变形，另一方面刃尖段的轻薄设计能更好还原真实刀剑的视觉质感，不会出现厚重笨拙的观感。刃身靠近护手的位置设计有定位凸台，和护手中心的安装孔采用过盈配合，装配后不需要额外打销钉就能保证刃身和护手的连接同轴度，减少装配工序的同时也避免了销钉外露破坏外观完整性。

　　十字护手采用对称式弯弧设计，上下两个护手支臂向刃身方向做15度的倾斜弯折，支臂末端做圆弧收头处理，没有尖锐棱角，一方面是避免展陈或道具使用过程中出现剐蹭伤人的风险，另一方面这种弯弧造型更贴合欧式佩剑的经典造型特征，护手和刃身、握柄的配合面都做了0.2mm的倒角处理，装配后不会出现明显的拼接缝隙，表面做镀金质感的涂层处理时，不会因为边角应力集中出现涂层脱落的问题。握柄采用实木材质的包覆结构，内部是和刃身尾部一体成型的金属芯轴，芯轴上设计有3道环形防滑槽，木质握片拼接后通过环氧树脂粘接在芯轴上，握柄的外形按照人手握持的人机工程学做了收腰设计，最细位置的直径为32mm，靠近柄首位置逐步加粗到38mm，握持时手指能自然贴合握柄曲面，长时间持握也不会出现硌手的问题，握柄表面做木蜡油涂饰，保留木质纹理的同时也能避免受潮变形。

　　柄首采用喇叭形收口设计，内部有和芯轴末端配合的螺纹孔，装配时将柄首旋紧在芯轴末端，就能把握柄、护手牢牢压紧在刃身的定位凸台上，不需要额外的紧固件，后期如果需要更换握柄材质或者做表面改色，只需要旋下柄首就能完成拆解，维护便利性更好。柄首的端面做了平面设计，展陈时如果需要竖直放置，柄首端面可以直接作为支撑面，配合刃尖位置的辅助支撑就能稳定立在展台上，不需要额外的固定夹具。

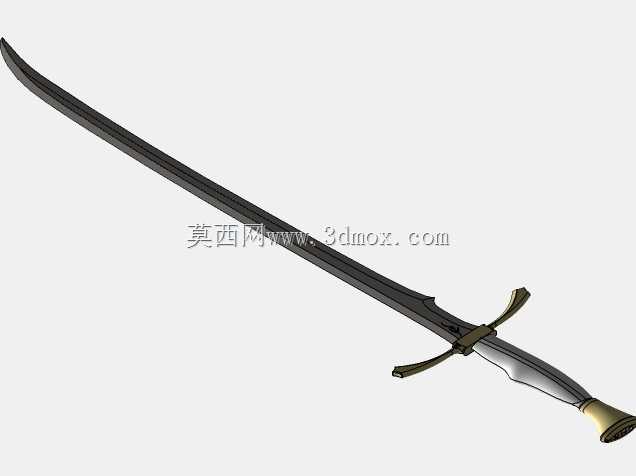

　　在建模过程中，所有曲面都做了G2连续处理，刃身的弧面过渡没有硬边，渲染时能呈现均匀的反光效果，各个装配零件之间都预留了0.1mm的装配间隙，考虑到不同加工方式的公差，不管是采用3D打印做道具原型，还是采用金属铸造做工艺收藏品，都不需要额外调整尺寸就能顺利装配。刃身的表面做了哑光金属质感的分区设计，刃口位置做高亮抛光处理，刃身中部保留细微的拉丝纹理，和镀金的护手、柄首形成质感对比，视觉层次更丰富。针对文旅衍生品开发的需求，模型还预留了挂绳孔位置，在柄首侧面可以加工直径3mm的通孔，搭配挂绳后就能作为工艺摆件的挂饰使用，拓展了产品的应用场景。

　　实际落地验证中，按照这个模型加工的1:1比例样件，整体长度控制在980mm，刃身长度720mm，整体重量控制在1.2kg，不管是展陈悬挂、手持道具使用还是作为工艺藏品摆放，都能匹配对应的场景需求，没有出现结构干涉、配重失衡的问题，各个连接位置的强度也能满足日常搬运、展示的使用要求，不会出现松动脱落的情况。
