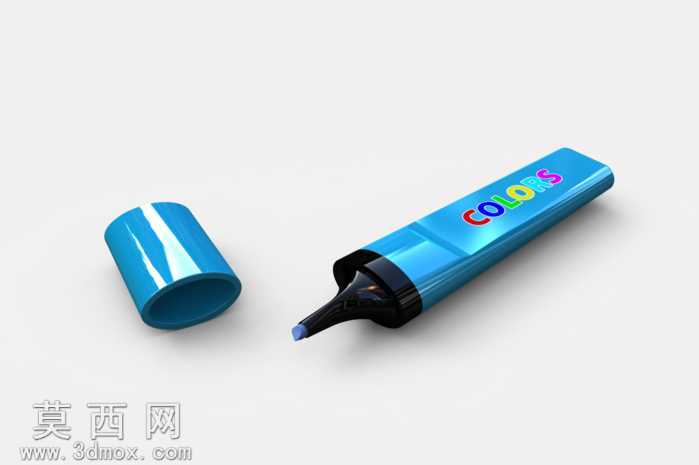

彩色记号标记笔外观结构三维设计

本作品为彩色记号标记笔的三维数字化模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先通过草图绘制勾勒笔身主体的修长棱柱轮廓，对笔身边角做圆润倒角处理，避免尖锐棱角带来的廉价感与使用安全隐患，随后通过拉伸凸台命令生成笔身基础实体，针对笔身表面的彩色“COLORS”字样区域，采用包覆特征将平面文字贴合到笔身弧面，保证文字随曲面自然变形无拉伸畸变。笔帽部分单独建模，通过抽壳命令生成适配笔身的中空内腔，内壁设计微小的环形凸起卡扣结构，模拟真实记号笔笔帽扣合时的卡紧定位效果，笔帽外表面做高光抛光质感的曲面过渡，还原塑料笔帽的顺滑触感。笔尖组件分为笔颈、笔尖固定座、纤维笔尖三个部分，笔颈采用渐变锥面设计，从笔身主体平滑收窄到笔尖位置，符合手持书写时的视觉引导逻辑，笔尖固定座做哑光黑色塑料材质区分，纤维笔尖做微小的圆角收头处理，还原真实马克笔笔尖的柔软触感形态。材质渲染阶段，笔身主体采用高光亮面蓝色塑料材质，调整反射参数模拟ABS工程塑料的高光反射特性，在环境光下呈现通透的亮蓝色泽，笔帽采用与笔身一致的亮面蓝色材质，保证视觉统一性，笔尖固定座采用哑光黑色磨砂塑料材质，降低反射率突出结构层次，纤维笔尖采用半哑光的深灰色多孔材质，模拟纤维笔头的粗糙吸墨质感。结构设计上还原了记号笔的分体式装配逻辑，笔身与笔帽为可分离结构，内部预留了储墨仓的空腔位置，各部件之间的配合公差按照日常文具的装配标准设定，既保证外观的完整性，也具备结构合理性。设计思路围绕日常办公常用的彩色记号笔展开，在还原真实产品外观比例的基础上，对曲面过渡做了优化处理，让整体线条更流畅利落，渲染阶段采用柔和的影棚布光，突出亮面塑料的高光质感，让模型呈现出接近真实产品的视觉效果，可用于文具产品展示、办公场景搭建等用途。
