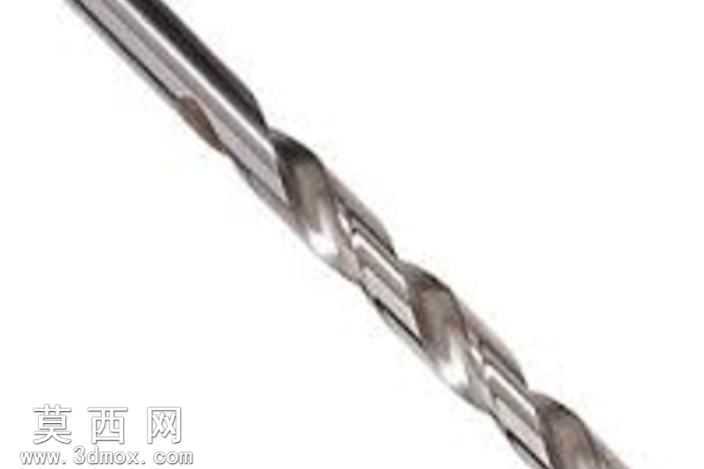

标准直柄麻花钻三维结构设计模型

本模型为标准直柄麻花钻的三维参数化设计成果，建模过程严格遵循机械加工刀具的实际尺寸规范，完整还原了麻花钻的核心结构特征。建模阶段首先通过草图绘制确定钻头的核心轮廓参数，包括钻芯厚度、螺旋槽升角、刃带宽度、主切削刃角度等关键尺寸，通过螺旋扫描特征生成两条对称的螺旋排屑槽，精准控制槽型的曲率变化，保证排屑空间的流畅性，还原实际钻头排屑顺畅的结构特性。针对钻头的工作部分，逐一构建主切削刃、横刃、副切削刃、刃带等细节结构，对切削刃的倒角、刃带的间隙配合结构做了精细化处理，确保结构符合金属切削刀具的设计标准，能够直观体现钻头钻削加工时的切削受力逻辑。柄部部分采用标准直柄结构，保证与钻夹头的配合尺寸精度，对柄部与工作部分的过渡颈做了圆角处理，还原实际产品的应力释放结构，避免应力集中导致的刀具断裂问题。材质渲染阶段，针对高速钢刀具的金属特性，调整材质的反光度、粗糙度参数，还原高速钢基材经磨削加工后的亮银色金属质感，对切削刃部分做了高光处理，体现刃口磨削后的锋利质感，螺旋槽表面做了细微的磨削纹理处理，还原真实刀具的加工表面特征。整体模型结构完整，各部分比例协调，无多余特征，既可以作为机械加工刀具教学的演示模型，也可用于钻削加工仿真、刀具结构优化设计的参考基础，能够直观展现麻花钻从柄部到切削端的完整结构逻辑，帮助理解钻削加工的刀具工作原理，为刀具选型、加工工艺制定提供直观的三维参考依据。
