费斯托步进发动机配套气缸转盘结构

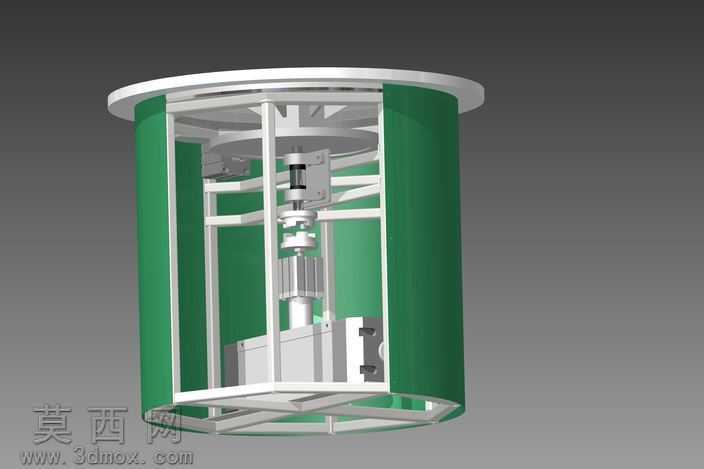

本作品为面向教学实训场景设计的气缸驱动转盘结构三维模型，整体采用立式圆筒形布局，建模阶段严格遵循机械设计装配逻辑，先完成核心承载框架的基准搭建，再依次排布驱动组件、传动组件与外围防护结构，所有零件的配合公差、装配约束均按照实际机械加工装配标准设置，可直接用于装配干涉检查与运动仿真验证。模型渲染阶段采用写实材质方案，外围防护筒体使用哑光绿色喷塑金属材质，还原工业设备常用的防护层质感，内部承载框架采用银白色阳极氧化铝材质，突出轻量化结构的金属光泽，驱动气缸、传动转轴等运动部件采用银灰色钢材材质，区分不同功能部件的材质属性，同时添加柔和的环境漫反射光照，清晰呈现内部结构的层级关系，避免结构遮挡导致的细节模糊。结构设计上，整体以圆形顶盘与底盘作为上下承载基准，通过多根竖向型材立柱连接形成稳定的笼式支撑框架，框架内部居中布置竖向驱动气缸作为动力源，气缸输出端连接阶梯式传动转轴，转轴通过多组导向轴承与框架横梁固定，保证动力输出的同轴度与稳定性，转盘承载平台设置于框架上部，可在气缸驱动下完成定角度步进转动，外围绿色筒体作为安全防护结构，完全包裹内部运动部件，避免运行过程中发生干涉或安全隐患，整体结构紧凑，传动路径短，动力传递效率高，完全适配步进式工位切换的使用需求。设计思路围绕学校项目的实训教学需求展开，参考费斯托步进发动机生产线的工位切换逻辑，将气缸的直线往复运动通过机械结构转化为转盘的定角度回转运动，既满足生产线紧凑布局的空间要求，又保证工位切换的定位精度与运行稳定性，建模过程中完整保留了所有零件的参数化特征，可根据实际使用需求调整转盘直径、气缸行程、转动角度等核心参数，适配不同规格的生产线工位布局要求，同时模型完整保留了装配层级关系，可直接导出工程图用于加工生产参考，也可用于气动传动、机械结构相关的教学演示场景。
