符合BS/DIN标准的滚子传动链三维设计

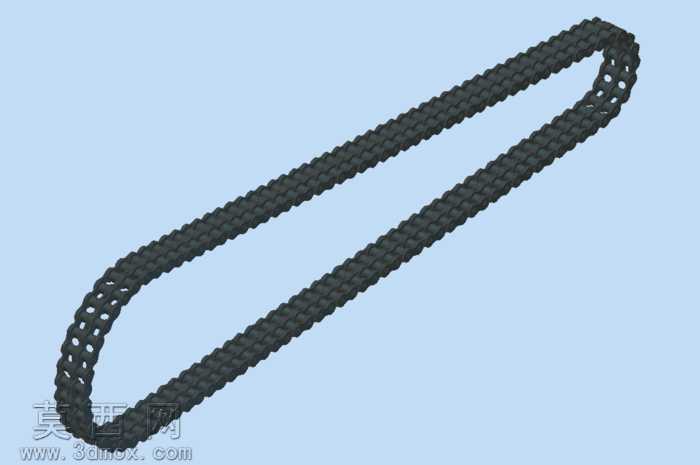

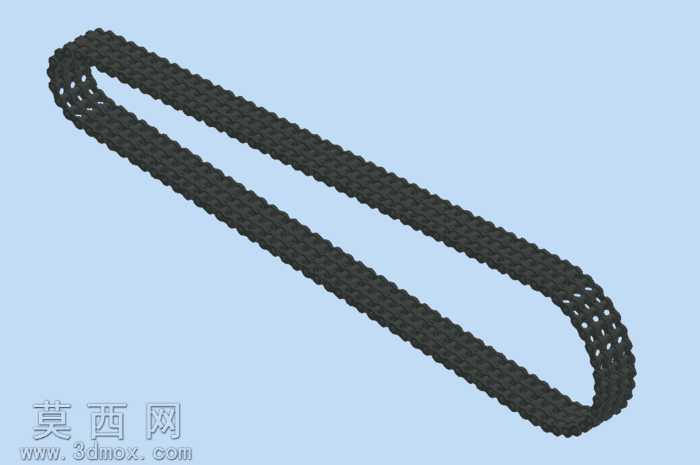

本作品为滚子传动链的全参数化三维设计模型，建模过程严格遵循BS与DIN标准的尺寸规范，依托Autodesk Inventor平台完成全流程构建，实现了模型尺寸与参数表的双向联动更新。建模阶段首先梳理滚子链的组成结构，将整体拆分为内链板、外链板、销轴、套筒、滚子五个核心组成零件，对每个零件分别进行参数化建模：针对链板部分，采用草图绘制链板的8字形轮廓，通过拉伸特征生成实体，对链板的销轴孔、边缘倒角进行参数化约束，将孔位间距、板厚、倒角半径等关键尺寸与Excel参数表中的对应字段绑定；针对销轴、套筒、滚子三类回转类零件，采用旋转特征完成基础实体构建，将各零件的直径、长度、配合公差尺寸设置为可驱动参数，确保零件间的装配间隙符合标准要求。完成单个链节的零件建模后，通过装配约束完成单节内外链节的配合，保证销轴与外链板过盈配合、套筒与内链板过盈配合、滚子与套筒间隙配合的装配关系符合实际工况要求，再通过阵列、路径配合等装配特征，将单节链节沿闭合环形路径完成整链装配，还原滚子链闭环传动的实际形态。材质设置阶段，针对链板、销轴、套筒、滚子的不同受力特性分别赋予对应材质：链板采用调质合金钢材质，设置对应的金属哑光质感，体现冲压成型后的表面纹理；销轴、套筒采用表面渗碳硬化的合金钢材质，赋予略带金属光泽的硬化表面质感；滚子采用耐磨轴承钢材质，设置光滑耐磨的表面材质属性，不同零件的材质区分清晰，可直观区分各组成部分。模型的参数化设计逻辑清晰，仅需修改Excel参数表中标记的绿色字段参数，即可自动更新整链的节距、排数、链节数量、整体长度等核心参数，无需重新进行零件建模与装配操作，可快速适配不同中心距、不同传动比的链传动设计场景，能够直接用于传动系统的装配验证、运动仿真、干涉检查等设计环节，帮助设计人员快速完成链传动方案的迭代调整，大幅缩短传动系统的设计周期。模型整体结构严谨，各零件间的配合关系准确，无多余特征与干涉问题，完整还原了标准滚子链的结构细节与装配逻辑。
