Husqvarna莜麦900R车用散热器结构设计

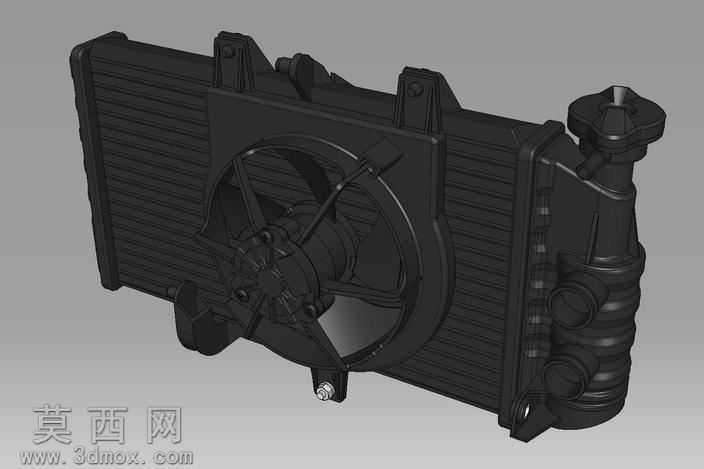

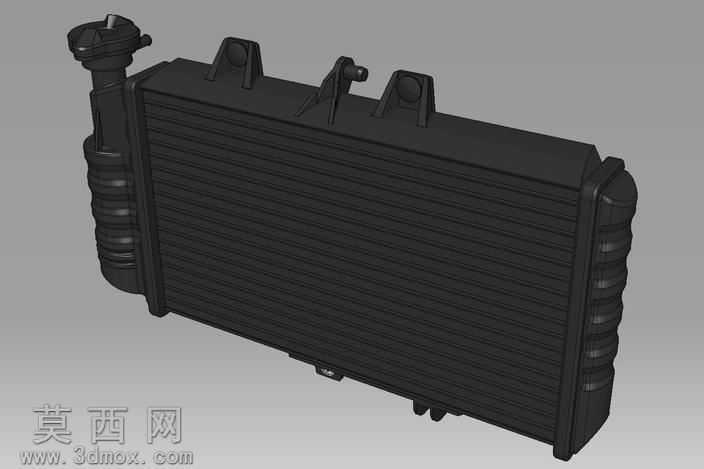

本模型为车用集成式散热器总成，采用三维参数化建模方式完成全结构搭建，建模过程中严格参考实装部件的实测尺寸完成比例校准，核心散热芯体、轴流散热风扇、侧边水室、顶部加注口、管路接口等结构均做了完整还原，未做过度简化处理。建模阶段首先搭建整体装配基准，以散热芯体的安装平面为核心基准面，先完成芯体部分的散热鳍片与流通管路阵列排布，鳍片采用等距薄壁结构建模，保证散热接触面积的参数符合实装部件的设计逻辑，相邻鳍片的间距、管路的排布走向均参考同类型车用散热器的常规设计参数做匹配校准。侧边水室采用一体化注塑件的建模逻辑，预留的上下管路接口做了凸台与卡扣结构还原，接口的安装定位尺寸与实装部件保持一致，保证装配接口的匹配度符合设计要求。集成的轴流风扇部分，单独完成扇叶、驱动电机壳体、安装支架的分件建模，扇叶的曲面弧度参考车用散热风扇的气动造型做优化，扇叶与护风圈的间隙控制在合理装配公差范围内，护风圈与散热芯体的连接支架做了加强筋结构还原，保证整体结构的强度表现符合车用部件的使用需求。材质渲染阶段，散热芯体与水室部分采用改性尼龙加玻纤的哑光塑料材质，调整材质的粗糙度与反光参数还原工程塑料的质感，散热鳍片部分做了细微的金属质感微调，模拟铝制散热片的哑光金属表现，风扇扇叶采用同系列工程塑料材质，安装固定的螺栓部位做了金属镀锌材质的质感调整，区分不同部件的材质差异。结构设计上充分考虑车用散热器的安装使用场景，侧边预留的安装固定点做了衬套结构还原，顶部的压力盖采用卡扣式密封结构建模，还原散热器的压力调节功能结构，整体模型的干重参数控制在2.15公斤左右，与实装部件的重量参数保持一致，齿轮传动相关的附属结构也做了精准还原，保证整体结构的完整性与装配合理性，可用于车用冷却系统的结构展示、装配模拟以及相关改装方案的参考验证。
