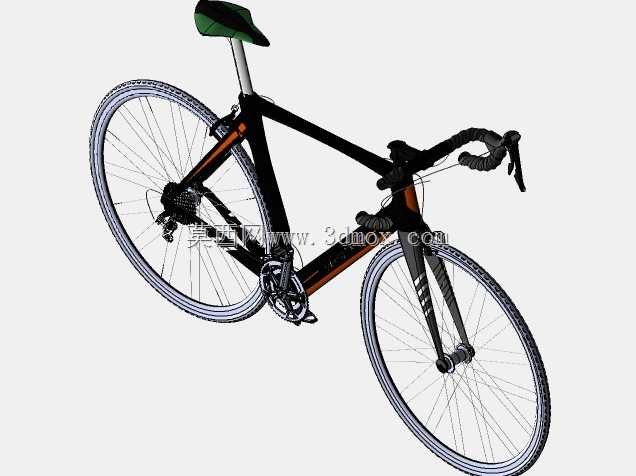

Boardman竞速公路自行车整车结构设计

　　这款公路自行车的结构设计完全围绕铺装路面高速骑行场景展开，核心服务于公路竞速、日常长距离骑行、业余赛事参赛等实际使用需求，整体结构在刚性、重量、气动性能三者间做了针对性平衡。从实际使用场景来看，这类车型主要应对平整铺装道路的持续高速行进，既可以满足骑行爱好者日常通勤、周末拉练的使用需求，也能适配业余公路自行车赛事的竞技要求，对路面颠簸的过滤、踩踏力的传导效率、高速骑行下的姿态适配都做了对应结构优化。

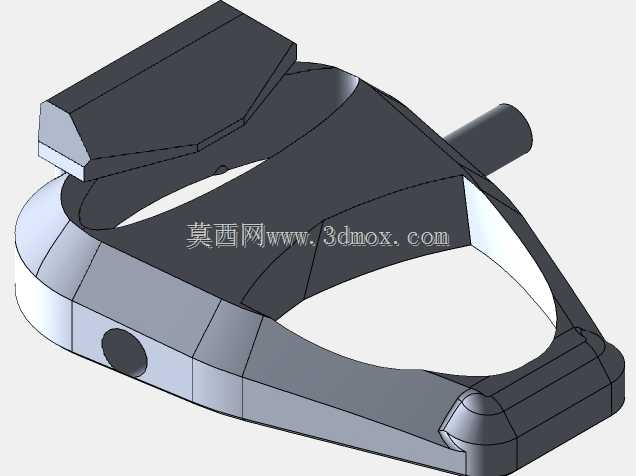

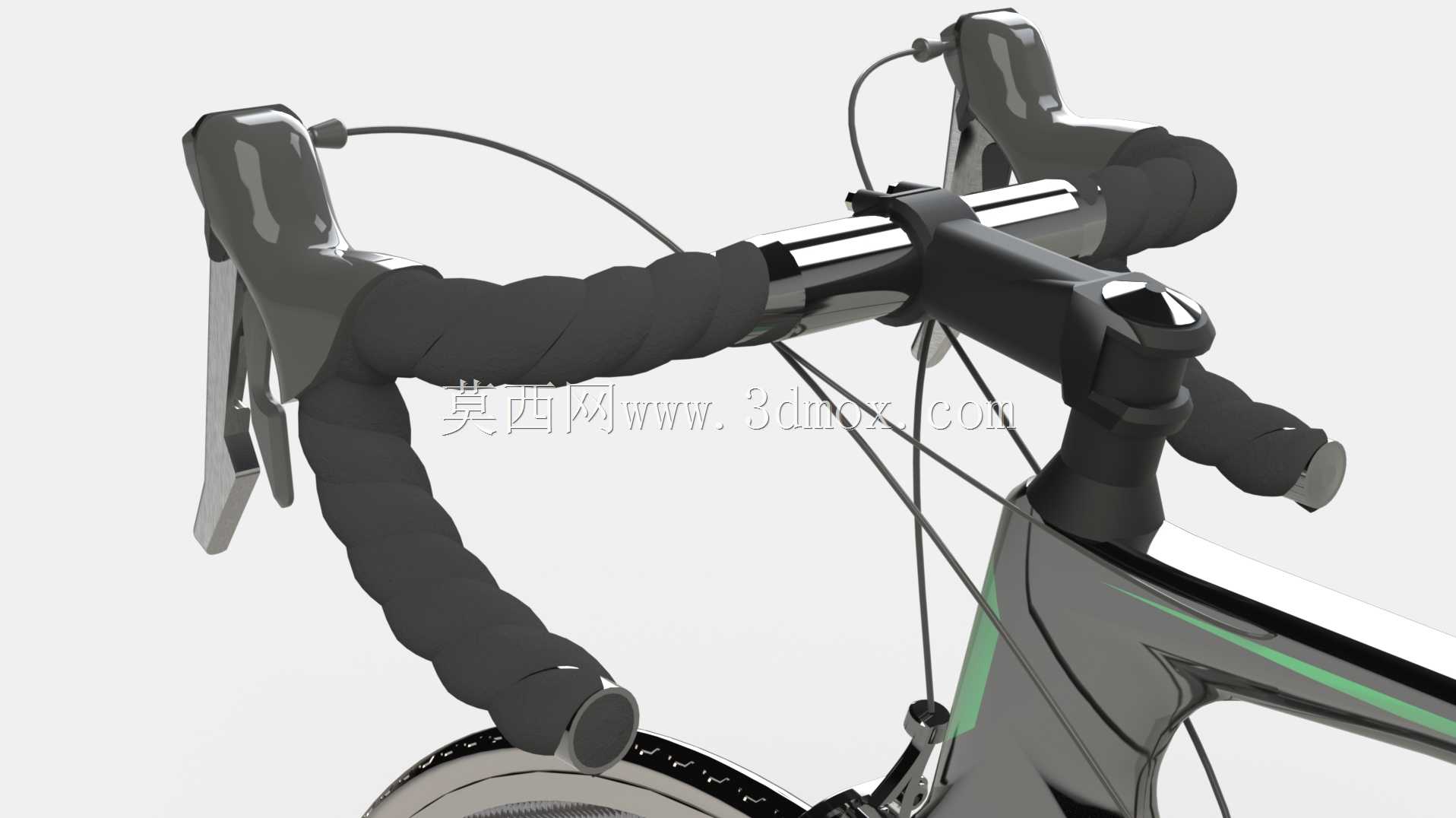

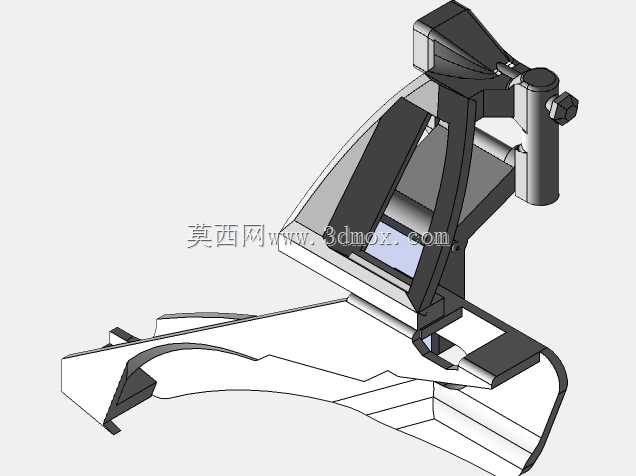

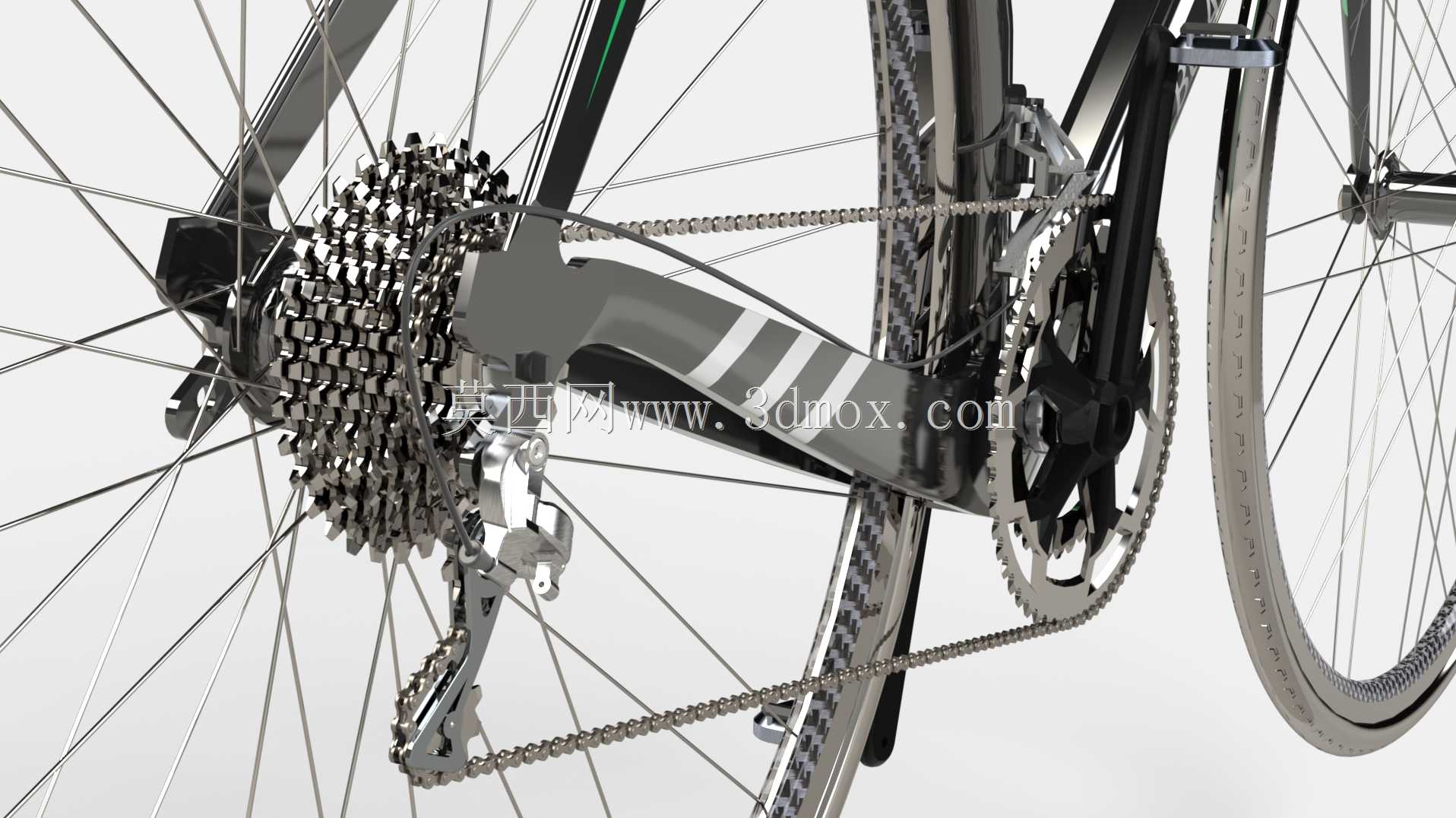

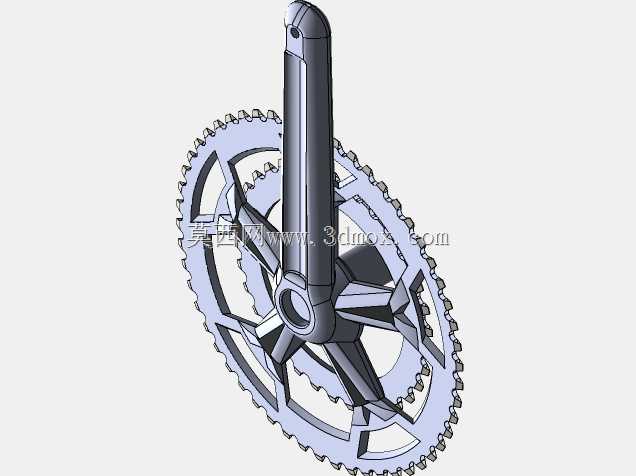

　　功能特性层面，整车采用经典的弯把设计，配合下把位的握持姿态能够有效降低骑行时的风阻，上把位则可适配休闲骑行时的放松姿态，多握持位设计能够缓解长距离骑行的手部疲劳。传动系统采用标准公路车变速结构，牙盘、飞轮、链条、前后拨的配合能够覆盖平路冲刺、缓坡爬升等不同路况的齿比需求，踩踏力通过曲柄、中轴直接传导至后轮，传动路径上的结构件均做了刚性强化，减少踩踏过程中的动力损耗。制动结构采用夹器式设计，安装于前叉与后上叉的对应安装位，制动时的夹持力能够快速作用于轮圈，实现高速骑行下的稳定减速，制动走线采用内走线布局，既减少了外露线管带来的风阻，也能避免线管受外界泥水侵蚀，延长维护周期。

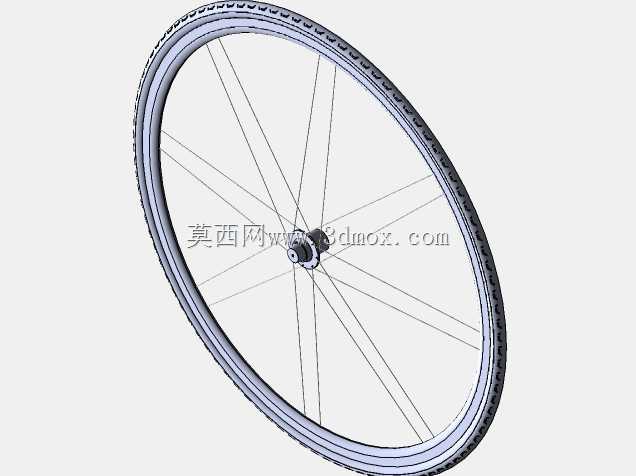

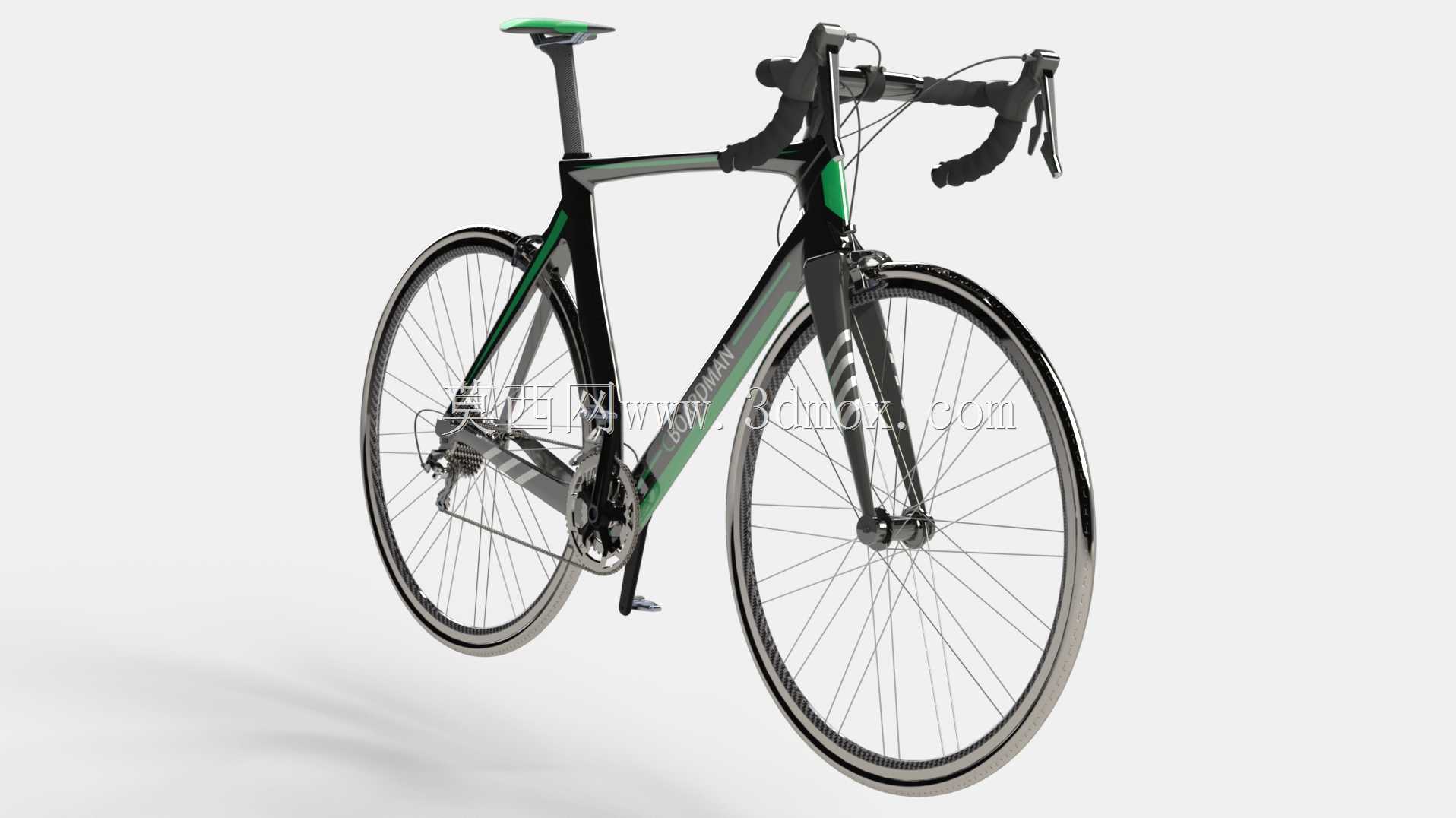

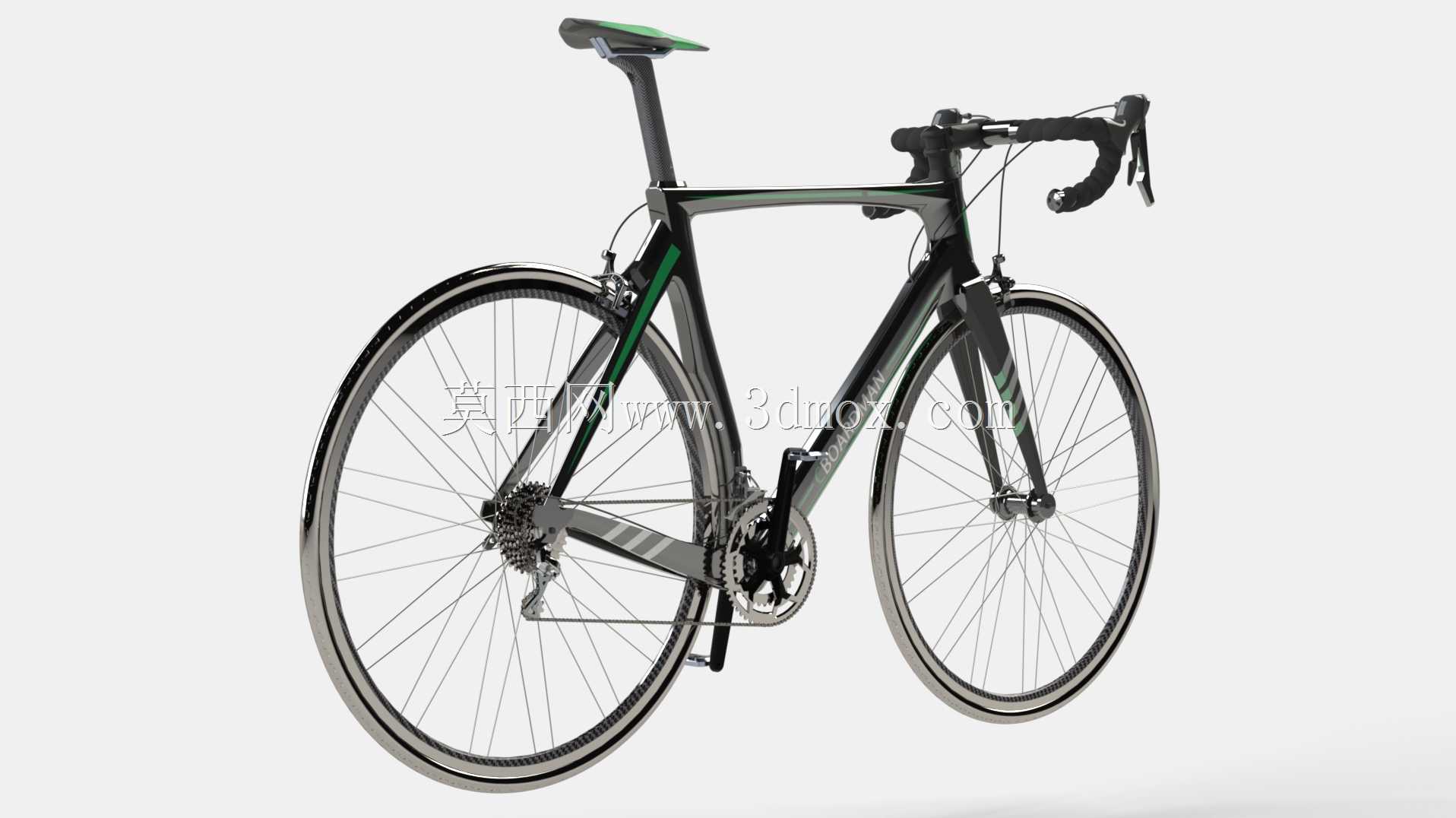

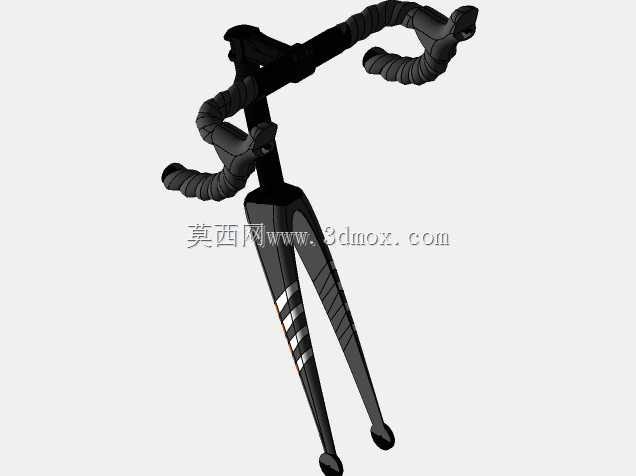

　　设计思路上，车架采用破风型管型设计，上管、下管、座管均采用水滴状截面，在骑行方向上能够有效切割气流，降低高速行进时的空气阻力。车架几何偏向竞速取向，头管角度偏陡，轴距控制在合理范围，既保证高速巡航时的直线稳定性，也能兼顾过弯时的灵活转向特性。前叉采用碳纤维材质结构设计，叉腿同样做了气动修型，在保证前轮安装刚性的同时，能够过滤铺装路面的微小震动，提升骑行舒适度。座垫采用窄长型竞速座垫设计，适配骑行时的腿部摆动幅度，避免大腿内侧与座垫产生摩擦，座杆采用后飘设计，能够适配不同身高用户的骑行姿态调整需求。轮组采用高框轮圈设计，搭配辐条的等张力排布，既保证轮组的径向刚性，也能降低轮组转动时的风阻，轮胎采用窄幅公路胎设计，接地面积小，滚动阻力更低，适配铺装路面的高速滚动需求。

　　外形尺寸与安装边界方面，整车适配170-185cm身高范围的使用者，对应车架尺寸为常规M码，立管高度约54cm，上管等效水平长度约56cm，整车轴距约98cm，车把宽度约40cm，安装时需注意各部件的配合公差：中轴采用压入式安装结构，与车架五通的配合公差控制在0.02mm以内，避免安装后出现异响；轮组开档尺寸前叉为100mm、后叉为130mm，适配标准公路车轮组的安装规格；座杆直径为27.2mm，与车架座管夹的配合间隙控制在合理范围，既保证座杆的固定强度，也方便座高的调整；弯把与把立的安装口径为标准31.8mm，可兼容同规格的 aftermarket 把组配件更换。各线管的走线路径在车架内部预设了导向槽，安装时无需额外打磨车架内壁，避免损伤碳纤维结构，走线完成后线管与车架内壁无硬摩擦，转向过程中线管不会出现拉扯、卡滞的情况，保证变速、制动操作的顺畅性。整车装配完成后，各转动部件的转动阻力控制在极低范围，车轮悬空时可自由转动数十秒，无偏摆、蹭刹的情况，传动系统换挡精准，无跳齿、掉链的风险，所有紧固件的扭矩均符合公路车装配的扭矩要求，碳纤维部件的锁紧扭矩严格控制在安全范围，避免锁紧力过大造成碳纤维结构损伤。
