带流场仿真效果的方程式赛车整车结构

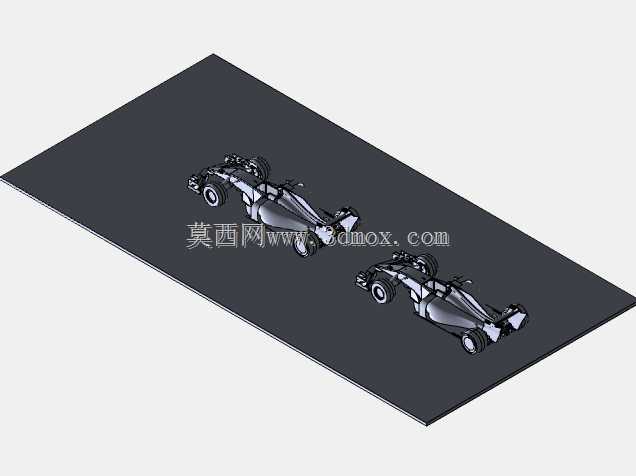

这套三维结构完整还原了方程式赛车的整车布局，覆盖从前端鼻锥、前翼组件到尾部扩散器、尾翼的全段空气动力学套件，同时包含了悬架、轮组、驾驶舱、动力舱的核心结构，建模过程中同步完成了外部流场的可视化呈现，能直观看到行驶状态下车身周边的气流走向、涡流分布与压力区变化，对于赛车空气动力学设计验证、结构布局校核有直接的参考价值。

从实际赛事应用场景来看，这类结构主要面向大学生方程式赛事、入门级场地竞速赛车的开发需求，区别于民用乘用车，方程式赛车的所有结构设计都围绕轻量化、下压力提升、行驶稳定性三个核心目标展开，建模时首先要确定的就是轮距、轴距、质心高度这几个核心边界参数，轮距的设定需要匹配赛道的弯道曲率特性，过宽的轮距会增加直线行驶的风阻，过窄则会提升弯道侧倾的风险，轴距则直接影响车辆的转向灵活性，短轴距更适合多急弯的小型赛道，长轴距则能提升高速直道的行驶稳定性。

车身的空气动力学设计部分，前翼的多段翼片角度是经过反复调整的，最上层翼片负责将气流导向车身两侧，避免气流直接冲入前轮形成乱流，下层翼片则负责产生前端下压力，同时将部分气流导向底盘下方，为尾部扩散器的气流抽取提供基础。车身侧面的导流板结构并非装饰件，它的作用是梳理轮组甩出的乱流，同时引导气流经过散热器区域，为动力系统、制动系统提供足够的冷却风量，建模时需要严格控制导流板与轮组的间隙，间隙过小会导致气流堵塞，冷却效率下降，间隙过大则会让乱流进入车身侧部，提升整车风阻系数。

轮组部分的建模还原了光头胎的外形轮廓与轮毂的辐条结构，轮毂的辐条角度同样经过空气动力学优化，行驶过程中辐条转动产生的泵气效应可以帮助制动盘散热，同时减少轮腔内部的乱流堆积。悬架结构采用了方程式赛车常见的双叉臂独立悬架结构，上下叉臂的硬点位置直接决定了车轮的外倾角、前束角变化特性，建模时需要预留出减振器、弹簧的安装空间，同时要保证悬架跳动过程中不会与轮罩、车架发生运动干涉。

尾部的尾翼采用了主翼+副翼的双层结构，主翼负责产生主要的尾部下压力，副翼则可以根据不同赛道的需求调整角度，在需要高直道速度的赛道可以减小副翼角度降低风阻，在多弯赛道则可以加大副翼角度提升下压力。尾翼下方的扩散器是整车空气动力学效率最高的部件，它通过逐渐扩大的通道截面将底盘下方的高速气流减速升压，利用上下的压力差产生额外下压力，建模时扩散器的通道角度、分隔片位置都需要和底盘的气流入口匹配，否则会产生气流分离，反而提升阻力。

驾驶舱部分的单体壳结构采用了符合赛事安全标准的轮廓设计，预留了驾驶员坐姿、方向盘、安全带的安装空间，单体壳的外形设计同时兼顾了空气动力学特性，头部周边的导流结构可以减少驾驶员头部产生的乱流，降低整车风阻。动力舱部分的结构预留了发动机、变速器、排气系统的安装边界，后部的安装支架可以适配不同排量的动力单元，方便设计阶段根据动力输出特性调整整车的前后配重比。

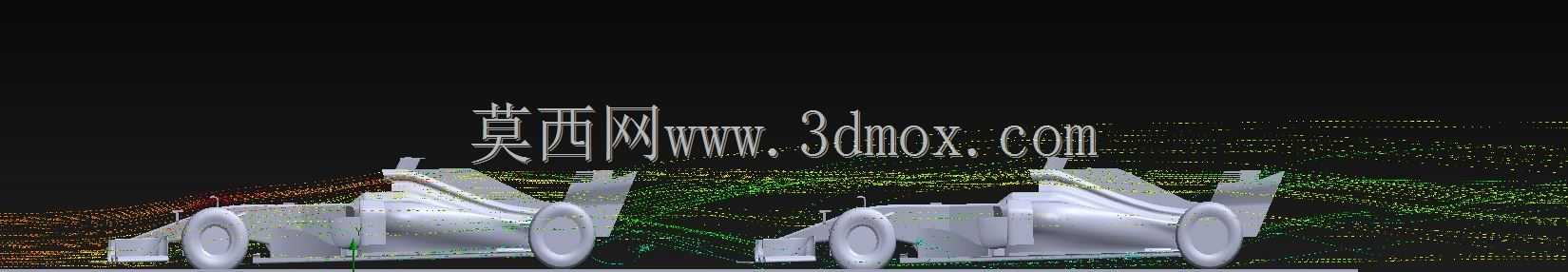

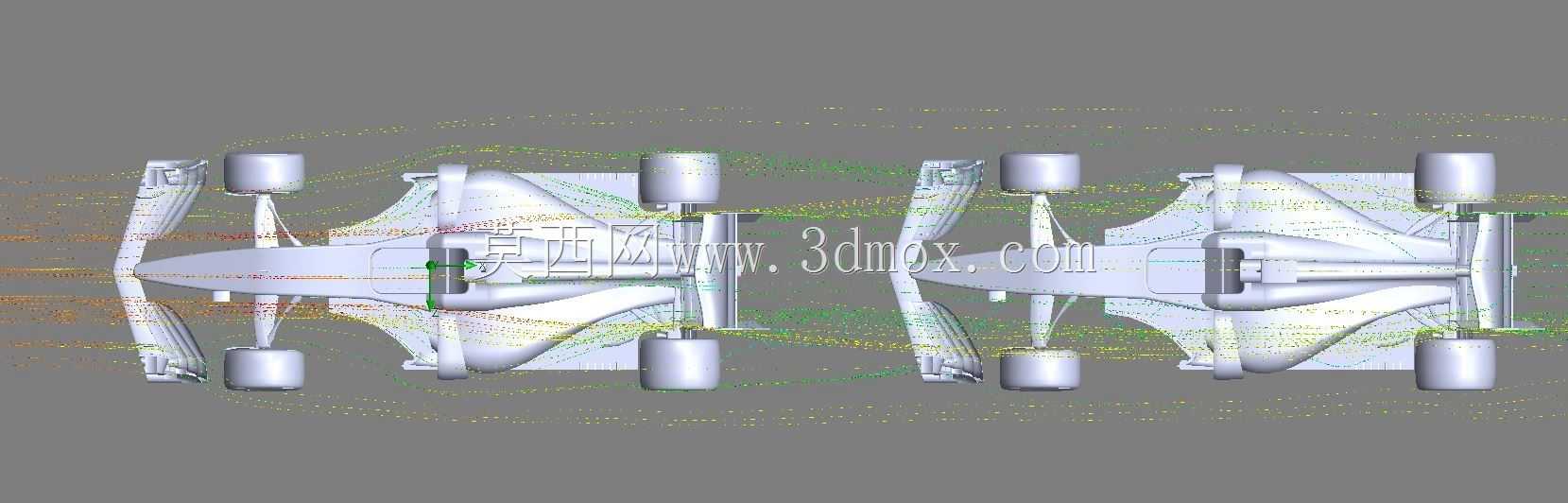

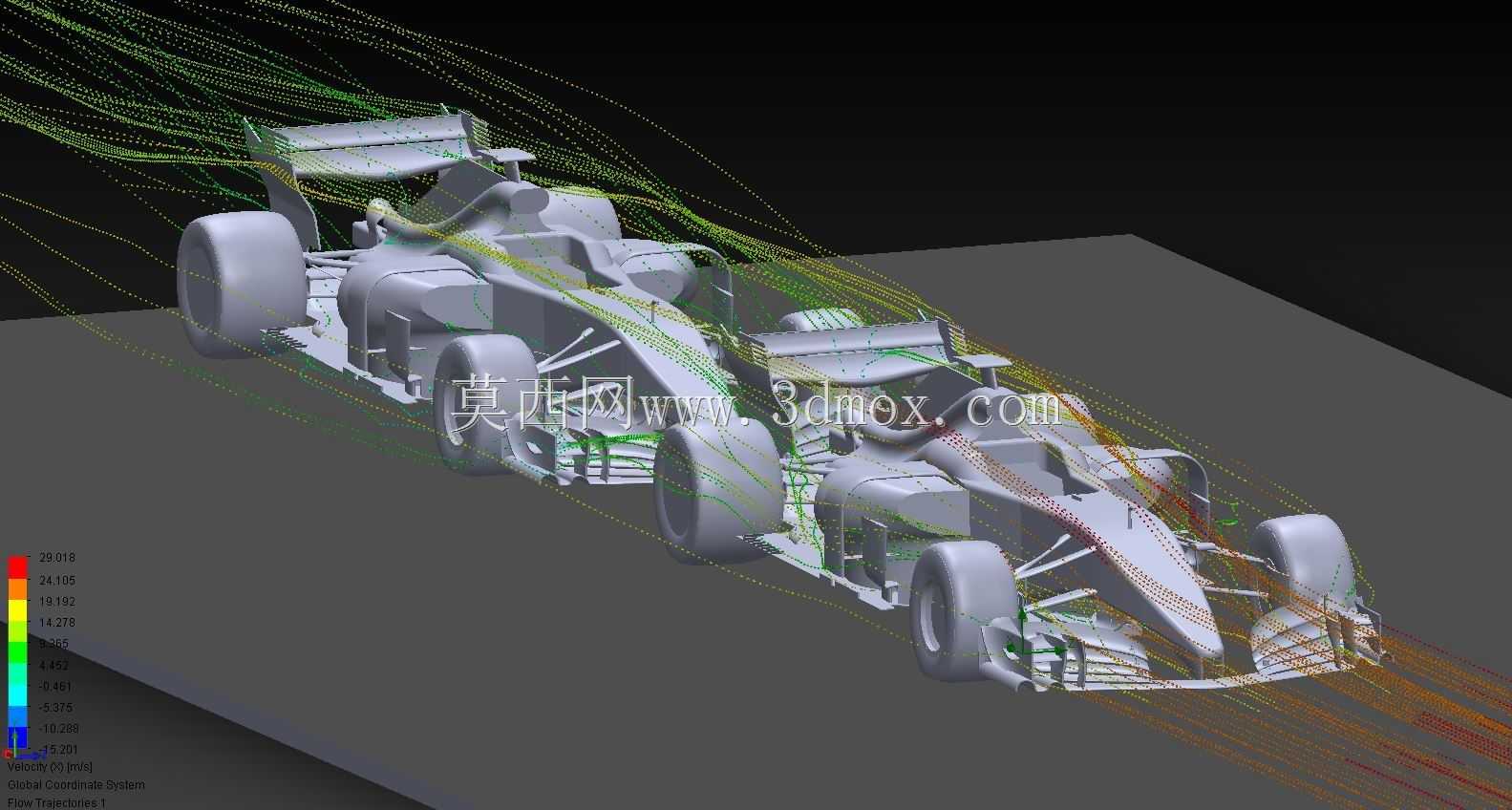

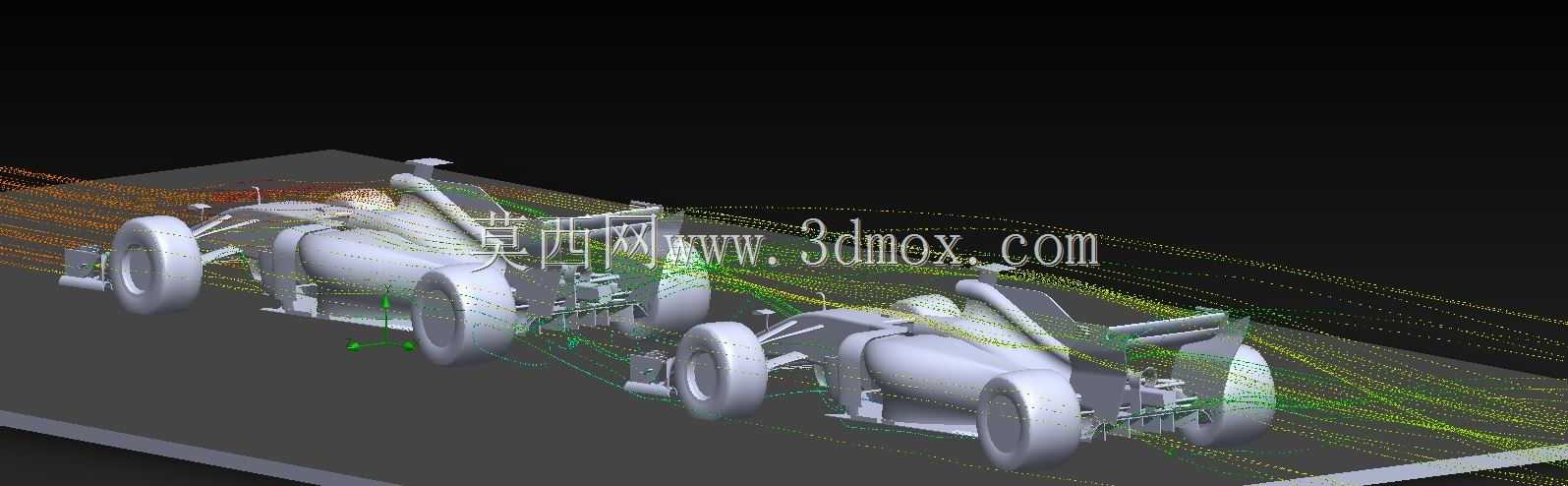

从安装边界来看，整车的最低点是底盘的滑动块，距离地面的高度需要符合赛事的技术规则要求，避免行驶过程中底盘剐蹭赛道，同时滑动块采用耐磨材质设计，剐蹭时不会损伤底盘主结构。车身所有的外覆盖件都采用快拆结构设计，维修时可以快速拆卸更换，不需要拆解核心的车架结构，符合赛事中的快速维修需求。流场可视化部分的粒子轨迹清晰呈现了不同区域的气流速度差异，绿色轨迹代表的是高速气流区域，主要集中在车身底部、翼片上下表面，这些区域的压力差是整车下压力的主要来源，而车身尾部的低速涡流区则是阻力的主要来源，后续优化可以通过调整尾翼端板、扩散器出口的结构来缩小这个区域的范围，进一步提升整车的空气动力学效率。
