气动控制阀金属结构三维设计

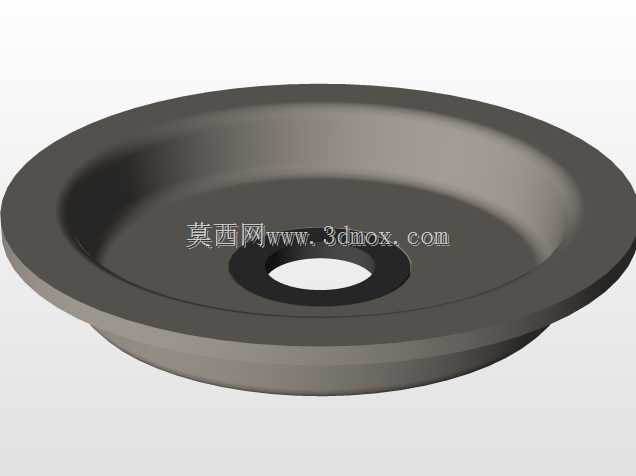

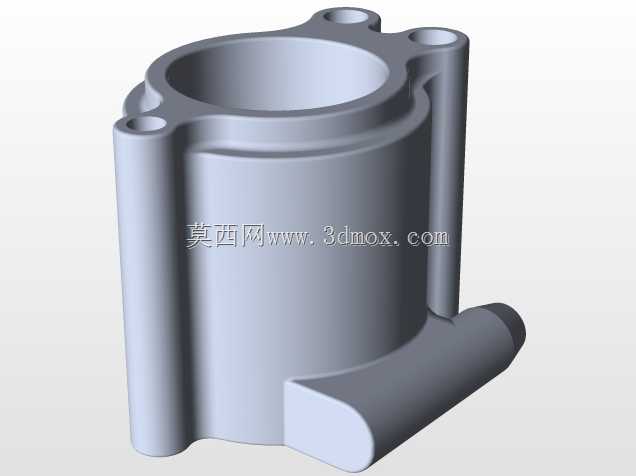

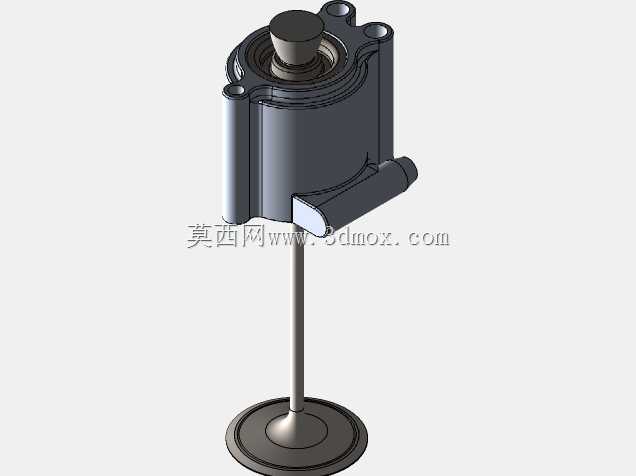

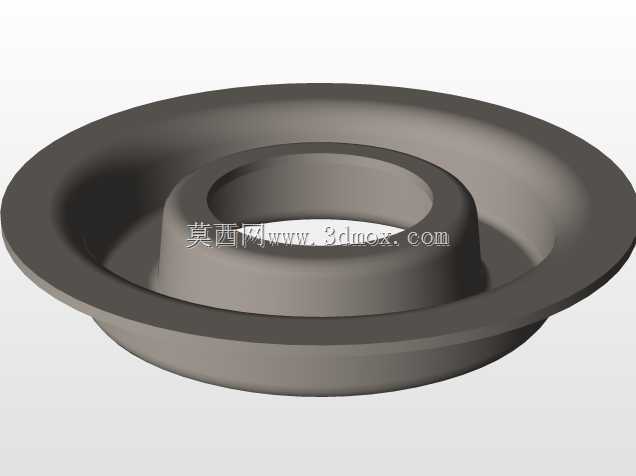

　　在气动控制系统的管路布局里，这类阀件的适配场景覆盖了轻工生产线的气动执行端、小型自动化设备的气路通断节点、工装夹具的压力控制支路，甚至部分移动式气动工具的进气调节段都能见到同结构阀件的应用。不同于大口径工业管道阀，这类紧凑型气动阀的核心作用是在小流量气路里完成通路切换、压力保持或者快速泄压，直接决定了后端气动执行元件的动作响应速度与保压稳定性。从结构功能来看，该阀采用金属本体设计，上部的三个带孔凸台是安装固定位，对应安装面上的三个螺栓过孔，能直接通过螺栓锁紧在阀岛或者安装基板上，不需要额外的转接支架，减少了安装环节的累积误差。阀体内置的密封阀芯与下部延伸的阀杆做了同轴度匹配设计，阀杆底部的圆盘形结构是与执行机构联动的受力端，

　　当气路压力达到设定阈值或者外部执行件推动阀杆位移时，阀芯会同步动作完成气路的通断切换，侧向伸出的扁平结构是气路接口的定位凸台，对应外接气管的快插接头安装位，能避免接头安装时跟转，保证密封面的贴合度。做这个结构的三维设计时，首先要考虑的是安装边界的约束，上部三个安装孔的孔距公差需要控制在±0.05mm以内，否则安装时会出现螺栓别劲的问题，长期使用会导致阀体密封面受力不均出现漏气。阀杆的行程设计要匹配阀芯的开启高度，既要保证全开状态下气路通流面积足够，不会因为节流产生过大的压力损失，也要保证全闭状态下密封面有足够的压缩量，切断气路无内泄。本体的壁厚设计参考了常用压铸铝合金的成型工艺，最小壁厚控制在2.5mm，既满足1.

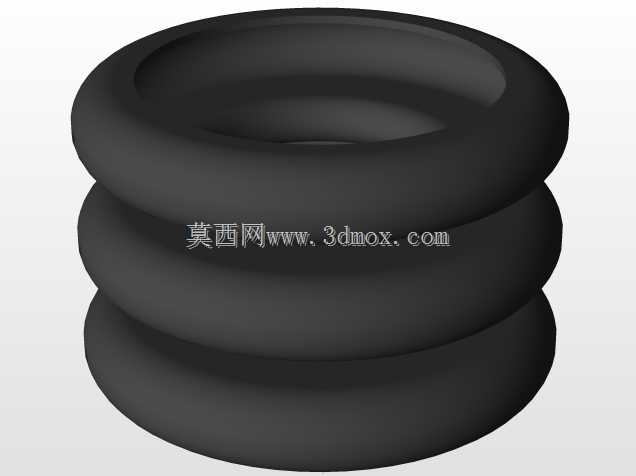

　　0MPa工作压力下的强度要求，也避免压铸时出现充型不满或者缩孔缺陷。外形上，阀体上部的圆形腔体是容纳阀芯与复位弹簧的空间，腔体边缘做了R2的圆角过渡，既减少了应力集中，也能在装配时给密封圈导入提供导向，不会切损密封件。下部阀杆做了变径设计，与阀体导向孔配合的段采用H8/f7的间隙配合，表面粗糙度要求Ra0.8，保证阀杆往复动作时无卡滞，同时减少配合面的磨损，延长阀件的使用寿命。在实际选型适配时，需要注意该阀的安装面平面度要求不大于0.02mm，如果安装基板的平面度超差，锁紧螺栓后会导致阀体变形，出现阀杆卡滞或者密封失效的问题。侧向的气路接口通径与阀体内腔的通流截面做了等径匹配，避免出现局部节流导致的气路噪音与压力降。另外，

　　阀杆伸出端的圆盘形受力面做了平面度处理，保证与外部执行件接触时受力均匀，不会因为偏载导致阀杆弯曲，影响动作可靠性。这类阀件在气路布置时通常会靠近执行元件安装，减少阀与执行件之间的管路长度，从而降低气路的容腔体积，提升执行元件的动作响应速度，尤其是在需要高频往复动作的工况下，缩短阀与执行件的距离能明显减少动作滞后时间。设计过程中还需要考虑维护便利性，上部的腔体端盖采用可拆卸结构，不需要将整个阀体从安装基板上拆下就能完成内部密封圈、弹簧的更换，减少设备维护的停机时间。阀体外部的金属表面做了硬质阳极氧化处理，既能提升表面硬度，抵抗车间环境里的切削液、油污腐蚀，也能降低表面粗糙度，减少灰尘、杂质的附着，日常清洁维护更方便。从结构受力角度分析，当阀件处于保压状态时，内部气压会对阀芯产生持续的轴向推力，复位弹簧的刚度需要匹配这个推力，既要保证泄压时弹簧能快速推动阀芯复位关闭，也要避免弹簧刚度过大导致阀件开启需要的驱动力过高，增加外部执行机构的负载。三个安装凸台的高度做了等高设计，保证螺栓锁紧时每个凸台的受力均匀，不会出现单个凸台受力过大断裂的问题，凸台根部做了R1.5的圆角过渡，减少应力集中，提升结构的抗疲劳强度。
