内燃机活塞连杆组件高精度结构设计

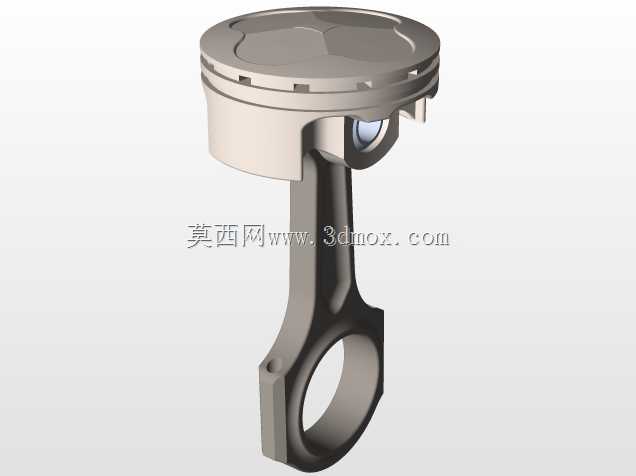

这套活塞连杆组件的三维结构，是往复式内燃机核心运动副的具象化呈现，日常在车用汽油机、小型通用动力机械、农用机械动力单元中都能见到它的身影，作为燃烧室动力传递的第一环，它的结构合理性直接决定了动力输出效率与整机运行寿命。从实际工况出发，活塞头部的型面设计并非规整平面，顶部的凹坑轮廓是匹配燃烧室挤气涡流形态做的适配，不同凹坑深度与边缘倒角的组合，会直接影响混合气在压缩终了的湍流强度，这部分建模时需要严格匹配缸盖燃烧室的匹配边界，不能单独孤立做活塞的结构。活塞环槽的位置与宽度是按照气环、油环的装配公差预留的，第一道环槽因为直接接触高温燃气，槽岸的高度做了加厚处理，避免长期高温工况下出现环槽变形导致的密封失效，油环槽位置的回油孔在模型上做了等径阵列排布，实际加工时这些孔的倒角角度需要严格控制，防止刮伤缸壁。活塞销座的位置做了偏心设计，并非完全在活塞轴向中心线上，这个偏心量是为了抵消活塞换向时的侧击力，降低做功行程中活塞对缸壁的敲击噪音，销座内部的衬套安装位预留了合适的过盈量，保证活塞销在工作温度升高后仍能保持稳定的配合间隙。与之相连的连杆部分，杆身采用了工字形截面，这种截面在相同重量下能获得最优的抗弯抗扭刚度，适配往复运动中高频交变的载荷冲击，连杆大头的剖分面采用了斜切口设计，方便在缸径有限的机型中完成装配，剖分面的锯齿定位结构在模型上做了完整还原，能保证连杆盖装配时的定位精度，避免螺栓紧固后出现错位。连杆小头的衬套压装位做了微小的导入倒角，衬套上的油孔位置与杆身的油道完全对齐，保证压力润滑油能顺利到达活塞销的摩擦表面，形成稳定的油膜。从安装边界来看，活塞的外径尺寸需要和对应缸径的配缸间隙做匹配，常温下预留的间隙值要考虑活塞铝合金材料与缸体铸铁/铝合金材料的热膨胀系数差异，避免热机后活塞胀死在缸筒内；连杆的大小头中心距是决定发动机压缩比的关键尺寸之一，建模时这个尺寸的公差带需要控制在极小的范围内，否则会直接影响整机的压缩余隙。活塞销的长度需要略小于活塞销座的外侧间距，防止销子轴向窜动刮伤缸壁，两端的卡环槽深度要足够，避免卡环在高速往复运动中脱出。实际设计过程中，活塞裙部的型面做了中凸变椭圆处理，并非正圆柱形态，冷态下裙部与缸壁的接触是中间区域先贴合，热态膨胀后整个裙部能均匀贴合缸壁，既保证导向精度，又不会出现局部磨损加剧的问题。连杆螺栓的安装位做了沉头处理，螺栓拧紧后的头部不能高出连杆大头的侧面，避免运转时与曲轴平衡块发生干涉。这套结构在建模时所有的圆角过渡都做了处理，尤其是活塞销座与活塞头部的连接位置、连杆杆身与大小头的过渡位置，这些都是应力集中的高发区域，合适的圆角半径能大幅降低交变载荷下的疲劳断裂风险。在实际应用场景中，这套组件除了传统内燃机，也能适配小型空气压缩机、往复式泵类产品的动力端结构，只需要根据不同的工况载荷调整材料与局部尺寸即可，比如空压机用的活塞因为没有高温燃气接触，环槽数量与顶部型面可以做简化，而高负荷柴油机用的活塞则需要在活塞头部增加冷却油腔的结构，通过机油喷射带走头部的热量。
