轻木骨架式固定翼航模机体结构设计

　　这套轻木材质的固定翼航模机体结构，主要面向航空模型运动、中小学航空科普教学、小型无人机验证平台搭建等场景使用，区别于注塑一体成型的泡沫航模，全骨架式的轻木结构在抗扭刚度、维修便捷性、载荷传递效率上有明显优势，适合有一定动手能力的航模爱好者、航空专业学生做结构改装与飞行验证。从实际使用场景来看，这类结构既可以作为遥控滑翔机的机体基础，搭配小功率动力系统完成长航时留空飞行，也可以拆除动力组件作为手掷滑翔机用于科普教学，还能在机翼、机身预留的安装位加装小型测绘、传感模块，作为低空低速试验的小型飞行平台使用。

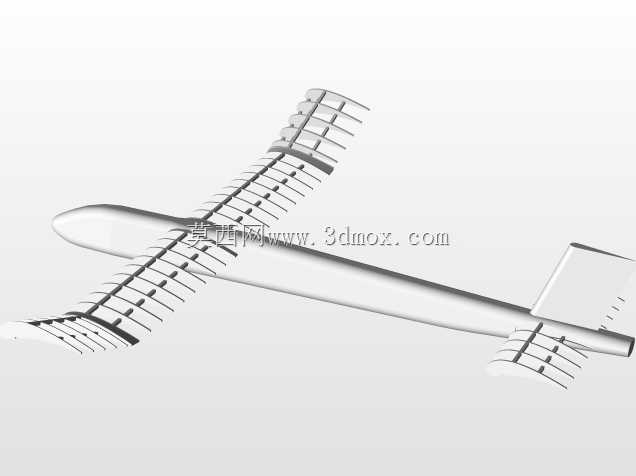

　　设计思路上，整套结构采用传统固定翼的常规布局，机身以纵向承力的长桁搭配横向隔框形成盒式承力结构，没有使用复杂的曲面蒙皮成型设计，所有骨架构件均为平面切割即可加工的轻木片材，大幅降低了手工制作的加工难度，普通爱好者使用激光切割或者手工线锯就能完成所有零件的加工。机翼部分采用了平行翼梁搭配密集翼肋的结构形式，翼肋按照选定的翼型曲线加工出准确的型面，组装后只需要覆盖热缩蒙皮就能形成光滑的翼面，翼梁承担飞行过程中的弯矩，翼肋维持翼型并传递局部气动载荷，这种结构在轻木航模里经过了数十年的实际飞行验证，在轻量化和结构强度之间取得了很好的平衡。尾翼部分同样采用骨架式结构，水平尾翼与垂直尾翼均通过快拆结构与机身尾部连接，方便运输过程中拆卸收纳，减少存放占用的空间。

　　从安装边界来看，机身头部预留了标准的动力系统安装位，可以适配不同规格的外转子无刷电机或者橡筋动力组件，安装座的孔位预留了足够的调节余量，方便使用者根据飞行需求调整拉力线角度。机身中部的舱段预留了电池、接收机、舵机的安装空间，隔框上预先开出了走线槽，方便舵机线、电源线的布设，避免飞行过程中线路晃动干扰操纵机构。机翼与机身的连接采用插接式设计，机翼根部的插接件与机身中部的翼台配合，不需要复杂的紧固件就能完成机翼的快速拆装，同时保证机翼安装角的精度，避免组装误差带来的飞行性能下降。操纵面的舵角安装位在翼肋、尾翼骨架上都做了预留，舵面的偏转间隙控制在合理范围内，保证操纵响应的灵敏度不会因为结构旷量受到影响。

　　实际使用过程中，这类骨架结构的维修成本极低，一旦出现飞行碰撞导致的构件损坏，只需要切割替换对应的单个翼肋或者长桁构件即可，不需要像泡沫机体那样出现破损就整体更换。结构的重量控制也更灵活，制作者可以根据预期的飞行重量，选择不同厚度的轻木材料加工构件，在需要加强的部位比如翼根、起落架安装位，可以局部更换硬度更高的轻木或者增加薄木片加强层，不需要改动整体的结构设计。整套结构的气动外形经过了实际飞行验证，低速飞行状态下的升阻比表现稳定，不容易出现失速尾旋等危险状态，很适合入门级航模爱好者练习飞行操纵，也适合作为航空教学的具象案例，帮助学习者直观理解固定翼飞行器的承力结构、气动布局相关的工程知识。在做结构验证的时候，还可以在骨架的不同位置粘贴应变片，测试飞行过程中不同机动状态下的结构受力分布，为后续的结构优化提供实际测试数据，这也是一体成型泡沫航模很难实现的应用价值。
