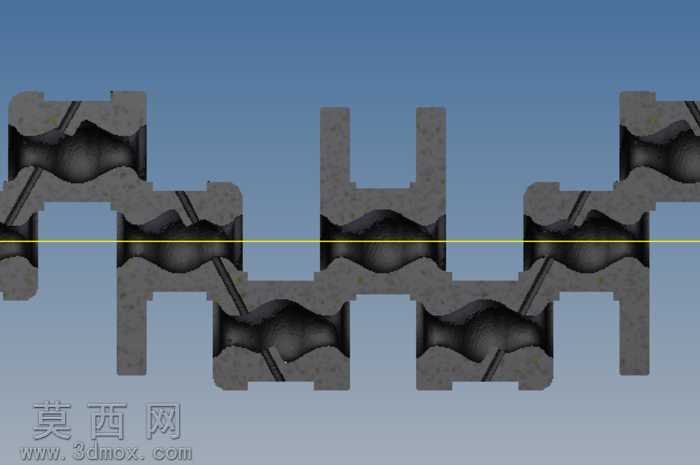

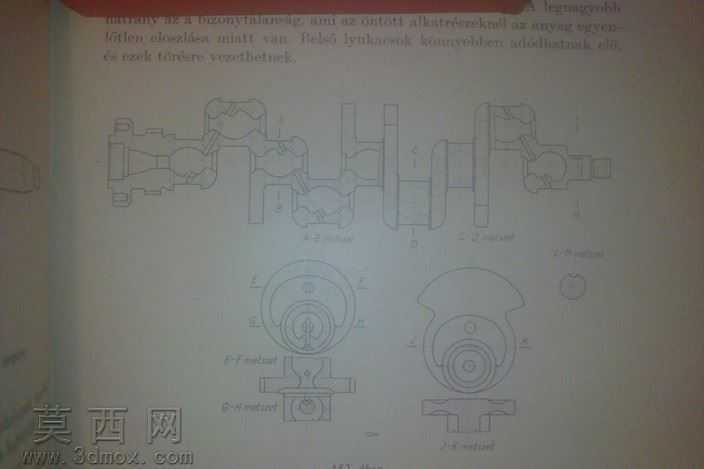

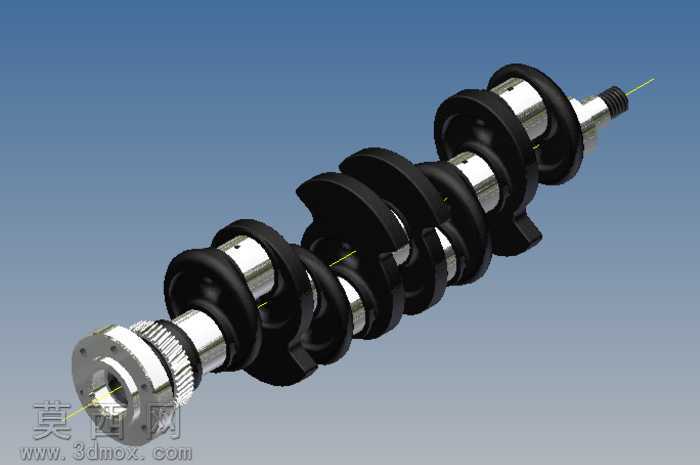

本作品为铸钢材质发动机曲轴的三维数字化模型,建模阶段以实际内燃机动力输出核心部件的工程参数为基准,首先梳理曲轴整体的空间布局逻辑,明确主轴颈、连杆轴颈、曲柄臂、平衡块、前端传动齿轮、后端输出法兰各结构的位置关系与尺寸比例,采用参数化建模方式逐段构建特征:先绘制各轴段的径向截面草图,通过回转特征生成主轴颈与连杆轴颈的基础轴体,再根据曲柄连杆机构的运动相位要求,确定各连杆轴颈的偏转角度,保证相邻缸做功行程的相位差符合四冲程内燃机的工作逻辑。建模过程中对曲柄臂与轴颈的过渡圆角做了精细化处理,还原实际零件的圆角应力释放结构,避免应力集中的结构缺陷,同时在曲轴前端集成正时传动齿轮结构,精准还原轮齿的齿形、模数与安装定位结构,后端预留飞轮连接法兰的螺栓孔定位特征,平衡块部分按照实际动平衡要求设计配重轮廓,保证曲轴高速旋转时的动平衡性能。材质渲染阶段针对铸钢基材的特性调整材质参数,轴颈工作表面设置为精加工后的金属亮面质感,还原磨削加工后的高粗糙度要求表面效果,曲柄臂与平衡块非加工面设置为铸钢毛坯的哑光深色金属质感,区分加工面与非加工面的视觉差异,同时添加金属材质的环境反射效果,让模型整体呈现真实的金属零件光影表现。结构设计上充分考虑曲轴的实际工作工况,各油道开孔位置按照实际润滑路径做了隐性结构预留,轴颈的直径配比、曲柄臂的厚度参数均参考成熟内燃机曲轴的设计规范,保证模型结构符合工程实际逻辑,既可以作为机械原理教学的演示模型,也可作为内燃机相关设计的参考结构,完整还原铸钢曲轴从毛坯到成品的结构特征,清晰展示动力传递路径上各部分的配合关系,直观呈现曲柄连杆机构将活塞往复运动转化为旋转运动的核心结构载体的形态特点。
