阶梯式带键槽花键传动轴三维设计

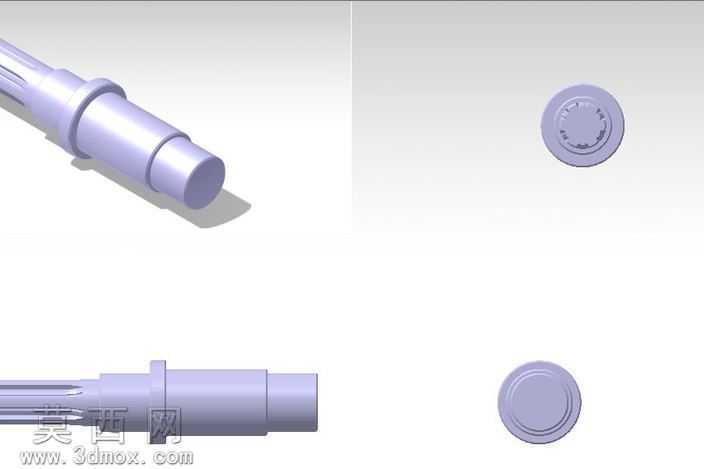

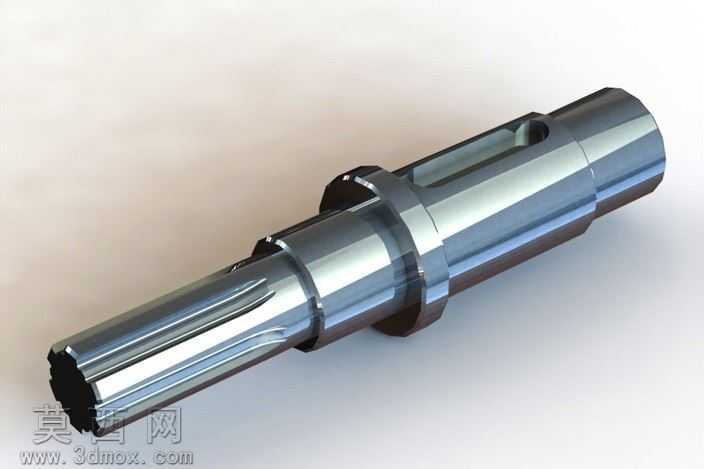

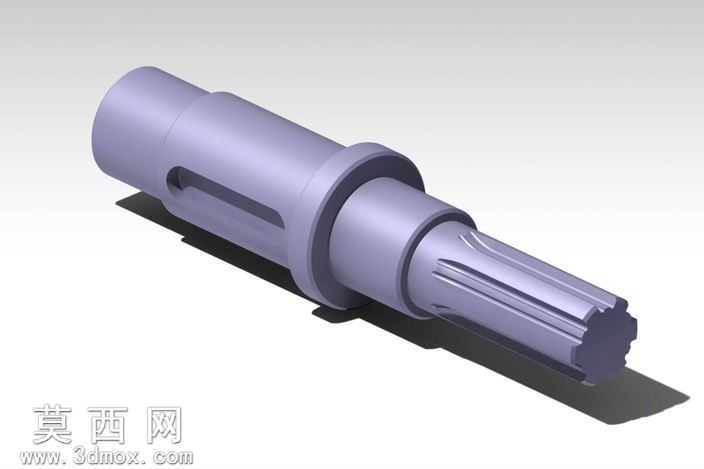

本作品为机械传动场景常用的阶梯式传动轴三维建模成果，建模阶段严格遵循轴类零件的设计规范，首先梳理轴的功能需求确定各轴段的直径与长度参数，从左端的花键段开始逐段构建特征：左端外花键采用参数化齿形绘制，通过拉伸切除完成花键齿的均匀阵列，保证花键的齿距、齿形角符合传动配合公差要求；相邻轴段设置过渡圆角避免应力集中，中间轴段设计有平键键槽，键槽的宽度、深度、长度按照标准键的配合尺寸绘制，键槽边缘做微小倒角处理；轴肩位置严格按照轴承、传动件的定位要求设计轴肩高度，保证装配时零件可以可靠轴向定位，右端轴段做倒角处理方便装配导入。建模过程中对所有回转特征采用同轴心约束，保证各轴段的同轴度公差符合设计要求，所有退刀槽、越程槽的尺寸都按照机械加工工艺要求设置，避免出现无法加工的尖锐结构。材质与渲染阶段，为模型赋予合金钢金属材质，调整材质的粗糙度、金属度参数还原精加工轴类零件的金属光泽，添加环境反射效果模拟车间光照环境，渲染时突出轴的圆柱面高光、键槽与花键的结构轮廓，清晰展示各部分的结构细节。设计思路上，该轴兼顾扭矩传递与零件定位功能，花键段用于传递大扭矩同时保证配合件的轴向滑动需求，平键槽段用于安装齿轮或带轮实现动力输入输出，阶梯轴的结构设计既满足不同直径传动件的装配需求，又通过轴肩实现各零件的轴向固定，整体结构紧凑，加工工艺性良好，可直接用于机械传动系统的虚拟装配、运动仿真以及工程图导出，适配多数常规机械传动场景的轴类零件设计参考需求，建模过程中预留了参数修改接口，可通过调整各轴段直径、长度、键槽尺寸快速适配不同的传动功率、安装尺寸需求。
