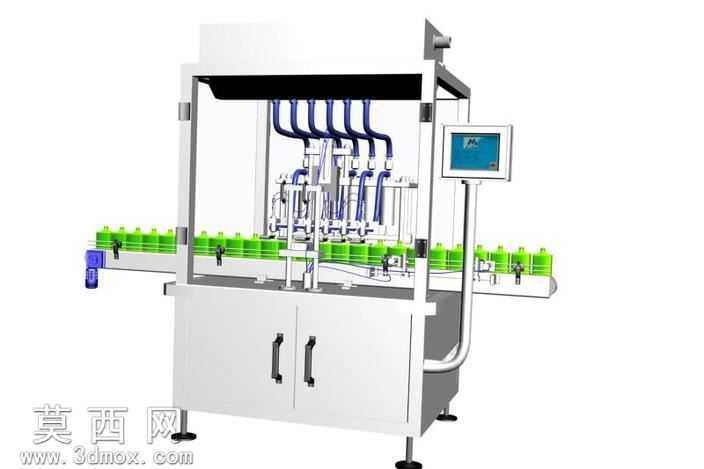

多头直线式全自动液体灌装设备三维设计

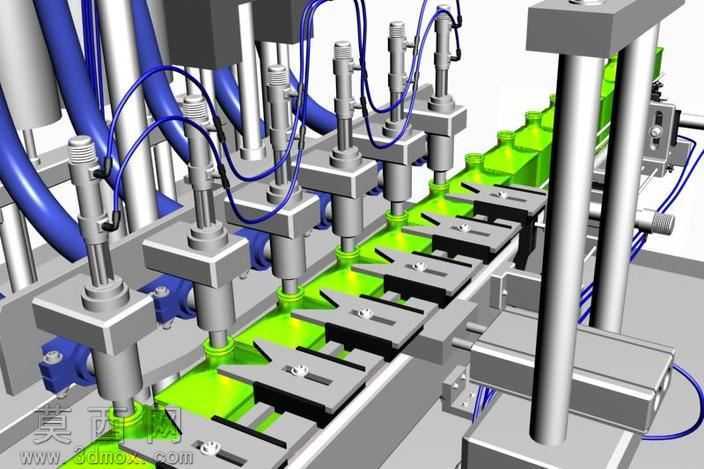

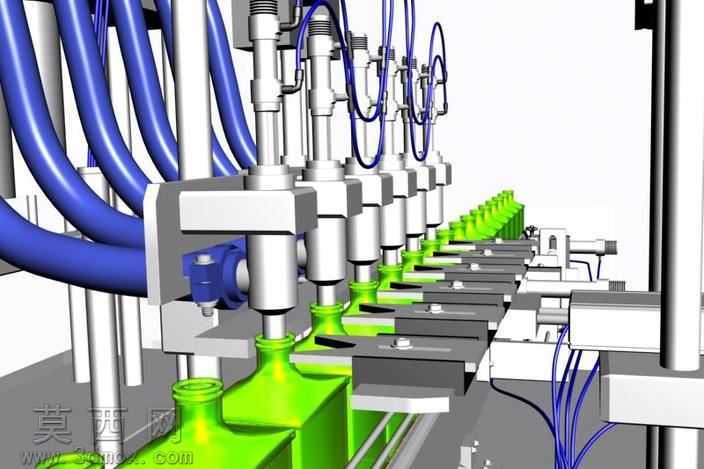

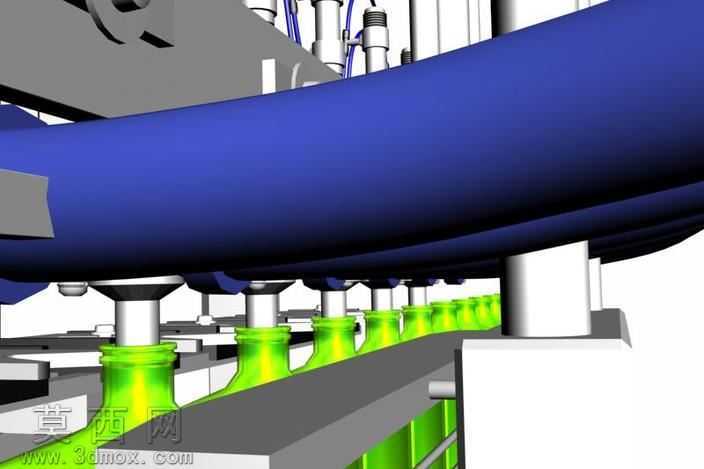

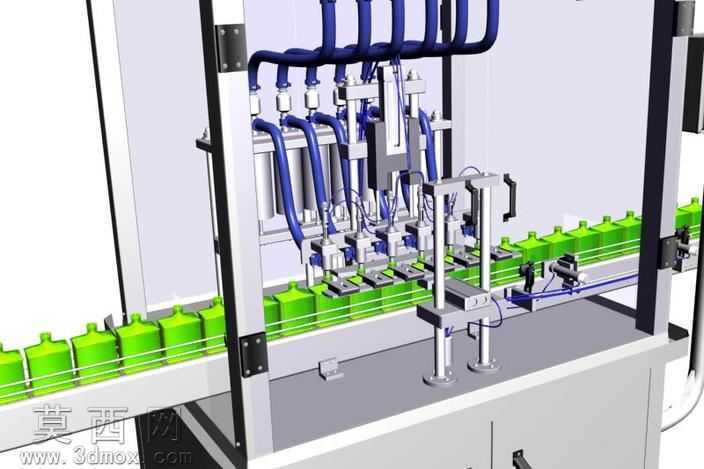

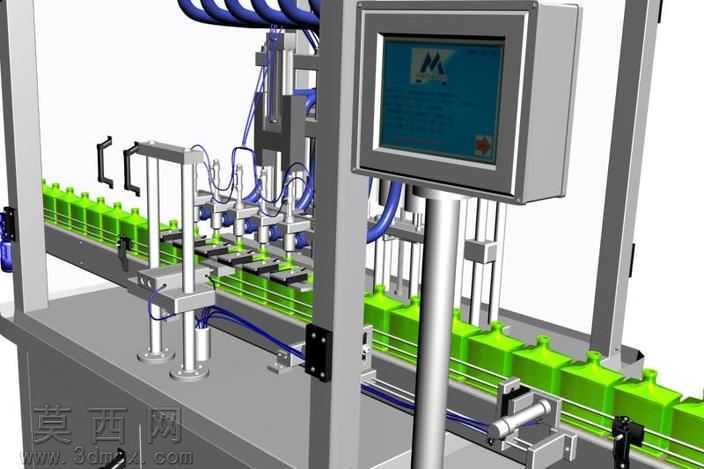

本模型为多头直线式全自动液体灌装机的完整三维设计成果，建模过程严格遵循食品包装机械的通用设计规范，采用自顶向下的装配设计思路完成整体结构搭建。首先完成设备整体框架的基准定位，确定下部柜体支撑结构、中部灌装执行工位、上部防护导流结构的层级装配关系，下部柜体采用不锈钢板材折弯成型的建模逻辑，预留电气元件安装空间与柜门开合的运动间隙，支撑脚采用可调节脚杯结构，建模时保留高度调节的行程参数，适配不同车间地面的安装找平需求。中部输送线采用平顶链板结构建模，链板节距、导向护栏间距均按照常规瓶装容器的外形尺寸设定，进瓶端设置分瓶螺杆结构的建模特征，保证待灌装容器能够等间距精准输送至每个灌装工位下方，避免出现卡瓶、错位的装配干涉问题。灌装执行单元采用六头同步灌装的布局设计，每个灌装头配置独立的升降驱动结构与流体管路，建模时还原了灌装头的升降导向轴、防滴漏出料嘴、流量控制阀的细节结构，管路部分采用蓝色半透明材质渲染，清晰区分流体输送路径与机械支撑结构，灌装头的升降行程参数适配不同高度的瓶装容器，满足多规格产品的灌装需求。设备侧方搭载触控操作屏的安装支架，支架采用可旋转弯折的结构设计，建模时保留旋转关节的转动自由度，方便操作人员根据站位调整屏幕角度。上部设置防尘护罩结构，护罩采用圆弧过渡的钣金造型，避免卫生清洁死角，符合食品加工设备的卫生设计要求。材质渲染阶段，与物料接触的灌装头、链板、护栏均采用304不锈钢材质，设置合适的金属粗糙度与反射参数还原真实金属质感，管路采用半透明蓝色工程塑料材质，柜体外壳采用哑光不锈钢材质，操作屏采用玻璃面板与塑料边框的组合材质，触控区域设置轻微的屏幕发光效果提升真实感。整体装配完成后进行全局干涉检查，确认输送链板运行、灌装头升降、柜门开合等运动部件均无结构干涉，各部件的连接螺栓、安装孔位均按照标准件参数建模，可直接导出工程图纸用于生产加工，该模型完整还原了全自动液体灌装机的机械结构与工作原理，可用于设备方案展示、结构优化参考以及相关教学演示场景。
