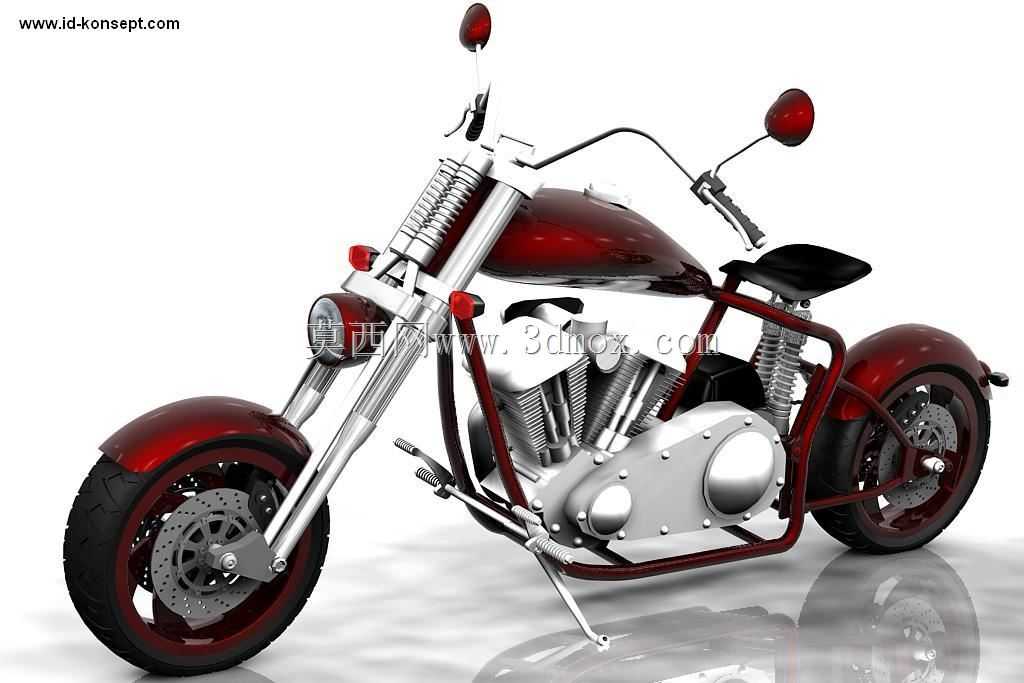

美式巡航太子摩托车外观结构三维设计

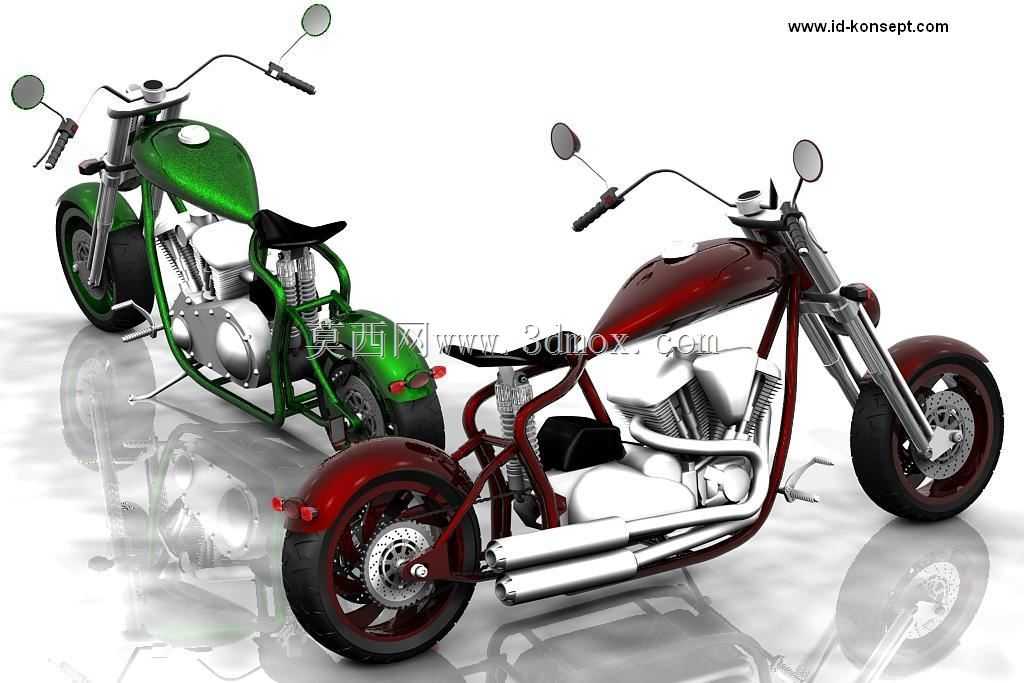

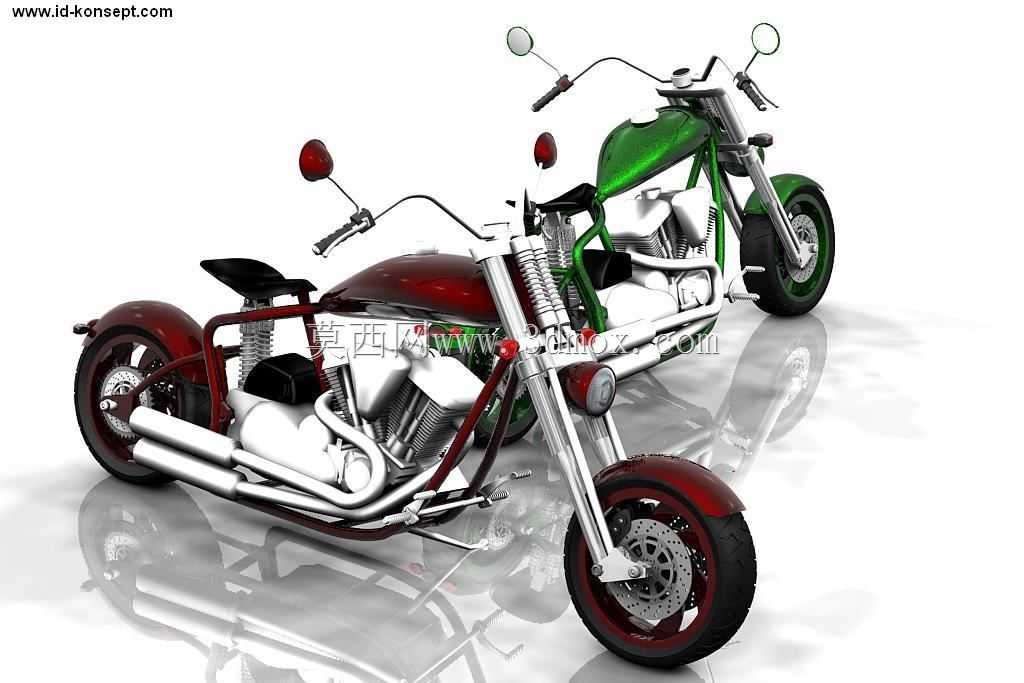

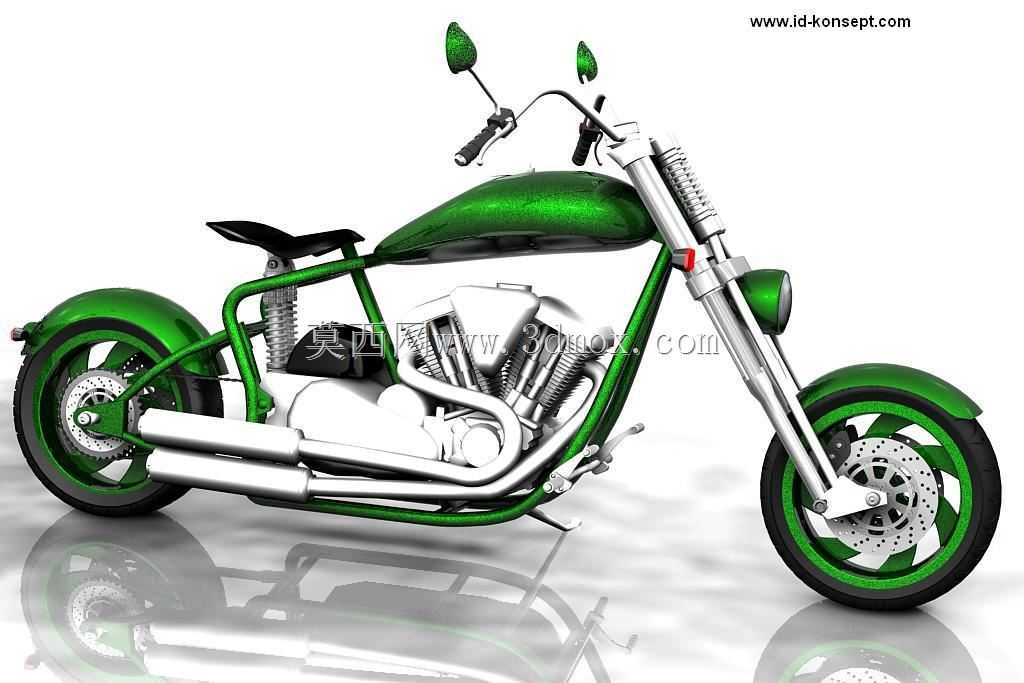

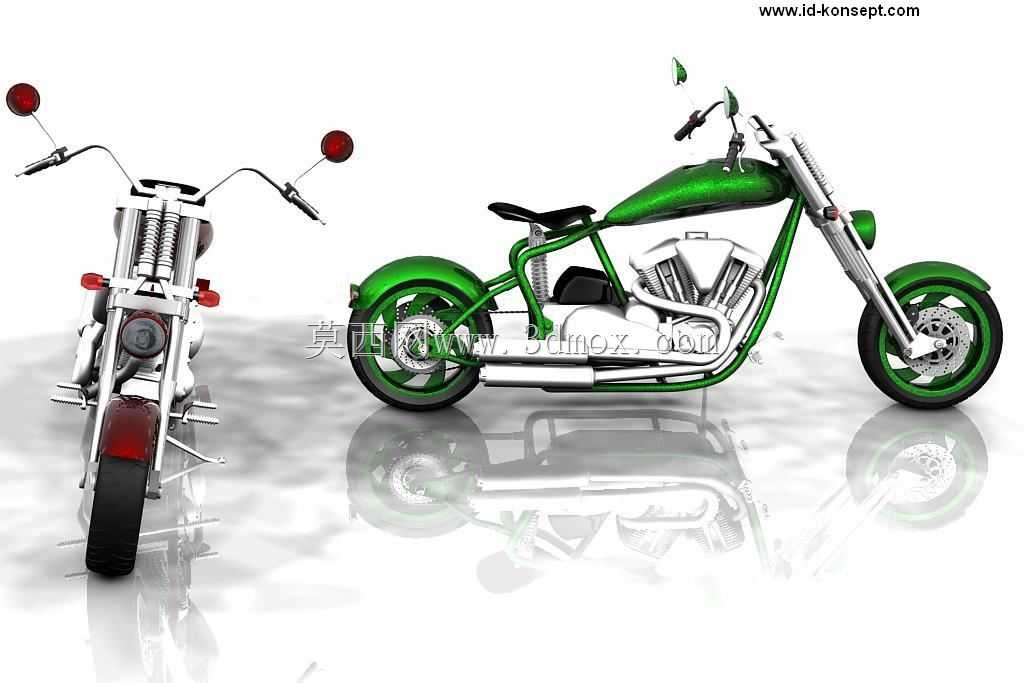

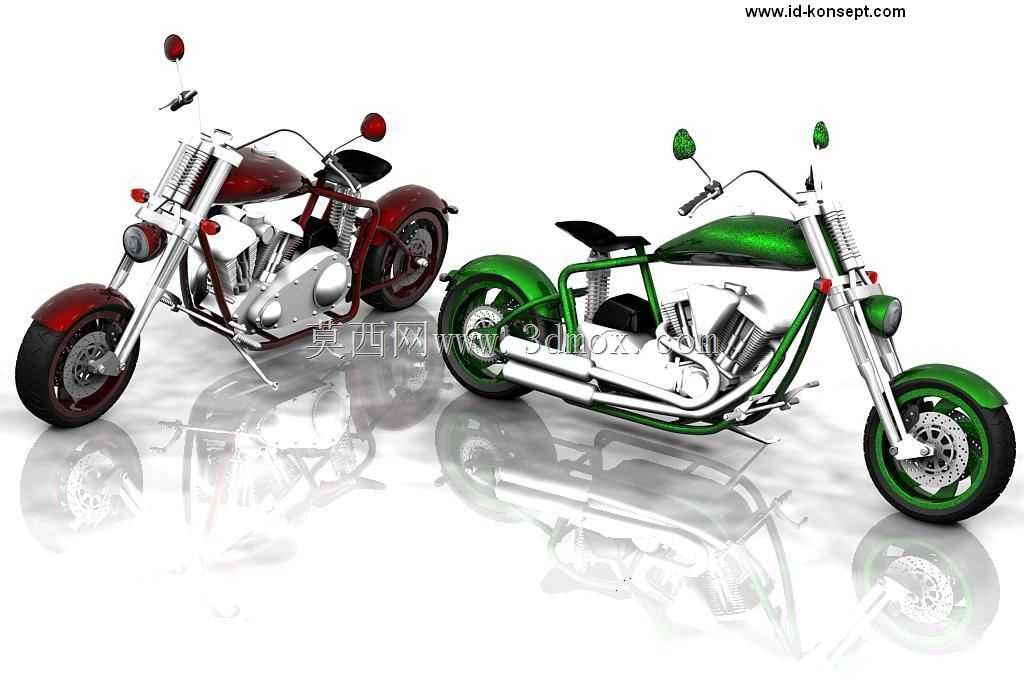

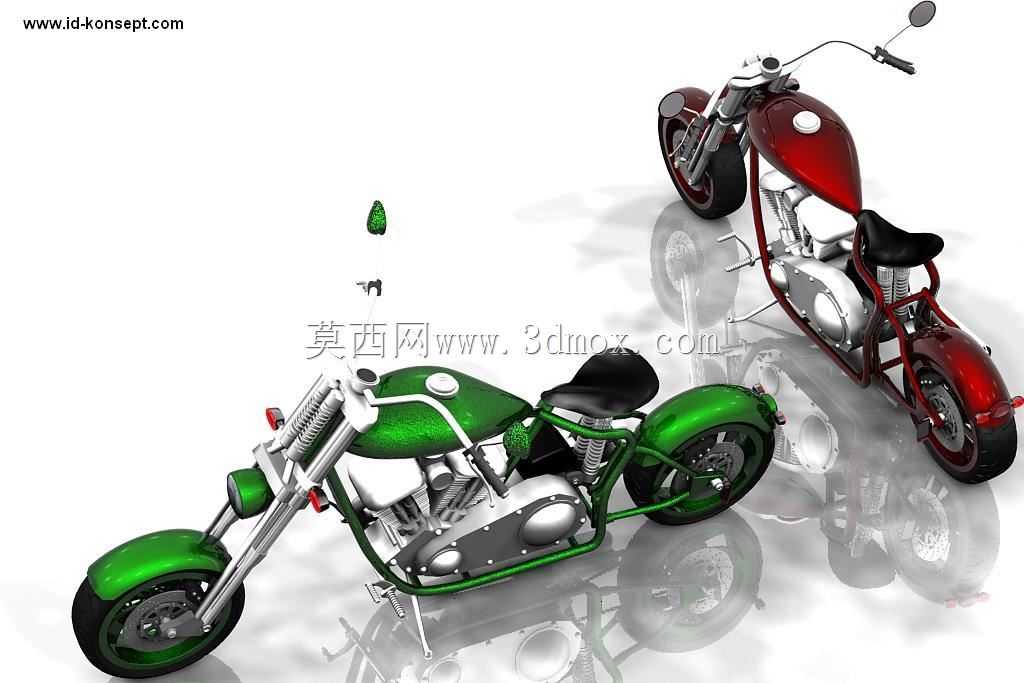

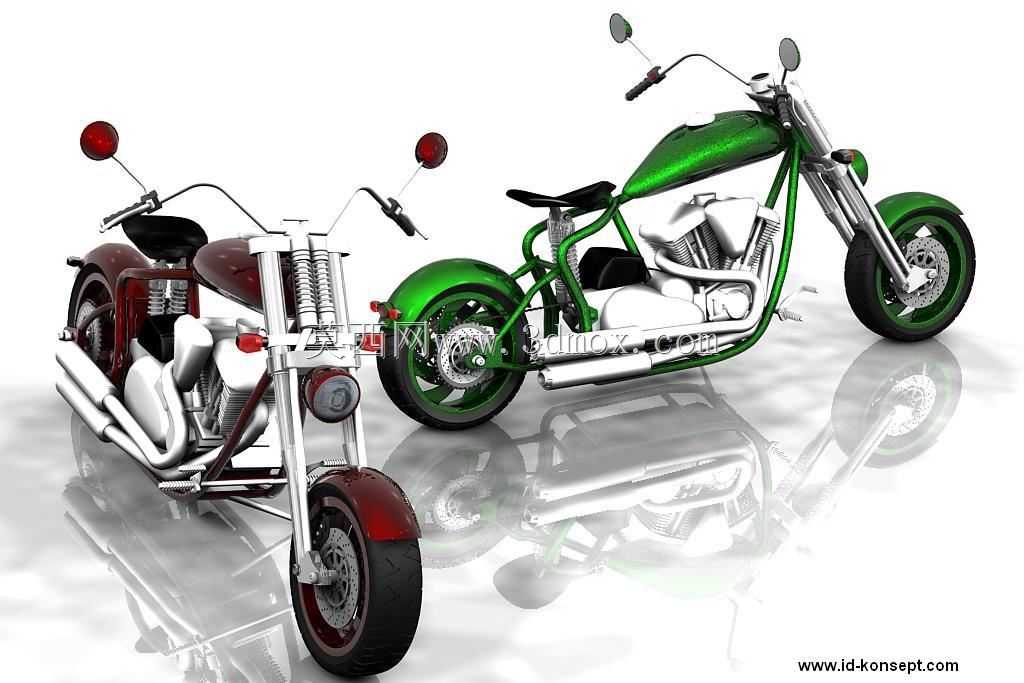

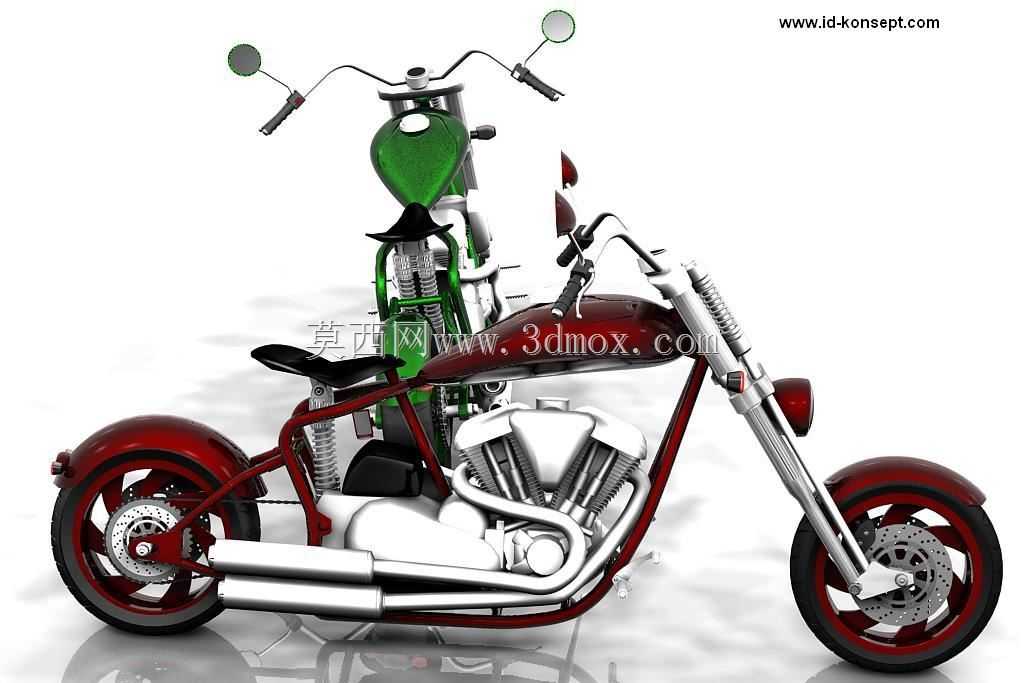

　　这款美式巡航摩托车的三维结构设计，核心围绕长途骑行的人机工程需求与复古巡航的造型定位展开，在结构排布上充分考虑了巡航车型低坐姿、长轴距的使用特性。从整车布局来看，前叉采用长行程正置伸缩结构，前倾角设定偏大，既保证了高速巡航时的直线行驶稳定性，也能过滤铺装路面上的细碎颠簸，前叉上部集成了反光镜安装支座与前转向灯固定位，无需额外设计独立安装支架，减少了整车外露的连接件数量。前轮采用单碟刹制动结构，刹车盘固定于轮毂辐条外侧，卡钳安装在前叉下端的铸造支座上，制动管路沿前叉内侧排布，避免转向过程中管路与周边部件发生干涉。动力单元为V型双缸结构，缸体呈V型夹角布置，既压缩了发动机的纵向安装空间，也让整车侧面的机械质感更突出，

　　发动机下部设计了双层并列排气管道，排气前段从缸头引出后沿车架下方向后延伸，尾段消音器采用短粗的圆柱造型，贴合巡航车的硬朗风格，排气安装位预留了减震衬套的安装空间，可隔绝发动机工作时的振动传递到车架尾部。车架采用硬尾风格的钢管焊接结构，后减震采用隐藏式布置，在视觉上营造出硬尾摩托的复古观感，同时兼顾了后悬挂的缓冲性能，座椅采用分体式低矮设计，前后座高度差较小，主驾驶座位置靠前，腿部空间舒展，符合巡航骑行时腿部前伸的坐姿需求，后座配套有独立的后靠背支架，可提升后排乘坐的舒适性。油箱采用水滴形流线造型，安装在车架主梁上方，油箱下部与车架贴合的位置做了适配性的曲面凹陷，既保证了油箱的容积需求，也让整车侧面线条更流畅，

　　油箱两侧预留了装饰盖的安装卡扣位，可适配不同风格的外观覆盖件。前后挡泥板采用贴合轮胎弧度的弧形设计，前挡泥板长度较短，仅覆盖前轮上部区域，避免转向时与前叉发生剐蹭，后挡泥板延伸至后轮中部，上部集成了后尾灯与后转向灯的安装位，尾部走线全部从车架钢管内部穿过，减少外露线束对外观整体性的破坏。车把采用高把设计，握把位置高于座垫，骑行时手臂自然抬起，长时间骑行不易产生疲劳，握把上集成了控制开关、油门转把与离合刹车手柄，所有控制部件的安装位都做了定位卡槽，装配时无需额外调整角度。整车的安装边界充分考虑了各部件的运动行程，前轮转向时的最大转角范围内，前挡泥板、刹车管路都不会与车架、油箱发生接触，后悬挂压缩到最大行程时，后轮与后挡泥板、

　　座垫底部之间仍保留足够的安全间隙，传动链条的张紧调节空间也在摇臂尾部做了预留，可满足后期维护的调节需求。从应用场景来看，这类巡航摩托主要面向公路长途骑行、休闲代步场景，结构设计上优先保证骑行的舒适性与外观的风格辨识度，所有外露部件的连接方式都兼顾了装配便捷性与后期维护的便利性，覆盖件的固定点多采用隐藏式卡扣设计，减少外露螺丝对外观质感的影响，发动机周边的散热间隙也做了充分预留，保证低速行驶与怠速状态下的空气流通效率，避免动力单元出现过热问题。
