直升机用块状铰接式连接结构件

　　该连接结构件主要应用于直升机机身局部铰接装配场景，承担相邻结构段的载荷传递与相对转动限位功能，是直升机结构系统中保障部件连接可靠性的关键受力零件。从实际装配场景来看，这类零件多用于直升机机身蒙皮与内部承力框架的铰接位置，或是小型操纵构件的连接节点，既要承受飞行过程中的交变气动载荷，也要适配地面维护、部件拆装时的转动开合需求，避免连接部位出现应力集中导致的疲劳失效。

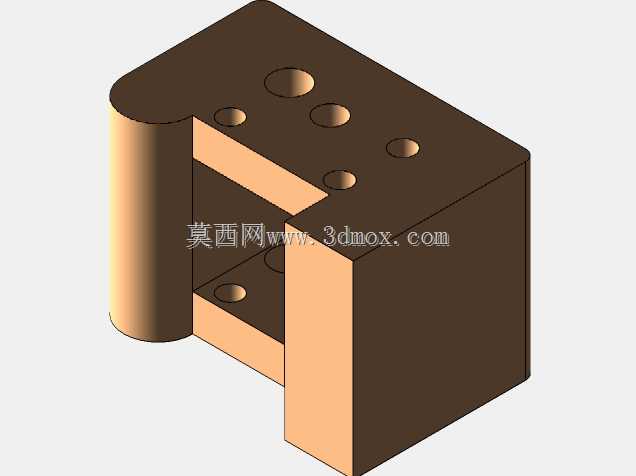

　　从功能特性上看，该零件采用单侧带圆柱铰接轴套的块状结构设计，主体为矩形承力块，一侧延伸出整段圆柱套筒结构，用于穿装铰接销轴，实现与配对构件的转动配合；主体块面上分布多组不同孔径的安装孔，孔位沿承力块的受力方向错落排布，既可以通过螺栓完成与相邻承力构件的刚性固定，也能通过不同孔位的组合适配不同安装间距的配对部件，预留的安装冗余量可抵消部分装配公差带来的适配问题。铰接套筒与主体块采用一体化成型结构，衔接位置做了圆弧过渡处理，避免直角衔接处的应力集中，在交变载荷作用下能有效降低疲劳裂纹产生的概率。

　　设计过程中优先考虑了载荷传递路径的合理性，圆柱铰接套筒的壁厚根据销轴的剪切载荷做了匹配计算，套筒内径与常用航空铰接销轴的公差带保持一致，保证转动过程中不会出现过大旷量，同时也不会因配合过紧导致转动卡滞。主体块的厚度根据连接部位的承压载荷设定，所有安装孔的孔边均做了倒角处理，既可以避免螺栓安装时刮伤螺纹，也能减少孔边的应力集中系数。零件的两个主安装面保持较高的平面度要求，装配时可与相邻构件的安装面完全贴合，避免出现局部点接触导致的压溃问题。

　　从安装边界来看，零件整体外轮廓无突出的尖锐结构，铰接套筒的外圆直径小于主体块的宽度，安装时不会与周边的管线、蒙皮结构发生干涉；主体块上的安装孔深度均未穿透对侧安装面，保证螺栓拧紧后不会出现螺杆突出刮碰周边构件的问题。铰接端的转动角度范围通过主体块的侧边轮廓做了机械限位，当配对构件转动到极限位置时，会与主体块的侧边平面接触，避免转动超差导致相邻构件碰撞。零件的材质选用航空常用高强度结构钢，表面做氧化处理提升防腐性能，适配高空高湿、温差变化大的使用环境，长期使用不会出现锈蚀卡滞的问题。

　　在建模逻辑上，该零件以主体矩形块为基础特征，先拉伸生成主体承力结构，再通过拉伸切除生成单侧的铰接套筒内孔，之后在主体块面上按受力排布位置切除生成所有安装孔，最后对所有锐边做倒圆角、倒角处理，所有特征的尺寸链均从安装基准面出发标注，保证加工时的尺寸精度可直接匹配装配要求，不需要额外做适配修磨。
