直升机机身支撑底盘结构件设计

项目分类:通用机械零部件 发布时间:2021-11-04 ID:358342
  • 直升机机身支撑底盘结构件设计

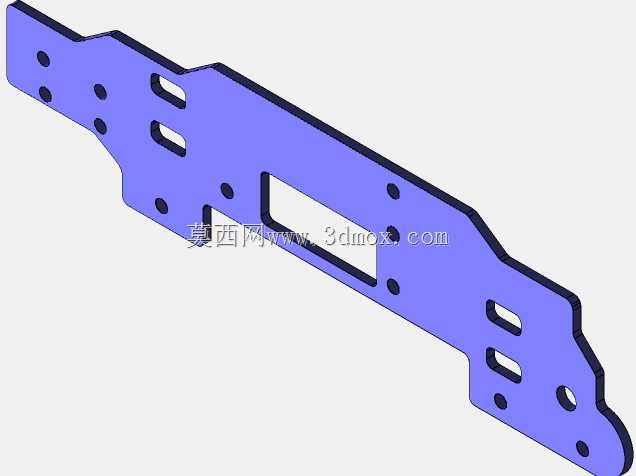

  这款支撑底盘属于直升机机身内部的承载连接结构件,主要应用在轻型直升机的航电设备舱与机身框架的衔接位置,承担舱内功能模块的承重、定位以及机身局部载荷传递的作用。在实际飞行工况下,该零件需要承受设备自重带来的静载荷,同时还要缓冲飞行过程中产生的振动载荷,避免机载设备出现移位、连接松脱的问题,是保障舱内部件安装可靠性的关键结构件。从结构设计来看,整体采用长条形异形钣金构型,轮廓完全贴合机身内部的安装空间走向,两端做了斜切收边处理,避免和周边的机身蒙皮、管线排布产生干涉。零件上分布的多组圆孔分为两类,一类是直径统一的螺栓过孔,用于和机身预埋的安装立柱配合,实现整个底盘的刚性固定,孔位的位置度公差控制在0.1mm以内,保证安装时能够顺利对位,

  不会出现强制装配带来的内应力;另一类是直径稍大的定位孔,用于和机载设备的定位销配合,快速确定设备的安装位置,减少装配时的调整工作量。零件上开设的三个长条形腰型孔,主要是为了适配不同规格设备的安装孔距偏差,允许安装时在腰型孔的长度范围内做小幅位置调整,同时也能在一定程度上减轻零件自身重量,符合航空零部件轻量化的设计要求。中间位置的大尺寸矩形镂空,是为了避让舱内穿过的线束与管路,避免底盘安装后挤压管线造成信号传输异常或者油路、气路堵塞,镂空边缘做了圆角过渡处理,防止锐边割破管线外层的防护套。在设计思路上,首先是基于机身内部的可用安装空间做轮廓拟合,先确定整体的长宽边界,总长度适配两个相邻机身隔框的间距,

  宽度控制在不超出舱内安装导轨的内侧范围,厚度根据承载需求选用合适的钣金板材,保证在额定载荷下的挠度变形量不超过0.05mm,避免因底盘变形导致安装在上面的设备出现角度偏移。其次是载荷路径的规划,所有的固定孔位都对应机身框架的加强筋位置,让底盘承受的载荷能够直接传递到机身主承力结构上,不会在蒙皮位置产生应力集中。考虑到航空场景的维护需求,零件的安装方向做了防呆设计,两端的轮廓不对称,反向安装时无法对准固定孔位,避免地勤维护时出现装反的失误。表面处理采用阳极氧化工艺,在提升板材耐腐蚀性能的同时,也能增加表面硬度,减少装配和使用过程中的划伤。从安装边界来看,零件安装后上表面与设备舱盖板的预留间隙满足散热要求,

  下表面与机身底层结构的间隙足够穿过常规规格的航空线缆,两侧边缘与相邻结构件的安全间隙大于3mm,不会在飞行振动过程中产生摩擦异响。零件的折弯边高度统一,既提升了整体的结构刚性,减少薄板的翘曲变形,也不会占用过多的舱内垂直空间。在细节处理上,所有的孔位边缘都做了去毛刺处理,避免装配时划伤操作人员或者损坏设备的安装面,腰型孔的长度方向与设备安装的调整方向保持一致,保证调整过程顺畅无卡滞。这款结构件的设计完全围绕航空场景的可靠性、轻量化、易装配需求展开,没有多余的冗余结构,每一处开孔、每一段轮廓都有对应的功能考量,既满足了承载要求,也尽可能控制了自身重量,同时兼顾了装配和维护的便利性,能够适配轻型直升机舱内特定位置的安装使用需求,在实际应用中可以有效提升机载设备的安装稳定性,降低飞行过程中因结构问题引发的设备故障概率。
