Amarok轻量化机械夹爪结构设计

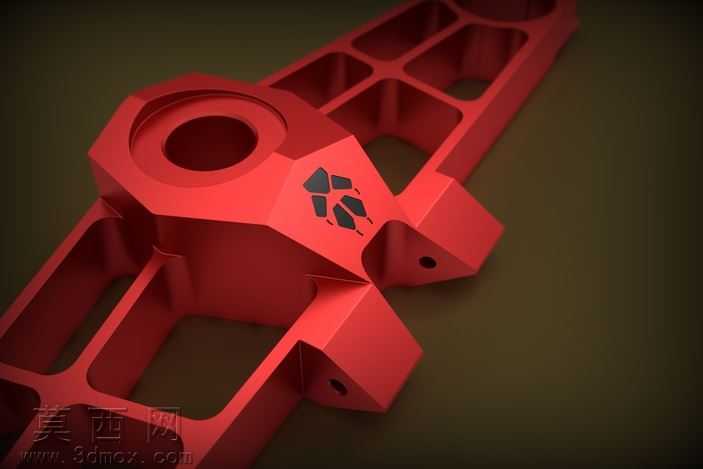

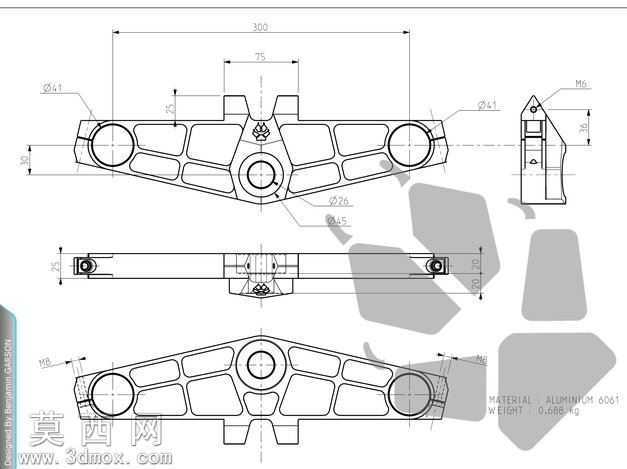

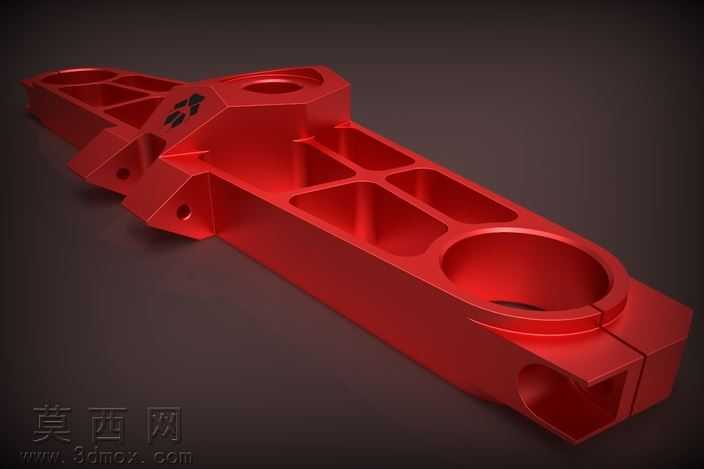

本作品为Amarok系列夹爪的第一款结构设计，整体采用仿生机甲风格的造型语言，在三维建模阶段以Pro/Engineer Wildfire5.0作为核心建模工具，全程采用参数化建模逻辑搭建实体特征，首先绘制夹爪整体的轮廓草绘，通过拉伸、切除命令构建主体的基础实体，针对夹爪的安装定位区域，精准绘制同轴的环形安装孔特征，保证孔位的同轴度公差符合装配要求，同时在夹爪的开合端设计分体式夹紧槽结构，通过槽位的形变余量实现稳定的装夹效果。为了实现极致轻量化的设计目标，建模过程中在主体非受力区域大量布置镂空的加强筋结构，筋条采用渐变厚度设计，在保证结构刚性的前提下最大化去除冗余材料，最终将整体重量控制在690克以内，同时对夹爪所有外露的锋利边缘做倒圆角过渡处理，在爪部的中心区域特意设计了仿机甲爪牙的造型特征，兼顾结构实用性与视觉表现力。材质渲染阶段选用阳极氧化金属铝作为基础材质，调整材质的金属度、粗糙度参数模拟红色硬质阳极氧化的表面质感，添加细微的表面颗粒纹理提升真实感，打光采用三点布光方案，主光从侧上方打亮夹爪的主体轮廓，辅光补全暗部细节避免死黑，轮廓光勾勒夹爪的边缘结构，最终渲染出的效果图清晰展现了夹爪的结构细节与表面质感。结构设计上充分考虑加工可行性，所有特征均符合常规机加工的工艺要求，不存在倒扣、极小内角等难以加工的结构，镂空筋条的最小厚度满足铣削加工的刀具尺寸要求，安装孔位预留了足够的装配操作空间，整体结构既实现了机甲风格的视觉效果，又满足了五金夹具的实用装夹需求，在减重与刚性之间取得了良好的平衡。
