桶栓式插销锁具三维结构设计

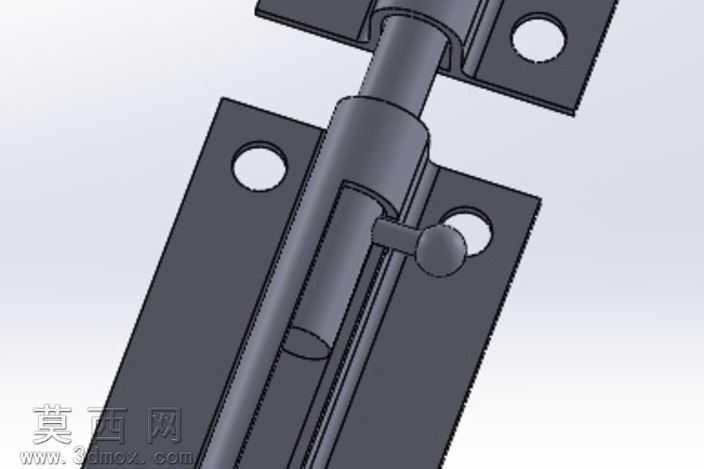

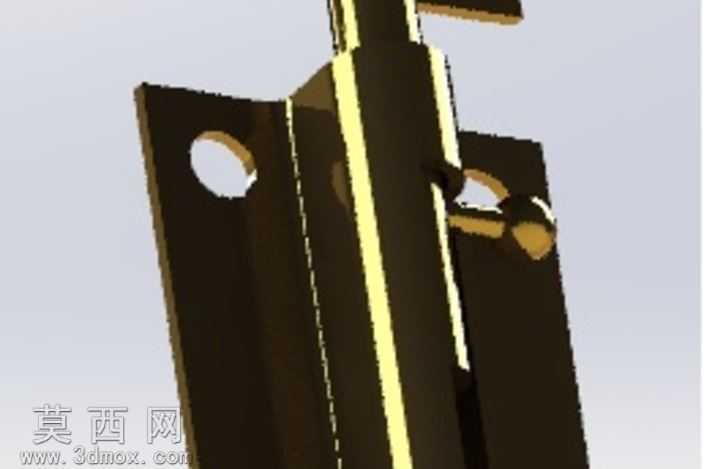

本作品为桶栓式插销锁的三维参数化建模成果，建模阶段基于通用机械紧固件的装配逻辑展开，首先梳理插销锁的核心组成：带安装孔的固定座板、纵向滑移的桶形栓体、限位锁止结构三个核心模块，建模时优先采用草图驱动的特征建模方式，先绘制固定座板的二维轮廓，精准定位两个安装通孔的圆心距与孔径参数，通过拉伸特征生成座板基体，对座板边缘做倒圆角处理消除应力集中的锐边结构。针对桶形栓体部分，采用回转特征结合拉伸切除的方式构建，先绘制栓体的轴向截面轮廓，绕中心轴线回转生成圆柱状栓身，再通过拉伸切除构建栓体上的锁止卡槽与拨动手柄的安装位，保证栓体在座板导槽内的滑移行程符合锁止与解锁的行程要求。锁止结构部分建模时重点配合栓体的卡槽尺寸，构建可弹性卡合的锁舌结构，还原插销锁闭合时锁舌卡入卡槽、阻止栓体轴向滑移的锁止逻辑。材质与渲染阶段，为金属部件赋予哑光发黑的钢材材质，调整材质的金属度、粗糙度参数，模拟工业五金件常见的表面氧化处理质感，添加环境光遮蔽效果凸显部件间的装配缝隙与结构层次，渲染时采用侧上方主光源搭配补光的布光方式，突出栓体与座板的轮廓边界，清晰展示各部件的形态特征。结构设计上充分考虑实际装配需求，固定座板的安装孔位预留了标准紧固件的安装间隙，栓体与座板导槽之间设置合理的配合公差，既保证栓体滑移顺畅无卡滞，又避免间隙过大导致锁具晃动松旷，锁舌的卡合深度经过参数校核，保证锁止状态下可承受常规的轴向拉力不会意外脱开，整体建模严格遵循机械设计的尺寸规范，各特征参数可根据实际使用场景灵活调整，适配不同安装尺寸的使用需求。
