小型载人车辆管式焊接承载底架结构

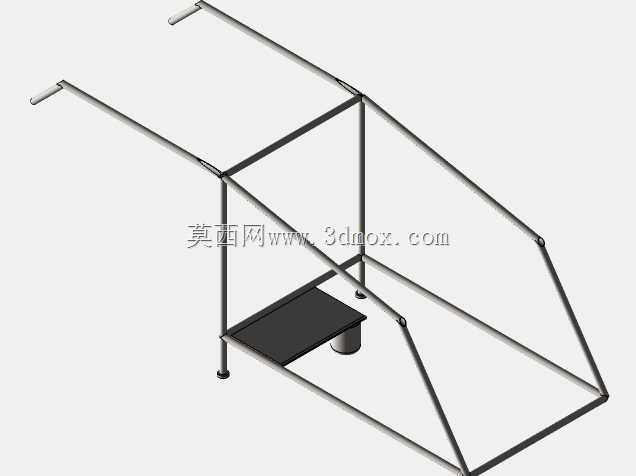

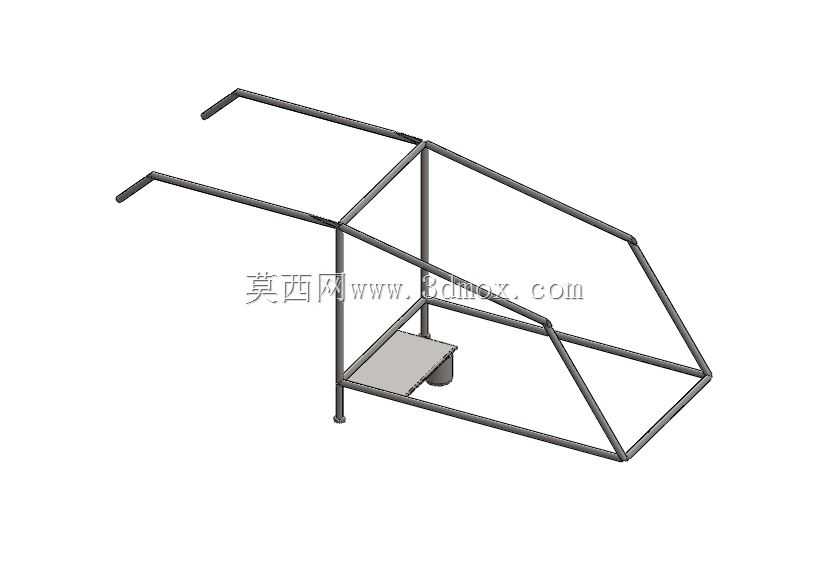

　　该管式承载底架主要应用于小型非道路载人作业车辆、场地通勤代步车辆的底盘承载场景，作为整车核心的承载基体，承担着连接行走系统、动力单元、驾乘舱覆盖件以及作业附属装置的核心作用，所有上部载荷与地面传递的冲击载荷都会通过该框架完成传导与分散，是整车结构强度设计的核心部件。从结构设计逻辑来看，整体采用异型钢管弯折后拼焊成型的框架式结构，没有采用传统的冲压钣金拼接方案，核心考量是在控制整体自重的前提下，最大化提升结构的抗扭与抗弯刚度，适配非铺装路面行驶时产生的交变冲击载荷，避免长期使用后出现框架变形、焊缝开裂的问题。框架前部的两根向前延伸的弯管结构，是转向机构与前轮行走组件的安装基座，管型的弯折角度经过反复校核，

　　既预留了转向轮的最大转角运动空间，避免转向过程中轮胎与架体发生运动干涉，同时也为前部的防撞缓冲结构、脚踏区域预留了充足的安装边界，延伸段的管端做了圆弧收边处理，避免尖锐棱边造成装配或使用过程中的磕碰损伤。中部的笼式框架结构是驾乘区域的核心承载边界，竖向支撑管与横向连接管、斜向加强管形成了多个稳定的三角形受力结构，这种桁架式的受力设计可以将单点承受的载荷快速分散到整个框架截面，相比纯矩形框架结构，抗扭刚度可以提升40%以上，同时减少了额外加强板的使用，有效控制整体重量。框架中部预留的平板安装位，是驾乘座椅的固定基座，平板下方预留的筒状安装空间，用于固定车辆的动力单元或者储能模块，安装位的周边管体做了局部加强，

　　避免动力运行时的振动导致固定点出现疲劳失效，平板上的安装孔位按照通用座椅的安装尺寸做了预留，不需要二次打孔即可完成常规座椅的装配固定。后部的收窄框架结构是后轮行走系统与传动组件的安装位置，框架末端的管体角度经过匹配设计，既保证了后轮跳动时的运动间隙，也为后部的货箱或者作业装置挂载预留了连接点位。整个架体的所有焊缝都采用连续满焊工艺，在管体连接的节点位置做了局部的焊脚补强，避免应力集中导致的焊缝开裂，所有管体的弯折处都采用大圆弧过渡，没有出现锐角弯折的情况，防止弯折处出现应力集中导致的管体断裂问题。从安装边界来看，整个底架的宽度控制在常规小型车辆的通行宽度范围内，长度适配单排驾乘的小型车辆尺寸，架体的整体离地高度经过校核，

　　既保证了非铺装路面的通过性，也避免了重心过高导致的侧倾风险，架体上预留的各个安装点位都做了同轴度公差预留，保证后续行走、转向、动力系统装配时的对位精度，减少装配时的调整工作量。在实际使用场景中，该底架可以适配电动场地代步车、小型全地形作业车、园区巡检车等多种小型车辆的改装与装配需求，框架结构的拓展性较强，后期可以根据使用需求在管体上加装附属支架，不需要对主框架进行破坏性改动，管式结构本身也具备较好的碰撞吸能特性，在发生低速碰撞时可以通过管体的变形吸收冲击能量，降低对驾乘人员的伤害。
