饲料加工送料输出导料槽结构

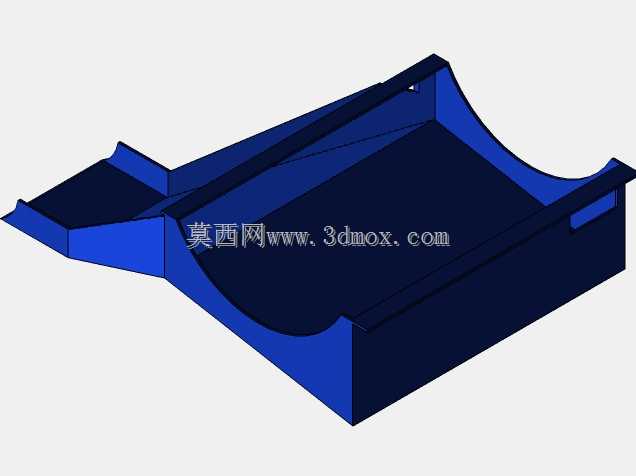

　　在规模化畜禽饲料加工的生产链路里，从混合机完成配比混合的粉状、颗粒状成品饲料，需要通过稳定的导料结构完成向成品输送设备、包装工位的平稳转接，这个导料结构的设计合理性，直接影响整条生产线的连续运转效率，一旦出现物料卡滞、撒漏、残留积料的问题，轻则需要停机清理耽误生产节拍，重则会因积料霉变引发饲料批次污染的质量事故。本次设计的送料输出导料结构，核心就是解决饲料加工环节出料转接过程中的常见痛点，结构整体采用敞口接料、弧形导流、定向输出的构型，接料端做了外扩的喇叭口式延伸边，能够完全覆盖上游设备的出料口投影范围，避免高速下落的物料从接料缝隙处飞溅撒漏，接料段的底板设置了12度的倾斜导角，刚好匹配饲料颗粒的自然休止角，

　　既不会因为倾角过小导致物料在槽底堆积残留，也不会因为倾角过大让物料下落速度过快引发后续输送设备的进料冲击过载。导料槽的中段采用大半径弧形过渡结构，替代了传统直角折弯导料槽的折角结构，从根源上消除了折角位置的积料死角，弧形面的曲率经过反复校核，能够让下落的物料顺着弧面顺滑改变流向，不会出现物料直接撞击槽壁产生的碎粒问题，对于颗粒饲料来说，能够有效降低输送转接过程中的颗粒破损率，减少成品中的粉料占比，提升成品饲料的外观合格率。槽体两侧的挡边高度沿着物料流向做了渐变设计，接料端挡边高度更高，能够兜住下落过程中向两侧飞溅的物料，随着物料流向逐渐平稳，挡边高度逐步降低，既可以减轻结构整体的自重，也方便日常生产过程中观察槽内的物料流动状态，

　　一旦出现堵料迹象能够第一时间发现处置。在安装边界的设计上，导料槽的进料端预留了与上游设备出料口对接的法兰安装位，安装孔采用长圆孔设计，允许现场安装时有±10mm的位置调整量，能够适配不同厂家同规格混合机、制粒机的出料口安装尺寸偏差，不需要现场二次打孔修改；出料端的宽度与下游皮带输送机的接料段宽度完全匹配，出料口的下沿距离皮带面的高度控制在150mm以内，避免物料从过高位置下落冲击皮带造成皮带跑偏、物料撒漏的问题。槽体的侧壁上预留了观察窗的安装位，日常生产时可以通过透明观察窗查看内部物料流动情况，不需要拆开槽体就能判断是否存在积料、卡料问题，清理维护时可以快速拆开观察窗对槽内进行吹扫清理，减少停机维护的时间。

　　考虑到饲料生产车间存在一定的粉尘、潮湿环境，槽体的所有折弯边都做了圆角钝化处理，没有尖锐的棱角，既可以避免安装维护过程中划伤操作人员，也不会因为尖锐棱角挂住纤维类饲料原料造成积料。整个结构的加强筋设置在槽体的外侧，不会与内部流动的物料产生接触，避免加强筋位置形成积料死角，外侧的加强筋沿着槽体的长度方向布置，能够提升槽体整体的结构刚度，即使长期承受物料的冲击摩擦，也不会出现槽体变形、底板下沉的问题，延长结构的使用寿命。在实际生产场景中，这类导料结构不仅可以用在饲料加工的成品出料环节，也可以适配粮食加工、生物质颗粒加工等散料输送的转接工位，只需要根据物料的特性调整底板倾角和弧面曲率，就可以满足不同散料的输送导料需求，结构整体没有复杂的运动部件，不需要额外的动力输入，依靠物料自身重力完成导流输送，故障率极低，日常只需要定期检查槽壁的磨损情况、清理残留积料就可以维持稳定运行。设计过程中特意规避了传统导料槽常见的直角积料、对接间隙过大、挡边高度不合理等问题，所有的结构尺寸都围绕散料的流动特性做了针对性优化，安装接口的尺寸也匹配行业内主流设备的通用安装标准，不需要对上下游设备做额外改造就可以直接替换安装，能够有效降低生产线改造的成本和周期。
