椭圆形带安装孔设备密封端盖结构

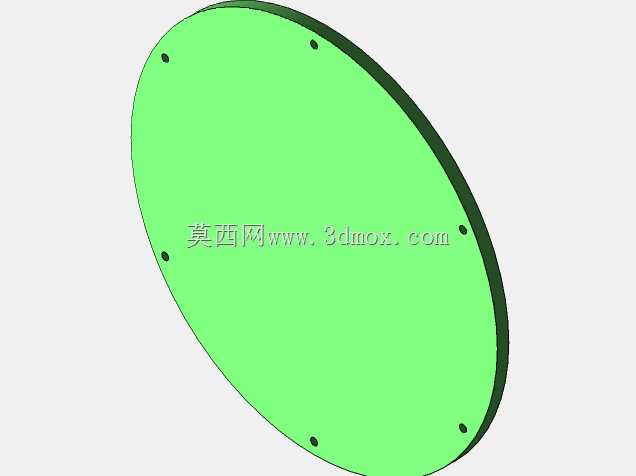

　　这类椭圆形端封结构，常应用在承压腔体、小型罐体、非标自动化设备的腔室端部，承担腔体封闭、端面密封、内部构件防护的核心作用，和常规圆形端盖不同，椭圆构型能更好适配截面为非正圆的异形腔体，在空间受限的设备布局里，能避开周边管线、传动部件的干涉，最大化利用设备内部的安装空间。从结构细节来看，端盖主体为等厚薄板构型，边缘做了小圆弧过渡处理，避免锐边在装配时划伤密封胶条或是操作人员，沿椭圆轮廓均匀分布的六个安装小孔，是用于穿设紧固螺钉，将端盖压紧在腔体的法兰端面上，孔位的排布经过受力校核，相邻孔的间距控制在合理范围，保证压紧时密封面的压力分布均匀，不会出现局部压力不足导致的泄漏，或是局部压力过大造成密封件过度压缩失效的问题。

　　设计这类端盖的时候，首先要匹配对应腔体的端面轮廓尺寸，端盖的椭圆长轴、短轴尺寸要比腔体端面的密封面轮廓大出足够的密封压紧宽度，通常根据腔体的工作压力、密封材质的压缩率来确定这个余量，压力越高的工况，预留的密封压紧宽度越大，同时安装孔的中心距要和腔体法兰上的螺纹孔位置完全对应，孔位公差控制在±0.1mm以内，避免装配时出现螺钉无法穿入的问题。端盖的厚度选择要结合腔体的工作压力、端盖材质的屈服强度来计算，既要保证承压时不会出现过大的挠曲变形，导致密封面出现缝隙，也要避免厚度过大造成材料浪费、整机重量增加，常规低压工况下的这类端盖，厚度多在3-8mm之间，根据实际承压需求调整。安装边界方面，

　　端盖装配时需要在和腔体接触的端面加装适配椭圆轮廓的密封垫片，垫片的内轮廓要和腔体内壁齐平，外轮廓不能超出端盖的边缘，安装孔位置要和端盖、法兰的孔位对齐，紧固螺钉时要采用对角顺序逐步拧紧，每个螺钉的拧紧力矩保持一致，避免端盖受力不均出现翘曲。在实际设备应用中，这类端盖除了基础的密封封闭作用，部分工况下还会在端盖表面预留传感器安装位、注油孔或是观察窗的安装位置，不过当前这款端盖为光面构型，主要用于纯封闭的腔室端部，比如小型印刷设备的墨腔端部、小型输送设备的辊筒端部、非标检测设备的封闭腔室端侧，都能看到这类结构的应用。和冲压成型的薄端盖不同，这款端盖的边缘有一定的厚度强化，整体刚性更好，能承受一定的侧向冲击，在设备日常运行中，

　　不会因为内部介质的压力波动、外部的轻微碰撞出现变形失效。建模过程中，椭圆轮廓的绘制需要严格匹配腔体的截面参数，安装孔的位置要沿椭圆的法线方向排布，保证螺钉穿入后和法兰端面垂直，不会出现偏载导致的螺纹滑牙、密封压合不紧的问题，同时端盖的所有棱边都做了倒钝处理，去除加工后的毛刺，既提升装配的安全性，也能避免毛刺脱落进入腔体内部，影响设备内部构件的运行。在选型适配的时候，除了尺寸匹配，还要根据腔体内部的介质特性选择端盖的材质，接触腐蚀性介质的场景要选用耐腐蚀的合金或是工程塑料材质，常规无腐蚀的工况选用普通碳钢做表面防锈处理即可，不同材质的端盖，厚度计算的参数也有区别，需要结合材料的力学性能调整结构尺寸，保证结构强度满足全工况的使用需求。
