内燃机连杆活塞头结构三维设计

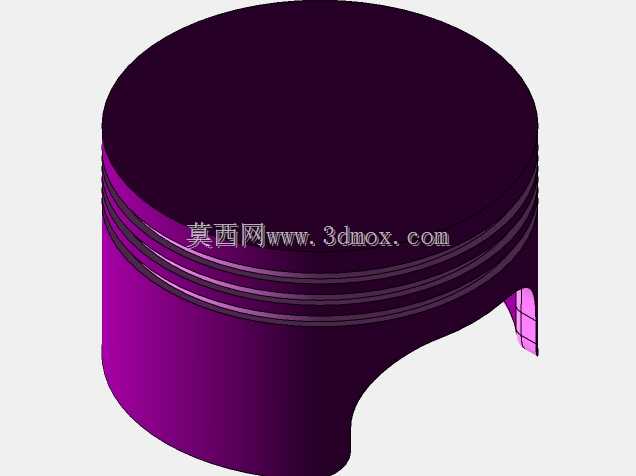

　　在往复式动力机械的核心做功单元里，活塞头是直接承接燃烧爆发力、完成能量转换的首要承压部件，其结构合理性直接决定整机的压缩比控制、密封可靠性与动力输出效率。日常做动力总成结构匹配时，首先要明确活塞头的安装边界：其圆柱外圆面需与气缸套内孔保持微米级配合间隙，外圆预设的环槽结构用于安装气环与油环，气环负责阻隔燃烧室高压燃气下窜至曲轴箱，油环则在往复行程中刮除缸壁多余润滑油，避免机油进入燃烧室参与燃烧造成积碳。

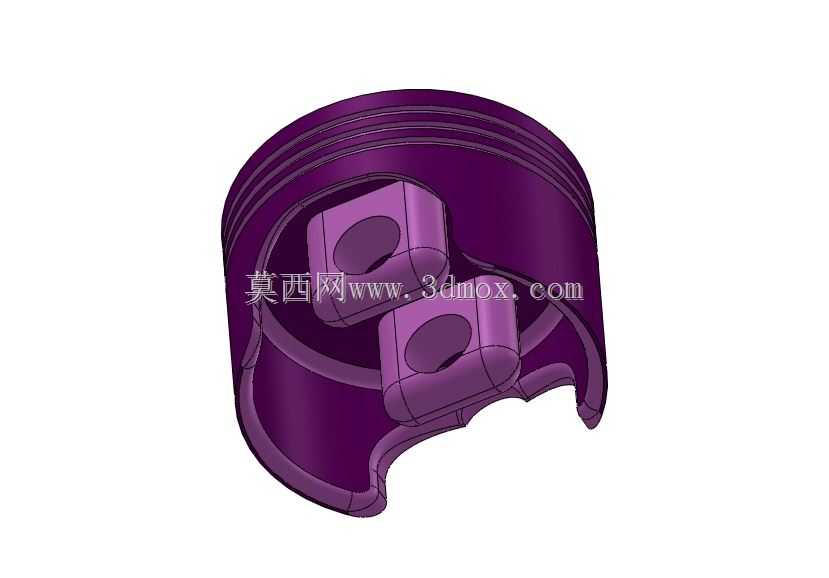

　　本次设计的连杆活塞头采用分体式销座集成结构，销座凸台直接与活塞头本体一体成型，省去了传统结构中额外的销座衬套压装工序，两个对称布置的销孔用于穿装活塞销，实现活塞头与连杆小头的铰接，这种结构能将燃烧产生的竖直推力均匀传递至连杆，再由连杆将直线往复运动转化为曲轴的旋转扭矩。设计过程中需要重点校核销座部位的应力集中系数，因为做功冲程中燃气压力最高可突破十兆帕，销孔边缘如果没有做足够的圆弧过渡，很容易在高频交变载荷下出现疲劳裂纹，因此销孔内侧与活塞头内壁的衔接处全部采用大圆角平滑过渡，同时在活塞头内壁非承压区域做了等壁厚减薄处理，在保证结构强度的前提下尽可能降低往复运动件的质量，减少曲轴连杆机构的往复惯性力，降低整机高速运转时的振动水平。

　　从实际应用场景来看，这类活塞头结构可适配小排量通用汽油机、小型空压机以及部分农用动力机械，不同应用场景下的结构调整逻辑存在明显差异：用于内燃机时，活塞头顶部需要根据燃烧室形状做对应的凹坑造型，配合气缸盖形成合理的挤气涡流，提升油气混合效率；用于往复式空压机时，活塞头顶部无需做燃烧室凹坑，仅需保证端面平面度即可，同时环槽的数量可适当减少，因为空压机的工作压力与工作温度远低于内燃机工况。

　　做三维结构建模时，需要严格控制活塞头的形位公差：外圆面的圆柱度公差需控制在0.01毫米以内，销孔的同轴度公差不超过0.008毫米，销孔轴线与活塞头外圆轴线的垂直度偏差不能超过0.01毫米/100毫米，否则会造成活塞在缸筒内偏磨，出现拉缸、漏气等故障。活塞头裙部的型线设计也需要考虑热膨胀补偿，因为工作状态下活塞头的温度从顶部到裙部呈梯度分布，顶部温度最高可达三百摄氏度以上，裙部温度相对较低，因此冷态下裙部会设计成微小的椭圆结构，长轴垂直于活塞销轴线方向，保证热态膨胀后裙部能趋近正圆，与缸筒保持均匀的配合间隙。

　　与连杆的匹配安装环节，需要保证活塞销与连杆小头衬套的间隙处于合理范围，间隙过大会造成工作时的敲击异响，间隙过小则会在热态下出现销子卡滞，造成连杆运动卡阻甚至断裂。活塞头的环槽宽度与活塞环的侧隙也需要严格匹配，侧隙过大容易造成环泵油效应加剧，机油消耗量上升，侧隙过小则会导致活塞环受热膨胀后卡滞在环槽内，失去密封作用。在做整机装配验证时，还需要校核活塞头上止点位置与气缸盖的余隙高度，余隙过小会造成活塞顶撞气门或者撞缸盖，余隙过大则会降低压缩比，导致动力输出不足、燃油经济性下降。这类核心动力部件的三维建模，不能只做外观曲面的复刻，每一处壁厚、每一个倒角、每一段型线都要对应实际工况下的受力与热变形需求，才能保证后续加工出的实物能满足长期稳定运行的要求。
