印刷生产线用筒式送料支撑构件

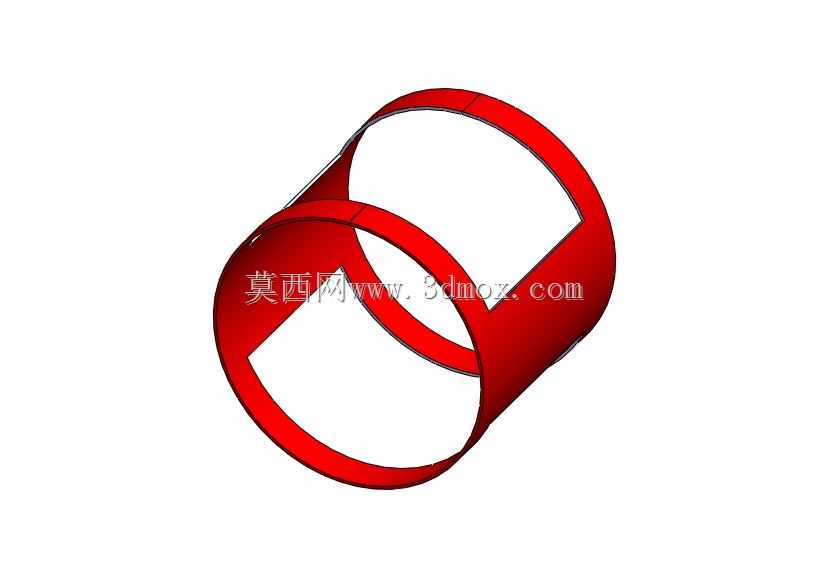

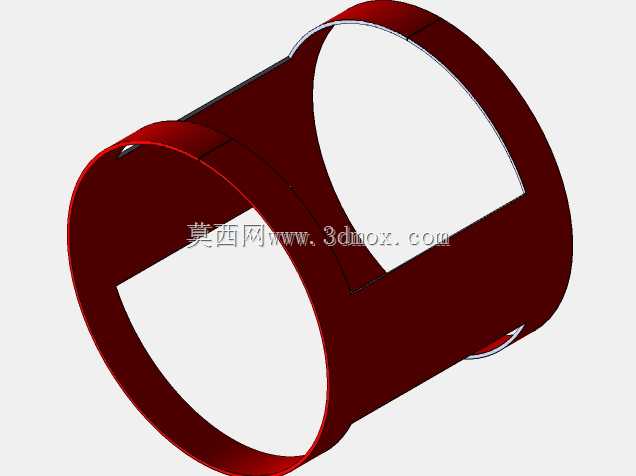

　　在印刷生产线的连续供料环节，这类筒式送料支撑构件是承托卷状印刷基材的核心接触部件，日常运行中需要配合卷料的放卷动作，保持基材走带路径的稳定，避免卷料在放卷过程中出现偏摆、褶皱问题，直接影响印刷套印精度与成品良率。不同于常规的实心辊轴结构，该构件采用双环带开口的筒式设计，整体为薄壁回转结构，两个平行的环形支撑边通过筒壁连为一体，环形边上预留的对称开口是为了适配卷料芯轴的快速穿装与拆卸，换卷作业时无需将整根芯轴从机架端部完全抽出，只需将芯轴沿开口位置卡入即可完成卷料就位，能大幅缩短换卷停机时间，适配高速印刷生产线的快换生产需求。从结构受力角度看，该构件的壁厚经过反复校核，既要满足承托大克重卷料时的径向刚度要求，

　　避免长时间承重出现筒壁变形导致卷料转动卡滞，又要尽可能控制自身重量，降低放卷驱动机构的负载扭矩，减少不必要的动力损耗。两个环形支撑边的同轴度是设计时的核心管控指标，加工过程中需要保证两环的内圆、外圆同轴度公差控制在0.05mm以内，端面跳动公差不超过0.03mm，否则卷料转动时会出现轴向窜动，导致印刷基材走偏。构件的开口位置做了圆弧过渡处理，没有尖锐棱角，一方面是避免穿装芯轴时刮伤芯轴表面，另一方面也能减少应力集中，防止构件在长期交变载荷下出现开口处开裂的问题。安装边界上，该构件的外圆直径需要匹配对应规格卷料的内芯尺寸，筒身长度要适配印刷基材的幅宽，安装时两个环形支撑边分别对应卷料的两端位置，保证卷料的重量均匀分布在两个支撑环上，

　　不会出现单侧受力过载的情况。实际生产场景中，这类构件不仅用于印刷设备的送料环节，在薄膜分切、包装卷料供料等需要连续输送卷状物料的设备上也有广泛应用，不同应用场景下只需要调整筒身长度、开口宽度与环边厚度，即可适配不同幅宽、不同重量的卷料承托需求。设计时还需要考虑构件表面的耐磨性能，因为长期与卷料内芯、芯轴接触摩擦，表面如果硬度不足会快速出现磨损凹槽，导致卷料转动时出现跳动，所以通常会对构件表面做硬化处理，在不改变整体结构尺寸的前提下提升表面耐磨性能，延长构件的更换周期。另外，筒壁上没有多余的凸起结构，整体外表面光滑连续，不会在承托卷料时勾挂基材边缘，对于薄型印刷基材比如铜版纸、塑料薄膜这类容易被刮伤的材料，

　　这种光滑筒壁结构能有效避免基材表面出现划痕、拉丝等质量缺陷。在装配关系上，该构件不需要额外加装复杂的固定件，依靠自身的开口结构与机架上的定位卡槽配合即可完成固定，安装拆卸都不需要专用工具，日常维护时可以快速拆下清理表面积攒的纸粉、油墨污渍，维护操作十分便捷。从动力学角度分析，这种对称式双环结构的转动惯量分布均匀，卷料启动、停止的加减速过程中，构件不会因为惯量不均产生额外的振动，能保证放卷速度的平稳性，尤其适配高速印刷时的恒张力放卷控制要求，不会因为构件自身的动平衡问题导致张力波动，影响印刷质量。
