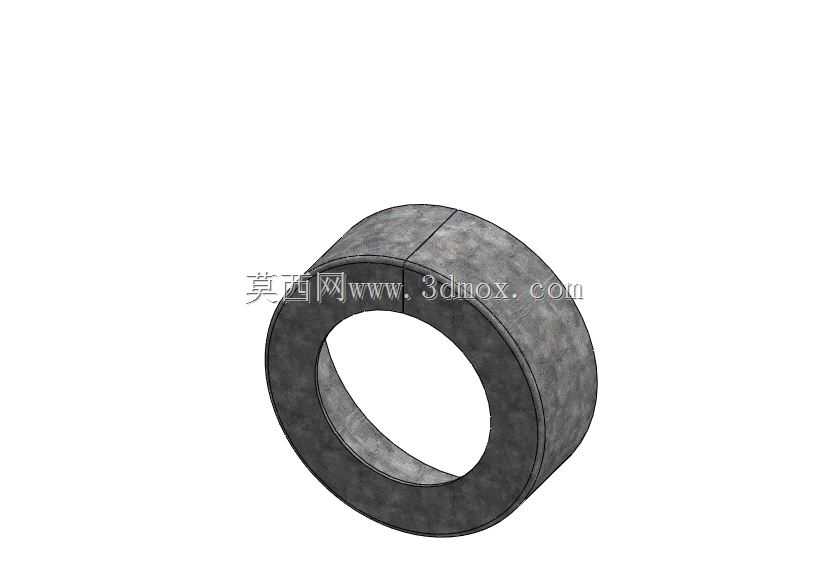

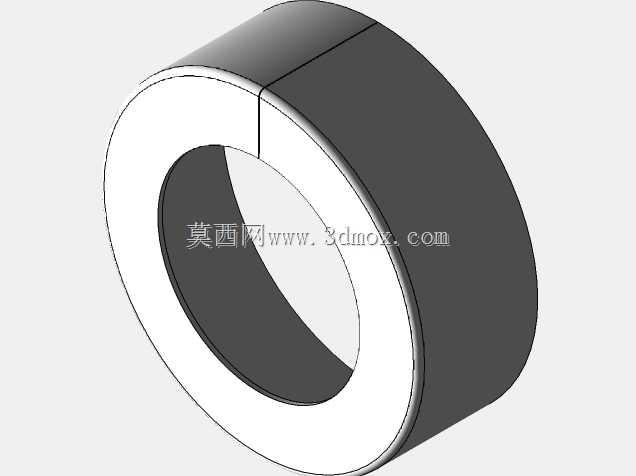

对开式环形机械输入端密封端盖

　　这类对开式环形端盖多用于需要在不拆解轴系总成的场景下完成密封件更换、轴端间隙调整的设备输入端，常见于冶金产线的减速机输入侧、矿山输送设备的传动辊输入端、大型风机的主轴输入位置，相比整体式端盖，它不需要提前套装在轴上，在设备运维阶段可以直接扣合在轴颈位置完成安装，大幅降低后期维护的拆解工作量，避免拆下联轴器、带轮等轴上附件带来的装配精度损失。从结构上看，该端盖采用轴向对开的分瓣设计，两个半环的结合面做了精密研合处理，合缝位置预留了密封胶涂覆槽，安装后可以有效阻挡设备内部的润滑油外泄，同时阻挡外部的粉尘、切削液、矿尘等杂质进入轴承腔，避免轴承滚道出现磨粒磨损，延长轴系部件的使用寿命。端盖的内孔与轴颈之间预留了标准的密封件安装槽位，

　　可以适配骨架油封、毡圈油封等不同类型的接触式密封件，外圆位置设计有均匀分布的螺栓沉孔，安装时通过螺栓将端盖固定在设备箱体的输入端止口上，止口配合面的公差按照h7精度设计，能够保证端盖与箱体的同轴度，避免内孔密封件出现偏磨导致的密封失效。在设计这类端盖时，首先要匹配对应设备输入端的箱体止口尺寸，确认止口的内径、深度，再根据轴颈的实际直径确定端盖内孔的尺寸，同时要核算端盖的轴向厚度，保证安装后不会与轴上的联轴器、挡圈等部件发生运动干涉，两个半环的结合面要避开螺栓孔的位置，避免螺栓锁紧时结合面出现缝隙，分瓣位置的连接除了靠箱体螺栓的压紧力，还可以在半环结合面的外侧设计小型的定位销孔，安装时先通过定位销将两个半环定位成整体，

　　再穿入箱体螺栓锁紧，避免安装过程中半环错位导致密封件被剪切。这类端盖的材质多根据使用场景选择，普通工况下采用灰铸铁HT200铸造后加工即可，成本低且减振性能好，在有腐蚀介质的化工设备场景下可以采用304不锈钢加工，在轻量化要求高的设备上也可以采用铝合金压铸成型，但要注意铝合金材质的螺栓孔位置需要镶嵌钢质衬套，避免多次拆装后螺纹滑牙。在实际运维场景中，很多老旧设备的原装整体式端盖在更换密封时需要拆解大量轴上部件，运维人员往往会测绘原端盖尺寸后改制为这种对开式结构，不需要改动原箱体的止口和螺栓孔位置，直接替换即可，能把原本需要数小时的密封更换工作压缩到十几分钟完成，尤其在连续生产的产线上，这种结构改进能大幅减少设备停机时间，

　　降低生产损失。端盖的外端面可以根据需要加工油嘴安装孔，方便后期在不停机的状态下向密封位置补充润滑脂，延长密封件的使用寿命，内孔的密封槽边缘要做倒钝处理，避免安装密封件时刮伤密封件的唇边，所有加工面的粗糙度要达到Ra3.2以下，保证结合面的密封性能，非加工面要做喷漆或者氧化处理，避免长期使用后出现锈蚀影响拆装。在建模过程中，要重点保证对开结合面的平面度公差，两个半环合模后内孔的圆度公差要控制在0.02mm以内，螺栓孔的位置度要符合GB/T 1800.2的公差要求，保证安装时螺栓可以顺利穿入箱体的螺纹孔，不会出现别劲的情况，同时要预留出密封件的压缩量，避免密封件压缩量过大导致摩擦阻力剧增，或者压缩量过小导致密封失效。
